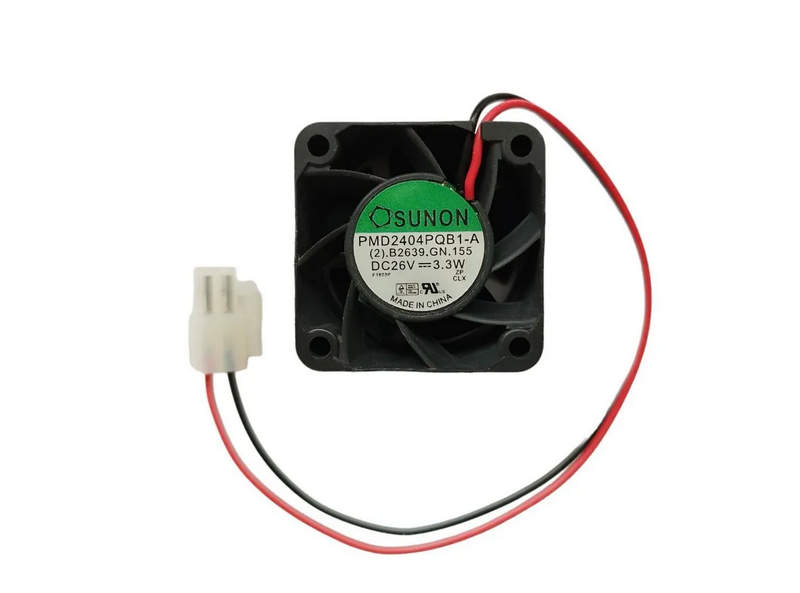

Вентилятор Sunon PMD2404PQB1-A для стабильного охлаждения оборудования

Вентиляторы постоянного тока малого формата широко используются в промышленной, телекоммуникационной и бытовой электронике для организации эффективного отвода тепла. Одной из высокоэффективных моделей среди вентиляторов класса 40×40 мм является SUNON PMD2404PQB1-A. Устройство разработано компанией Sunon — мировым производителем вентиляционных решений, отличающимся качеством и инновационными технологиями. Данный вентилятор предназначен для работы от источника питания постоянного тока 24 В и отличается высокой производительностью при компактных габаритах.

Технические характеристики

Ниже представлены ключевые параметры вентилятора SUNON PMD2404PQB1-A:

• Размеры корпуса: 40 × 40 × 28 мм;
• Номинальное напряжение питания: 24 В постоянного тока (DC);
• Допустимый диапазон напряжения: 10.2...26.4 В DC;
• Номинальный ток: порядка 0.13 А;
• Потребляемая мощность: около 3.1 Вт;
• Скорость вращения: до 9800 об/мин;
• Воздушный поток: примерно 12.4 CFM (кубических футов в минуту);
• Статическое давление: до 0.339 дюйма вод. ст. (inH2O);
• Уровень шума: около 38 дБА;
• Тип подшипника: Vapo Bearing (патентованная технология Sunon);
• Тип подключения: 3-pin (сигнальный вывод тахометра);
• Материал крыльчатки и корпуса: пластик UL94V-0;
• Вес: около 30 г;
• Температурный диапазон эксплуатации: от -10C до +70C;
• Класс защиты: IP21 (защита от капель и мелких частиц);
• Тип конструкции: осевой вентилятор, с прямолинейным потоком воздуха.

Конструктивные особенности устройства

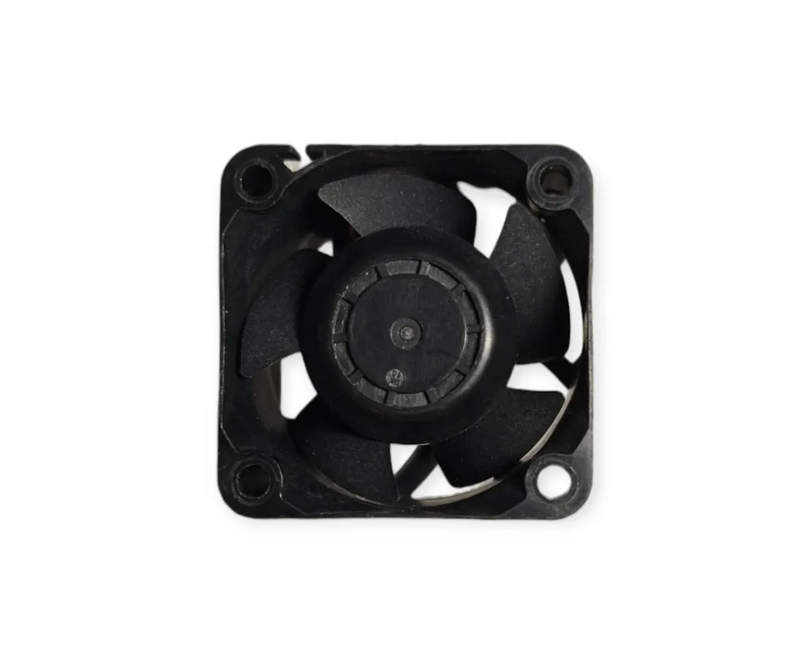

SUNON PMD2404PQB1-A представляет собой осевой вентилятор с пластиковой крыльчаткой, размещённой внутри квадратного пластикового корпуса. Конструкция выполнена в формате «blower-type», где воздушный поток направлен вдоль оси вращения ротора. На торцах корпуса предусмотрены стандартные крепежные отверстия, позволяющие монтировать устройство на радиатор, металлическую панель, корпус прибора или внутри стойки. Одной из ключевых особенностей модели является использование подшипников типа Vapo Bearing — гибридной технологии, совмещающей достоинства подшипников скольжения и качения. В отличие от стандартных втулочных решений, эта система обладает значительно более длительным сроком службы, высокой устойчивостью к пыли и вибрации, а также низким уровнем шума при сохранении стабильности параметров во времени. Корпус выполнен из негорючего полимерного материала с высоким индексом прочности и устойчивости к термическому воздействию. Все соединения тщательно герметизированы, исключая проникновение пыли и влаги внутрь ротора. Это критически важно в условиях промышленной эксплуатации. На одном из концов вентилятора расположен 3-контактный разъём, обеспечивающий подачу питания и съём сигнала тахометра. Последний используется для мониторинга оборотов и может быть интегрирован в систему управления оборудованием или контроллер мониторинга состояния.

Принцип работы

Работа вентилятора SUNON PMD2404PQB1-A основана на использовании бесщёточного электродвигателя постоянного тока с электронным коммутатором. При подаче питания на выводы устройства ток проходит через встроенные силовые транзисторы и возбуждает обмотки статора, создавая вращающееся магнитное поле. Постоянный магнит, закреплённый на роторе, следует за этим полем, приводя в движение крыльчатку. Вращение крыльчатки создаёт направленный поток воздуха, который засасывается с одной стороны вентилятора и выдувается с противоположной, проходя через радиатор, плату или любую иную охлаждаемую зону. Благодаря высокооборотному двигателю и оптимизированной геометрии лопастей обеспечивается мощный поток воздуха при низких габаритах. Электронная схема коммутатора включает тахометрический датчик Холла, фиксирующий магнитные поля ротора и выдающий импульсный сигнал, синхронизированный с оборотами вентилятора. Этот сигнал может быть считан внешними системами, например, микроконтроллером или мониторинговым модулем, и использован для диагностики неисправностей или регулировки оборотов.

Режимы работы и эксплуатационные особенности

Вентилятор SUNON PMD2404PQB1-A поддерживает несколько режимов эксплуатации, зависящих от напряжения питания и особенностей управляющей электроники:

• Номинальный режим: при напряжении 24 В вентилятор работает с максимальной эффективностью, развивая около 9800 об/мин и обеспечивая номинальный воздушный поток.
• Режим сниженного напряжения: при падении напряжения до минимума (около 10.2 В) устройство продолжает работу, но с уменьшенной скоростью вращения, воздушным потоком и уровнем охлаждения. При этом увеличивается риск перегрева охлаждаемого оборудования.
• Режим мониторинга: за счёт использования тахометрического выхода возможна реализация обратной связи. Система может обнаружить остановку вентилятора или резкое падение оборотов и подать сигнал тревоги на панель оператора или отключить оборудование для защиты от перегрева.

Интеллектуальные системы могут дополнительно управлять вентилятором по принципу ШИМ (широтно-импульсной модуляции), если конструкция вентилятора это позволяет. В данной модели поддержка ШИМ-регулировки отсутствует, однако внешние схемы могут регулировать подачу напряжения ступенчато, влияя на обороты.

Применение и интеграция в системы

SUNON PMD2404PQB1-A применяется в широком спектре оборудования, где требуется локальное точечное охлаждение или организация принудительной вентиляции:

• Телекоммуникационные системы: охлаждение маршрутизаторов, коммутаторов, трансиверов.
• Промышленная автоматика: вентиляторы в корпусах ПЛК, инверторов, преобразователей частоты.
• Медицинское оборудование: отвод тепла от блоков питания, процессоров обработки данных.
• Компьютерные серверы: встроенные вентиляторы в слотах расширения, охлаждение RAID-массивов.
• Лабораторная аппаратура: вентиляция в измерительных приборах, анализаторах, генераторах сигналов.
• Светодиодные и лазерные системы: стабилизация температуры источников света.
• Термошкафы и распределительные коробки: создание циркуляции воздуха внутри герметичных оболочек.

Компактность, надёжность и высокая скорость вращения делают эту модель особенно востребованной в условиях ограниченного пространства и высокой тепловой нагрузки.

Таким образом, вентилятор SUNON PMD2404PQB1-A представляет собой оптимальное решение для охлаждения электроники и промышленного оборудования в условиях ограниченного пространства и повышенной тепловой нагрузки. Благодаря своим техническим параметрам, надёжной конструкции и продуманной системе мониторинга устройство уверенно занимает свою нишу в сегменте профессионального охлаждения.
