Надёжное охлаждение с вентилятором ebmpapst 3314NH: стабильность в каждом режиме

В системах охлаждения электрооборудования, телекоммуникационного оборудования, силовой электроники, шкафов управления и промышленных установок важную роль играют осевые вентиляторы. Одним из широко используемых решений в данной области является модель ebm-papst 3314NH — мощный и компактный вентилятор постоянного тока, обладающий высокими эксплуатационными характеристиками. Этот вентилятор предназначен для отвода тепла, обеспечения циркуляции воздуха и поддержания температурного режима в различных промышленных и коммерческих приложениях.

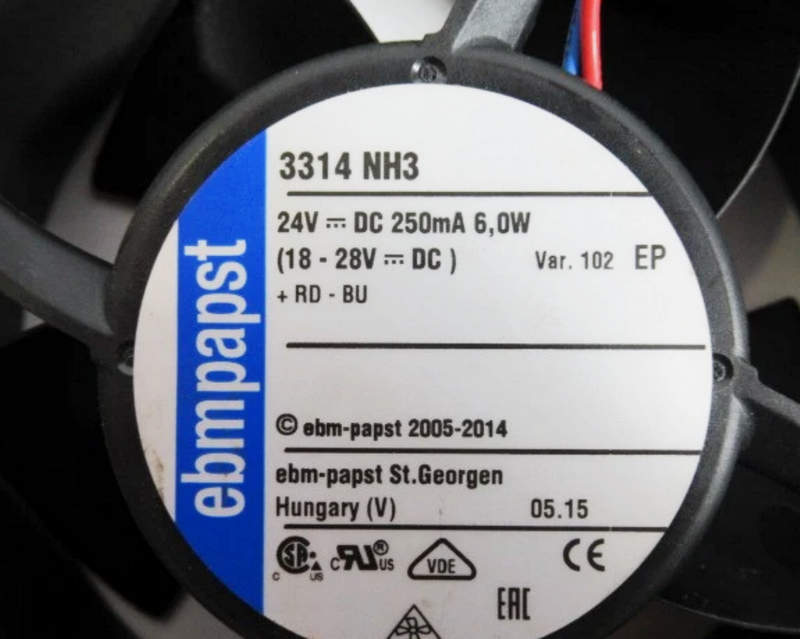

Технические характеристики вентилятора ebm-papst 3314NH

Модель 3314NH относится к серии осевых вентиляторов с приводом от электродвигателя постоянного тока. Ниже приведены ключевые параметры устройства:

• Номинальное напряжение питания: 24 В DC;
• Допустимый диапазон напряжения: 12...28 В DC;
• Потребляемый ток: до 240 мА;
• Потребляемая мощность: приблизительно 5,8 Вт;
• Максимальный воздушный поток: порядка 160 м3/ч (в свободном выбросе);
• Максимальное статическое давление: около 48 Па;
• Скорость вращения: до 4200 об/мин;
• Уровень шума: порядка 47 дБА (на расстоянии 1 м);
• Тип подшипников: шарикоподшипники с увеличенным сроком службы;
• Диаметр вентилятора: 92 мм;
• Толщина корпуса: 38 мм;
• Масса: около 250 г;
• Материал корпуса и крыльчатки: пластик, армированный стекловолокном (обычно UL 94V-0);
• Рабочая температура: от –20 до +75 C;
• Степень защиты: IP20 (опционально выше при установке в соответствующий кожух);
• Срок службы (L10 при 40 C): более 70 000 часов.

Особенности конструкции и принцип работы

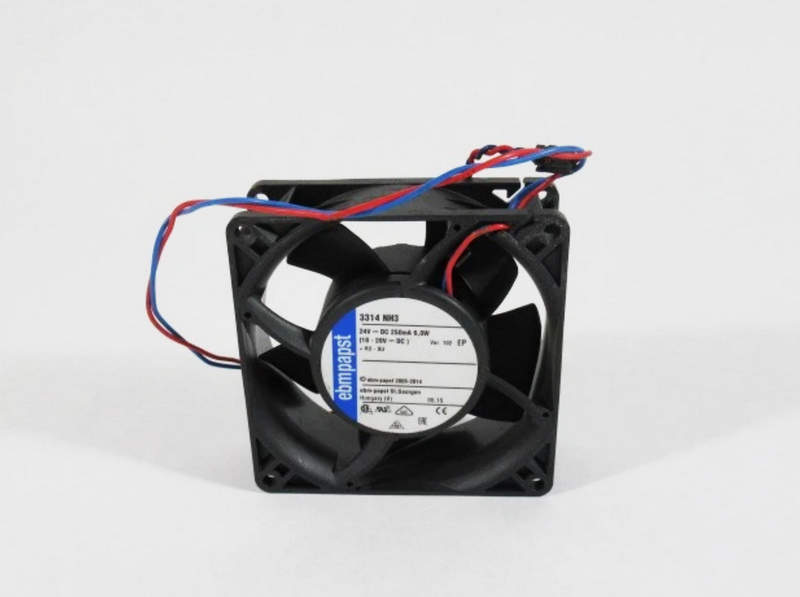

Вентилятор ebm-papst 3314NH выполнен в виде компактного осевого модуля с квадратной рамой размером 92×92 мм и стандартным посадочным креплением. Крыльчатка вентилятора имеет аэродинамически оптимизированную форму с изогнутыми назад лопатками, что обеспечивает высокую эффективность воздушного потока при низком уровне шума. Корпус вентилятора литой, термостойкий, обеспечивает надежную фиксацию подшипникового узла и ротора. Электродвигатель вентилятора — бесщеточный, выполнен по схеме с электронным коммутатором. Он содержит в себе постоянные магниты на роторе и встроенные обмотки на статоре, управляемые микропроцессорной схемой. Преимущество данного решения — отсутствие износа щеток, высокая энергоэффективность, минимальный нагрев и увеличенный срок службы. Датчики Холла внутри двигателя отслеживают положение ротора и обеспечивают точное переключение тока в фазах обмотки. Это гарантирует стабильную работу даже при колебаниях питающего напряжения. Кроме того, встроенная электроника защищает вентилятор от перегрузок, неправильной полярности, блокировки ротора, перенапряжения и перегрева.

Режимы работы и управления

Модель 3314NH может использоваться как в постоянном режиме (питание 24 В), так и в регулируемом, где скорость вращения изменяется в зависимости от условий системы. Управление оборотами может осуществляться с помощью:

• ШИМ-сигнала (Широтно-импульсная модуляция) — на отдельный управляющий вход подается сигнал с частотой от 20 до 30 кГц и скважностью от 10 до 100%. Вентилятор адаптирует свою скорость согласно уровню скважности.
• Аналогового сигнала (0–10 В) — позволяет плавно регулировать скорость вращения вентилятора в зависимости от температуры, давления или других внешних параметров.
• Термического управления — при установке термодатчика, встроенного в систему, вентилятор включается или изменяет скорость при достижении определенного температурного порога.

Многие версии вентилятора также имеют выход тахометра — сигнала, формируемого с каждой парой оборотов крыльчатки. Этот сигнал позволяет системам управления контролировать скорость вращения и диагностировать сбои (например, останов вентилятора).

Принцип отвода тепла и аэродинамика

Основной функцией вентилятора 3314NH является перемещение воздуха через охлаждаемые компоненты. Воздух поступает с одной стороны устройства и вытягивается с противоположной, создавая направленный поток. При установке вентилятора на радиаторы, в стойки, в корпуса оборудования или в шкафы автоматизации он обеспечивает эффективный отвод тепла, предотвращая перегрев компонентов и увеличивая срок их службы. Форма лопаток и расстояние между ними рассчитаны таким образом, чтобы создавать оптимальный поток воздуха при минимальных турбулентностях. Это позволяет использовать вентилятор даже в акустически чувствительных зонах — например, в медицинском или лабораторном оборудовании.

Области применения вентилятора ebm-papst 3314NH

Вентилятор может применяться во множестве отраслей, где требуется стабильное охлаждение при ограниченном пространстве. Ниже представлены основные области использования:

• Промышленные шкафы управления и автоматики;
• Электронные блоки питания, инверторы, преобразователи;
• Медицинское оборудование и лабораторные установки;
• Серверные стойки, системы хранения данных, телекоммуникационные узлы;
• Системы HVAC, прецизионное кондиционирование;
• 3D-принтеры и промышленная периферия;
• Аккумуляторные шкафы и системы резервного питания;
• Источники бесперебойного питания (ИБП);
• Оборудование для обработки и резки материалов;
• Энергетические и силовые установки.

Таким образом, вентилятор ebm-papst 3314NH представляет собой эффективное и универсальное решение для задач охлаждения и вентиляции в промышленных и коммерческих приложениях. Его технические параметры, широкий функционал и адаптируемость под различные режимы управления делают его востребованным компонентом в системах, где критически важна стабильная температура и бесперебойная работа оборудования. Использование данной модели обеспечивает высокую производительность, надежность и безопасность, снижая риск перегрева и выхода из строя дорогостоящих узлов. Благодаря высокому качеству исполнения и продуманной конструкции вентилятор 3314NH заслуженно занимает лидирующие позиции среди осевых вентиляторов постоянного тока.
