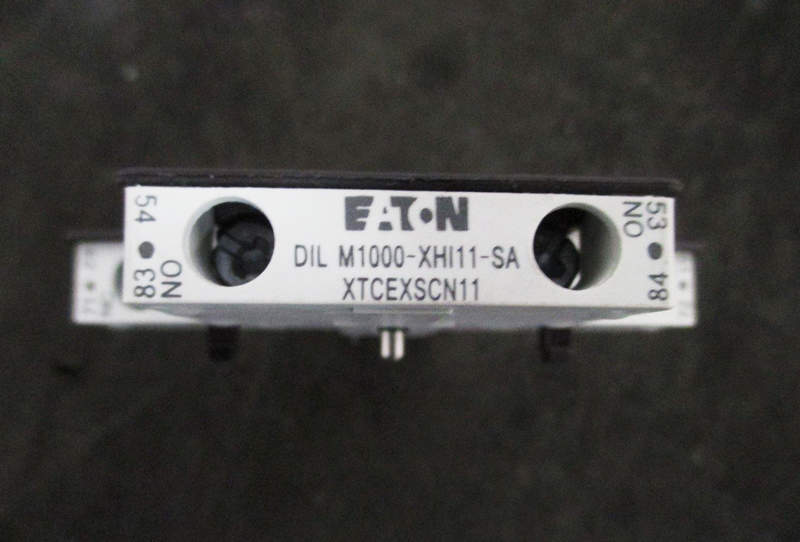

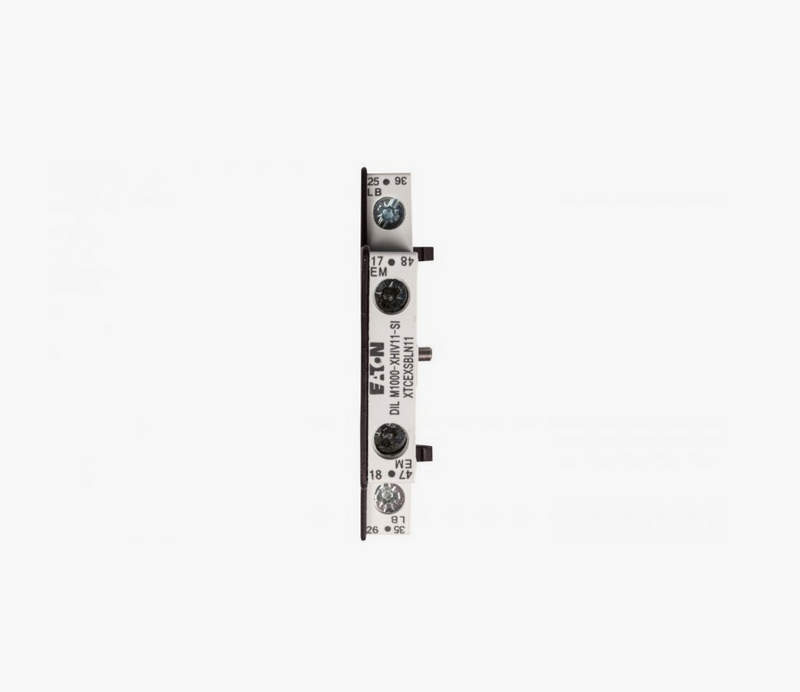

Контактный модуль DIL M1000-XH11-SI 278425 для точной сигнализации и контроля

В системах автоматизации, управления электродвигателями и коммутационным оборудованием критически важным элементом становятся вспомогательные контакты. Они обеспечивают передачу сигнальной информации, контроль состояния силовых контакторов и других элементов цепи. Одним из надёжных и популярных решений в данной категории является вспомогательный контакт Moeller DIL M1000-XHI11-SI 278425. Этот компонент является частью линейки аксессуаров для контакторов Moeller серии DIL и служит для расширения функциональности силового оборудования.

Технические характеристики

Вспомогательный контакт DIL M1000-XHI11-SI 278425 обладает следующими ключевыми параметрами:

• Номер изделия: 278425;
• Производитель: Moeller;
• Совместимость: Контакторы серии DILM1000 (и других совместимых);
• Тип конфигурации контактов: 1NO + 1NC (один нормально разомкнутый, один нормально замкнутый);
• Монтаж: Фронтальное крепление (устанавливается на переднюю часть контактора);
• Максимальное рабочее напряжение: до 690 В AC;
• Номинальный ток: 10 А AC-15 при 230 В; 6 А DC-13 при 24 В;
• Механическая износостойкость: более 10 миллионов циклов;
• Электрическая износостойкость: до 1 миллиона операций;
• Тип клемм: Винтовое соединение;
• Температурный диапазон эксплуатации: от -25 C до +60 C;
• Соответствие стандартам: IEC/EN 60947-5-1.

Принцип действия и режимы работы

Принцип действия вспомогательного контакта заключается в изменении своего состояния (открытие или замыкание цепи) в зависимости от состояния главного контактора, на который он установлен. Контактная группа 1NO (нормально разомкнутая) замыкается при включении контактора, в то время как 1NC (нормально замкнутая) размыкается при том же условии. Это позволяет создавать логические сигнальные цепи, используемые для управления другими элементами автоматизации, индикации, блокировки и защиты. Существует два основных режима работы:

• Индикационный режим — используется для сигнального отображения состояния силового контактора. Например, замыкающий контакт может быть подключён к сигнальной лампе на панели оператора, которая загорается при включении силовой части контактора.
• Логико-блокировочный режим — используется в схемах взаимной блокировки контакторов, например, при реверсивных пусках, когда одновременное включение двух направлений недопустимо. В этом случае нормально замкнутый контакт одного контактора используется для предотвращения включения другого.

Конструктивные особенности

Конструкция устройства обеспечивает надёжное и быстрое подключение к контакторам серии DILM. Корпус выполнен из высококачественного термостойкого пластика, устойчивого к механическим и тепловым воздействиям. Контактная группа заключена в герметичное пространство, что защищает от пыли и влаги и увеличивает срок службы. Фронтальный монтаж осуществляется без применения инструментов — вспомогательный контакт защёлкивается в соответствующий слот на передней панели контактора. Такая конструкция ускоряет монтаж и демонтаж оборудования в условиях наладки или обслуживания. Клеммные соединения оснащены винтовыми зажимами, обеспечивающими прочную фиксацию проводников и стабильный электрический контакт. Контактная группа выполнена из материалов с высокими показателями проводимости и коррозионной устойчивости. Внутренние подпружиненные элементы обеспечивают стабильное переключение и гарантируют отсутствие залипания при интенсивной эксплуатации.

Области применения

Благодаря универсальности конструкции и надёжности работы, вспомогательный контакт Moeller DIL M1000-XHI11-SI 278425 широко используется в следующих сферах:

• В системах управления электродвигателями (в том числе в реверсивных и звезда‐треугольник схемах);
• В шкафах автоматизации и распределительных щитах;
• В промышленном оборудовании с логическим управлением;
• В системах сигнализации и индикации на промышленных объектах;
• В схемах блокировки и межконтактной защиты в электроустановках;
• В оборудовании с программируемыми логическими контроллерами (ПЛК), где необходимо физическое подтверждение состояний.

Преимущества применения

Устройство сочетает в себе ряд характеристик, которые делают его востребованным в промышленности. Ниже приведены ключевые преимущества:

• Высокая механическая и электрическая износостойкость;
• Совместимость с широким рядом контакторов Moeller серии DILM;
• Простота установки без демонтажа основного оборудования;
• Универсальная контактная группа 1NO + 1NC для построения различных схем;
• Надёжная коммутация даже при частых переключениях;
• Компактность конструкции, не увеличивающая габариты силового блока;
• Соответствие международным стандартам качества и безопасности;
• Работа в расширенном температурном диапазоне.

Таким образом, вспомогательный контакт Moeller DIL M1000-XHI11-SI 278425 является незаменимым элементом для построения надёжных и функциональных схем автоматизации. Его использование обеспечивает высокий уровень безопасности, контроля и гибкости при реализации как простых, так и сложных логических цепей. Учитывая высокую надёжность, простоту монтажа и долговечность, это решение оправдывает себя как в стандартных, так и в критичных для безопасности приложениях. Устройство находит широкое применение в промышленности, энергетике, транспортной автоматике и многих других сферах, где требуется уверенная передача сигнальных состояний.
