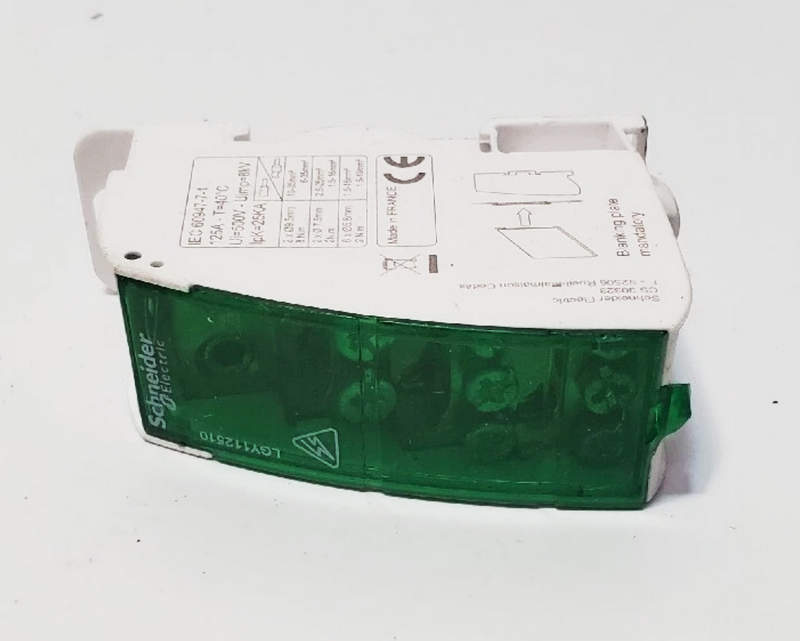

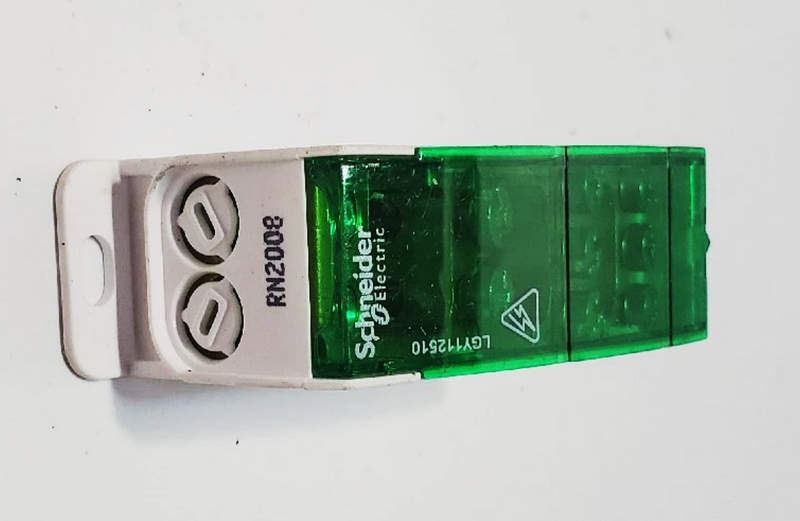

Schneider Electric LGY112510: устойчивое подключение в ограниченном пространстве

Винтовой распределительный блок Schneider Electric LGY112510 относится к категории устройств, предназначенных для надежного распределения электрической энергии в электрических щитах и распределительных системах. Он представляет собой компактное и функциональное решение, позволяющее организовать подключение большого количества отходящих линий от одного питающего ввода. Этот тип блока является незаменимым в промышленных, коммерческих и жилых установках, где требуется высокая надежность, термостойкость, удобство монтажа и безопасность эксплуатации. Устройство выполнено в строгом соответствии с международными стандартами и требованиями к распределительной аппаратуре, что гарантирует его стабильную работу в широком диапазоне условий.

Технические характеристики Schneider Electric LGY112510

Распределительный блок обладает следующими основными параметрами:

• Номинальное напряжение: до 1000 В AC/DC;
• Номинальный ток: 125 А;
• Номинальное сечение основного ввода: до 35 мм2;
• Количество клемм на выходе: 12;
• Сечение отходящих проводников: от 1,5 мм2 до 10 мм2;
• Тип подключения: винтовое, с резьбовыми зажимами;
• Материал корпуса: термостойкий пластик с изоляционными свойствами;
• Цвет: серый с прозрачной крышкой для визуального контроля;
• Тип монтажа: на DIN-рейку 35 мм;
• Температурный диапазон эксплуатации: от –25C до +60C;
• Класс защиты: IP20 (в закрытом щите);
• Соответствие стандартам: IEC 60947-7-1, RoHS, CE.

Эти характеристики делают LGY112510 универсальным элементом распределительных систем низкого напряжения, позволяющим использовать его как в щитах управления, так и в групповых щитках для питания отдельных цепей.

Принцип действия и особенности конструкции

Принцип действия распределительного блока основан на передаче электрической энергии от одного питающего кабеля на несколько отходящих линий через клеммные зажимы, выполненные на основе винтовых контактов. Винтовая технология позволяет обеспечить стабильное механическое давление на проводник, что минимизирует переходное сопротивление и исключает риск нагрева контакта при длительной работе под нагрузкой. Внутри корпуса размещена токопроводящая латунная или медная шина, покрытая антикоррозийным слоем (например, никелем), к которой и подсоединяются проводники. Основной питающий кабель фиксируется в специальном зажиме с увеличенной площадью контакта, обеспечивающей равномерное распределение тока. Каждая из отходящих линий имеет отдельную точку подключения с винтовой фиксацией, позволяющей использовать проводники различного сечения и структуры (одножильные или многожильные, с наконечниками или без них). Корпус блока выполнен из высококачественного изоляционного материала, устойчивого к перегреву, УФ-излучению и механическим повреждениям. Прозрачная крышка позволяет проводить визуальный осмотр подключений без демонтажа, а также повышает уровень безопасности, предотвращая случайный контакт с токоведущими частями. Монтаж на DIN-рейку производится посредством встроенных зажимов, что упрощает установку и демонтаж устройства.

Режимы эксплуатации и электрическая нагрузка

Распределительный блок LGY112510 предназначен для непрерывной работы в электрических установках с постоянной или переменной нагрузкой. Он допускает эксплуатацию как при однофазном, так и при трехфазном питании. Важно учитывать, что номинальный ток 125 А указывается как максимальная токовая нагрузка на общий ввод. При этом каждая отходящая линия может быть нагружена индивидуально, в зависимости от ее сечения и характеристик нагрузки. Допускается кратковременная перегрузка блока в рамках установленных пределов (например, при пуске электродвигателя), однако такие условия не должны быть постоянными. Слишком высокая нагрузка на отдельные отходящие линии может привести к локальному перегреву клемм, особенно при недостаточном моменте затяжки винта или плохом качестве контакта. Винтовое соединение требует регулярного обслуживания: рекомендуется периодически проверять момент затяжки, особенно в условиях вибраций, резких температурных перепадов или пульсирующей нагрузки. В случае необходимости допускается повторное подключение проводников с заменой участков, потерявших контактную способность из-за обрыва или коррозии.

Области применения

Благодаря надежной конструкции и универсальным характеристикам винтовой распределительный блок LGY112510 применяется в широком спектре электротехнических и инженерных систем. Ниже приведены основные направления использования устройства:

• Щитовое оборудование в жилых и офисных зданиях;
• Распределительные щиты на промышленных предприятиях;
• Электрощитки управления вентиляцией, освещением, насосами;
• Автоматизация технологических процессов и станков;
• Щиты питания серверных и слаботочных систем;
• Коммутация в строительных объектах и временных распределительных пунктах;
• Модульные распределительные шкафы в торговых центрах и инфраструктуре;
• Панели управления отопительными системами, тепловыми пунктами;
• Низковольтные установки в солнечных и ветровых электростанциях;
• Щитовая автоматика транспортных узлов, вокзалов, аэропортов.

Во всех указанных случаях LGY112510 обеспечивает простоту подключения, высокую плотность коммутаций и надёжное соединение, устойчивое к нагрузкам и времени.

Преимущества использования Schneider Electric LGY112510

Устройство отличается рядом значимых достоинств, которые выгодно выделяют его среди аналогов:

• Компактный форм-фактор и высокая плотность подключения;
• Подходит для алюминиевых и медных проводников;
• Удобный монтаж на DIN-рейку без дополнительных элементов;
• Возможность визуального контроля через прозрачную крышку;
• Соответствие современным международным стандартам;
• Эффективная термостойкость и виброустойчивость;
• Высокий класс безопасности при закрытом монтаже;
• Универсальность применения в различных типах щитов;
• Оптимальное соотношение цены и функциональности;
• Наличие оригинальной документации и сертификатов.

Эти особенности позволяют инженерам и электромонтажникам уверенно использовать данный блок в проектах различной сложности, не опасаясь сбоев, перегрева или неудобства при обслуживании.

Таким образом, винтовой распределительный блок Schneider Electric LGY112510 представляет собой надежное, практичное и функциональное решение для организации распределения питания в щитах различного назначения. Его конструкция обеспечивает стабильную работу в условиях как бытовой, так и промышленной эксплуатации, позволяя эффективно подключать большое количество отходящих линий с минимальными трудозатратами. Простота монтажа, надежность контактов, совместимость с различными типами проводников и высокая механическая прочность делают этот блок универсальным выбором для профессиональных инсталляторов. Использование продукции Schneider Electric гарантирует долгий срок службы, устойчивость к нагрузкам и соответствие самым строгим требованиям по качеству и безопасности.
