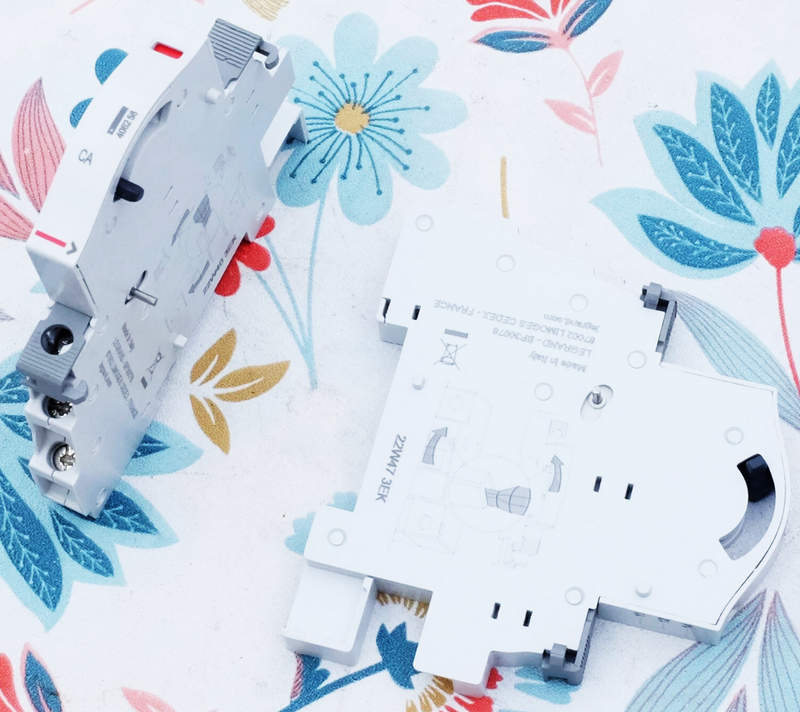

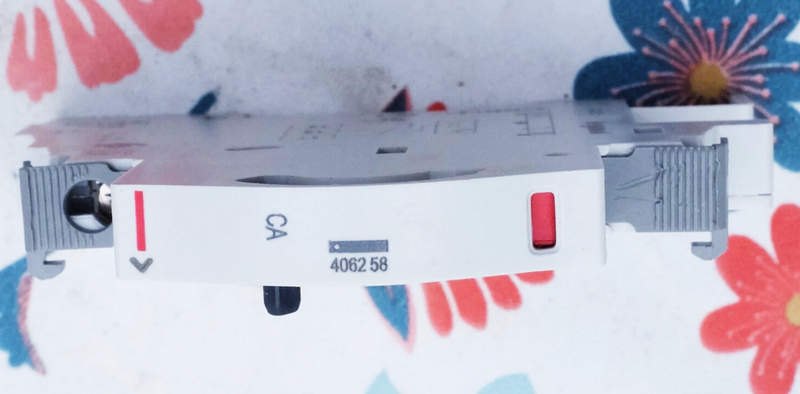

Legrand 406258: стабильная работа в цепях управления

В современных электрических системах и автоматизированных распределительных щитах особое внимание уделяется не только основному коммутационному оборудованию, но и вспомогательным устройствам, которые обеспечивают дополнительную информацию о состоянии контактов, положения исполнительных механизмов или функционирования автоматических выключателей. Одним из таких элементов является вспомогательный переключающий контакт положения. Модель Legrand 406258 представляет собой качественный и функциональный компонент, разработанный для расширения возможностей систем автоматики, сигнализации и управления.

Технические характеристики

Вспомогательный переключающий контакт положения Legrand 406258 имеет ряд ключевых технических параметров, обеспечивающих его стабильную и надёжную работу в составе электрических систем:

• Номинальное напряжение: 230 В AC или 400 В AC (в зависимости от конфигурации цепи);
• Коммутационная способность по току: до 6 А при 230 В AC;
• Тип контактов: переключающий (1С+1З или 1 перекидной контакт, реализующий схемы НО и НЗ в одной структуре);
• Способ монтажа: модульный, на DIN-рейку шириной 35 мм;
• Ширина модуля: 0,5 модуля (9 мм);
• Максимальное сечение подключаемых проводов: до 2,5 мм2 (с многожильными или одножильными жилами);
• Присоединение проводов: с помощью винтовых зажимов;
• Температурный диапазон эксплуатации: от -25 до +60 C;
• Соответствие стандартам: IEC/EN 60947-5-1;
• Механическая износостойкость: не менее 100 000 циклов переключения.

Преимущества устройства

Ниже перечислены ключевые достоинства Legrand 406258, делающие его востребованным на рынке:

• Компактность и минимальная ширина (0,5 модуля);
• Универсальность применения в любых типах систем;
• Надёжный механизм переключения с высокой износостойкостью;
• Возможность монтажа без дополнительных переходников;
• Совместимость с различными аппаратами Legrand;
• Поддержка дистанционного мониторинга и сигнализации;
• Высокое качество исполнения и стойкость к внешним воздействиям;
• Соответствие международным стандартам безопасности;
• Удобный монтаж и обслуживание;
• Долгий срок службы даже при частом переключении.

Принцип действия

Контакт Legrand 406258 служит для передачи сигнала о положении управляющего устройства, такого как автоматический выключатель. Когда основной аппарат находится во включённом положении, контакт передаёт один сигнал, а когда выключен — другой. Таким образом, создаётся возможность дистанционного контроля состояния оборудования. Принцип действия базируется на механической связи с валом или кулачком основного устройства. При изменении положения этого механизма (например, при срабатывании автомата по перегрузке или при ручном отключении) изменяется состояние подвижной группы внутри вспомогательного контакта. Это вызывает замыкание или размыкание контактных групп внутри устройства. Переключающая конструкция обеспечивает два положения: одно – замкнутая цепь между общим и нормально-открытым контактом, другое – между общим и нормально-закрытым. Это даёт возможность строить схемы как на включение сигнализации, так и на её отключение в зависимости от режима эксплуатации.

Режимы работы

Вспомогательный переключающий контакт Legrand 406258 может функционировать в различных режимах, в зависимости от типа используемого главного устройства и задач, поставленных перед системой управления:

• Режим дистанционного контроля: используется для визуального отображения на щите или панели состояния выключателя. Контакт передаёт информацию в виде сигнала о положении (вкл./выкл.) на индикатор, лампу или контроллер.
• Режим аварийной сигнализации: контакт может быть встроен в цепь сигнализации, срабатывающей при отключении автомата. Это позволяет быстро обнаружить проблему и локализовать участок сети, вызвавший отключение.
• Режим автоматического управления: при использовании в составе программируемых логических контроллеров (ПЛК) контакт может служить входным элементом, по которому определяется текущее состояние оборудования и формируется логика дальнейших действий системы (например, перезапуск, переключение на резервную линию и т.д.).
• Режим блокировки: при определённых конфигурациях возможно использование контакта для запуска блокирующих алгоритмов, запрещающих определённые действия, если основное устройство находится в нежелательном положении.

Особенности конструкции

Legrand 406258 отличается компактной модульной конструкцией, что позволяет экономить место внутри распределительных шкафов. Стандартная ширина 9 мм даёт возможность устанавливать его даже в условиях ограниченного пространства. Корпус выполнен из негорючего и прочного пластика, устойчивого к механическим повреждениям и перепадам температуры. Механическая часть устройства выполнена таким образом, чтобы обеспечивать надёжное срабатывание при каждом изменении положения основного аппарата. Высокоточные подпружиненные механизмы внутри корпуса обеспечивают чёткое переключение без залипания контактов и обеспечивают долгий срок службы. Контактные группы покрыты антикоррозийным слоем (чаще всего серебряным напылением), что обеспечивает стабильные электрические параметры даже при большом количестве циклов. Использование перекидного механизма позволяет использовать устройство как для замыкания цепи при включении автомата, так и для её размыкания, что расширяет области применения. Конструкция зажимов предусматривает быструю установку без специальных инструментов. Допускается многократное подключение и отключение проводов без потери надёжности контакта. Кроме того, контакт полностью совместим с модульными устройствами Legrand серий DX3, DRX и аналогичными.

Области применения

Благодаря универсальности и надёжности, вспомогательный переключающий контакт Legrand 406258 применяется в самых разных отраслях:

• В распределительных щитах жилых и коммерческих зданий для сигнализации состояния автоматов;
• В промышленных системах автоматизации и контроля, в том числе в шкафах управления электродвигателями;
• На объектах энергетической инфраструктуры, где важно отслеживать отключение линий;
• В щитах управления вентиляцией, освещением и другими инженерными системами зданий;
• В системах резервного электроснабжения для переключения на ИБП или генератор при отключении основного питания;
• В объектах транспорта и связи, где требуется непрерывный мониторинг состояния оборудования;
• В интеллектуальных системах учёта и распределения энергии, где данные о положении автомата могут быть переданы в SCADA или на сервер диспетчеризации.

Таким образом, вспомогательный переключающий контакт положения Legrand 406258 представляет собой важный элемент электрических распределительных систем, обеспечивающий контроль, безопасность и автоматизацию. Его использование позволяет получать точную информацию о состоянии выключателя и применять её в системах сигнализации, управления и защиты. Благодаря надёжной конструкции, высокому качеству исполнения и широким возможностям применения, данное устройство стало незаменимым компонентом как в бытовых, так и в промышленных установках.
