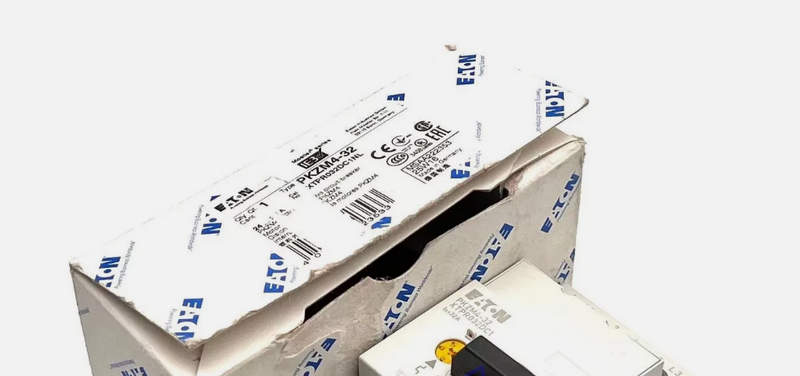

Eaton 222353 PKZM4-32: современное решение для безопасного пуска и защиты оборудования
Автоматические выключатели серии PKZM производства компании Eaton широко применяются в системах электроснабжения для защиты электродвигателей и других потребителей от перегрузок, коротких замыканий и отказов. Одной из моделей в данной линейке является выключатель PKZM4-32 с артикулом 222353. Он предназначен для защиты мощных двигателей и обладает улучшенными характеристиками надежности и прочности. Благодаря своему конструктивному исполнению и широкому функционалу, выключатель получил широкое распространение в промышленной автоматике, электрощитовом оборудовании и машиностроении.
Технические характеристики
Технические параметры компонентов включают в себя следующее:
- Номинальный ток: 32 А;
- Диапазон уставок расцепителя: 22–32 А;
- Номинальное рабочее напряжение: до 690 В AC;
- Номинальное напряжение изоляции (Ui): 690 В;
- Номинальное импульсное выдерживаемое напряжение (Uimp): 6 кВ;
- Коммутационная способность (Icu): до 100 кА (в зависимости от установки и применения);
- Класс защиты: IP20 (встроенное исполнение), IP55 при установке в соответствующий щит;
- Тип расцепителей: тепловой и электромагнитный;
- Количество полюсов: 3;
- Монтаж: на DIN-рейку или монтажную панель;
- Габариты (ШxВxГ): примерно 55 x 130 x 115 мм;
- Совместимость с принадлежностями серии PKZ (расцепители, вспомогательные контакты, приводы и т. д.).
Принцип действия и режимы работы
Выключатель PKZM4-32 объединяет в себе функции защиты и управления. Он работает по двум основным принципам: тепловой защите от перегрузок и электромагнитной защите от коротких замыканий. Это реализовано посредством биметаллических пластин и электромагнитных катушек в его конструкции.
- Тепловой расцепитель реагирует на перегрузку по току. При превышении тока выше допустимой уставки в течение определенного времени биметаллическая пластина изгибается за счёт нагрева, что приводит к срабатыванию механизма отключения. Время срабатывания зависит от степени превышения тока: чем выше ток, тем быстрее происходит размыкание цепи. Таким образом обеспечивается времятоковая зависимость, соответствующая кривой типа «б».
- Электромагнитный расцепитель реагирует на короткое замыкание. При резком скачке тока катушка создает магнитное поле, которое моментально срабатывает и отключает цепь практически мгновенно. Это необходимо для предотвращения термических и механических повреждений как самого выключателя, так и подключенного оборудования.
Выключатель также может быть переведен в ручной режим включения и отключения, что важно при необходимости оперативного обслуживания или управления вручную. Встроенные индикаторы положения позволяют визуально контролировать состояние контактов.
Особенности конструкции
Выключатель Eaton 222353 PKZM4-32 имеет модульную конструкцию, что обеспечивает простую установку и модификацию. Корпус выполнен из термостойкого материала, устойчивого к механическим воздействиям, вибрациям и воздействию высоких температур. Устройство можно быстро установить на стандартную DIN-рейку, а также прикрутить к монтажной панели, что расширяет возможности применения в различных типах шкафов и щитов. Клеммы рассчитаны на подключение кабелей сечением до 10–16 мм2, что позволяет использовать его с мощными двигателями и установками. Контактные зажимы имеют защиту от случайного ослабления и обеспечивают стабильный электрический контакт в течение всего срока эксплуатации. На передней панели устройства располагается поворотный рычаг для включения и отключения, а также окно индикации состояния. Уставки тока устанавливаются с помощью поворотного селектора с числовой шкалой. Предусмотрена возможность пломбировки и блокировки в отключенном положении для безопасного технического обслуживания. PKZM4-32 легко комбинируется с дополнительными модулями, включая вспомогательные контакты, дистанционные приводы, сигнальные устройства, расцепители минимального/максимального напряжения. Это делает устройство гибким и легко адаптируемым под конкретные задачи.
Области применения
Выключатель Eaton 222353 PKZM4-32 применяется в различных отраслях, где требуется надежная защита электродвигателей и электрических цепей от перегрузок и коротких замыканий. Ниже представлены типовые сферы использования:
- В промышленности (машиностроение, конвейеры, станки);
- В энергетике и распределительных щитах;
- В системах вентиляции и насосных установках;
- В строительстве и инфраструктурных проектах;
- В автоматизированных линиях управления;
- В щитах управления отоплением и кондиционированием.
Таким образом, Eaton 222353 PKZM4-32 представляет собой эффективное решение для защиты трехфазных электродвигателей и промышленных установок. Объединяя в себе надежность, адаптивность и удобство эксплуатации, устройство успешно используется в проектах различной сложности. Благодаря широкому диапазону уставок, прочной конструкции и возможности интеграции с другими модулями, выключатель легко встраивается в современные системы автоматизации.
