Серверный корпус ExeGate Pro 2U650-HS09: надежная основа для систем хранения данных
ExeGate Pro 2U650-HS09 — корпус для сборки сервера, рассчитанный на монтаж в стандартную 19-дюймовую стойку. Его высота составляет 2U, а глубина корпуса — 650 мм. Модель предназначена для размещения материнской платы, накопителей, блока питания и низкопрофильных плат расширения в ограниченном пространстве серверной стойки. В базовой конфигурации корпус поставляется без блока питания. Обозначение 650 в названии относится к глубине корпуса, а не к мощности блока питания. Для модели предусмотрены модификации с различными блоками питания и варианты серверной платформы с резервируемыми источниками питания.
Технические параметры
Корпус объединяет вычислительные компоненты в одном механически защищённом узле и обеспечивает их установку в стойку. Девять отсеков с поддержкой горячей замены позволяют организовать дисковую подсистему, а внутренняя система вентиляторов поддерживает воздушное охлаждение компонентов. Основные параметры базовой модели:
- габариты шасси — 425 × 90 × 650 мм,
- габариты с крепёжными ушами и ручками — 485 × 90 × 700 мм,
- отсеки для накопителей — 9 × 3,5′′/2,5′′ с поддержкой горячей замены,
- поддерживаемые интерфейсы дисковых корзин — SATA I, SATA II и SATA III,
- слоты расширения — 7 низкопрофильных,
- разъёмы на передней панели — 2 × USB 2.0,
- предустановленные вентиляторы — 4 × 80 мм,
- толщина стали корпуса — 1 мм,
- масса базовой версии — 13,45 кг.
Низкий профиль корпуса ограничивает высоту процессорного кулера и плат расширения. При сборке это требует проверки габаритов всех компонентов: карта должна помещаться в низкопрофильный слот, а система охлаждения процессора — укладываться в предел 65 мм.
Конструкция и размещение компонентов

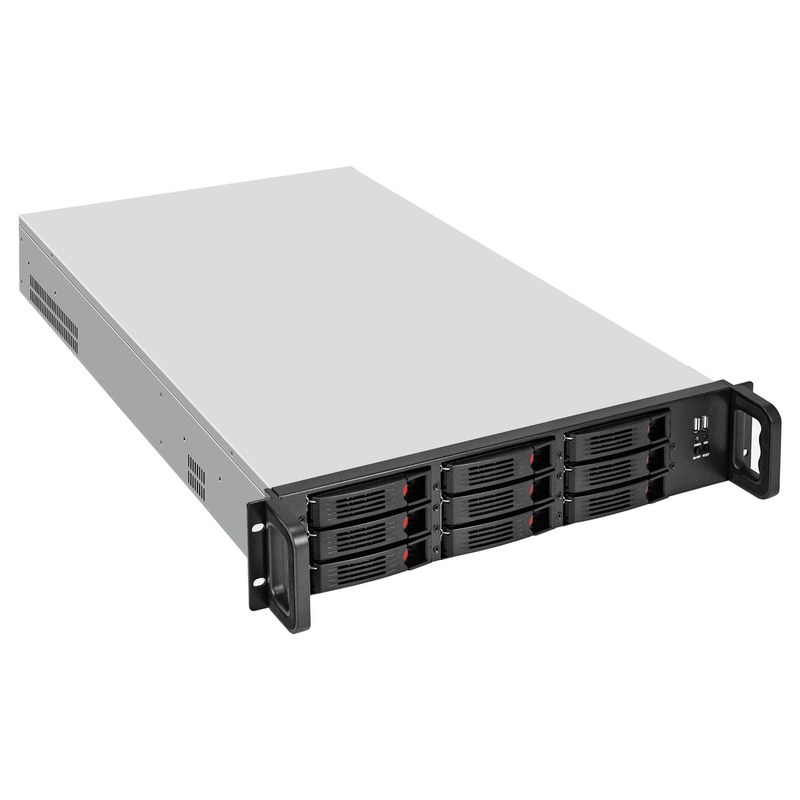

Шасси выполнено из стали; фронтальная панель также металлическая. Внутреннее пространство организовано для монтажа материнской платы, накопителей, блока питания и плат расширения. Серебристое шасси закрывается чёрной внешней панелью. Передняя часть корпуса содержит корзину на девять дисков. Конструкция HotSwap позволяет извлекать и устанавливать совместимые накопители через доступные спереди корзины, не разбирая корпус. Подключение дисков к внутренней системе выполняется через интерфейсы SATA, а питание корзины подводится через разъёмы Molex. Поддержка горячей замены зависит также от контроллера, операционной системы и настроек дисковой системы. Внутри корпуса установлены четыре вентилятора диаметром 80 мм. Они закреплены в средней части шасси и создают поток воздуха через зону накопителей и других компонентов. Передняя панель оснащена кнопками Power и Reset, индикаторами питания и активности диска, а также двумя портами USB 2.0.
Принцип работы системы охлаждения и дисковой подсистемы
Во время работы серверная система формирует воздушный поток, который уносит тепло от компонентов. Встроенные вентиляторы обеспечивают принудительную циркуляцию воздуха внутри корпуса; эффективность охлаждения зависит от нагрузки, температуры в помещении, расположения кабелей и фактического направления потока. Перед установкой оборудования необходимо убедиться, что вентиляционные отверстия не перекрыты. Накопители подключаются к интерфейсам системной платы или отдельного контроллера через заднюю панель корзины. Горячая замена позволяет обслуживать диск без демонтажа всей корзины, но безопасное извлечение возможно только при поддержке этой функции аппаратной и программной конфигурацией сервера.
Сферы применения
ExeGate Pro 2U650-HS09 может использоваться при сборке серверов и систем хранения данных, устанавливаемых в стойку. Девять отсеков подходят для конфигураций с несколькими дисками, а низкопрофильные слоты позволяют разместить совместимые сетевые и контроллерные платы. Корпус применяют в серверных помещениях, узлах хранения данных и вычислительной инфраструктуре предприятий. Он может служить основой для серверов, работающих с базами данных, файловыми ресурсами, виртуализированными системами и сетевыми сервисами. Фактические возможности готового сервера определяются выбранными материнской платой, процессором, контроллером, накопителями и блоком питания.
Таким образом, ExeGate Pro 2U650-HS09 представляет собой стоечное шасси высотой 2U и глубиной 650 мм для сборки серверов с материнскими платами форматов Mini-ITX, Mini-DTX, Micro-ATX и ATX. Девять корзин HotSwap, четыре вентилятора 80 мм и семь низкопрофильных слотов позволяют создавать компактные системы с развитой дисковой подсистемой. При проектировании сборки необходимо учитывать ограничения по высоте кулера и плат расширения, а также различия между исполнениями с блоками питания. Компания «Олниса» выступает поставщиком промышленного оборудования на территории России и стран СНГ.
