Особенности устройства и применения серверного корпуса ExeGate Pro 2U650-06

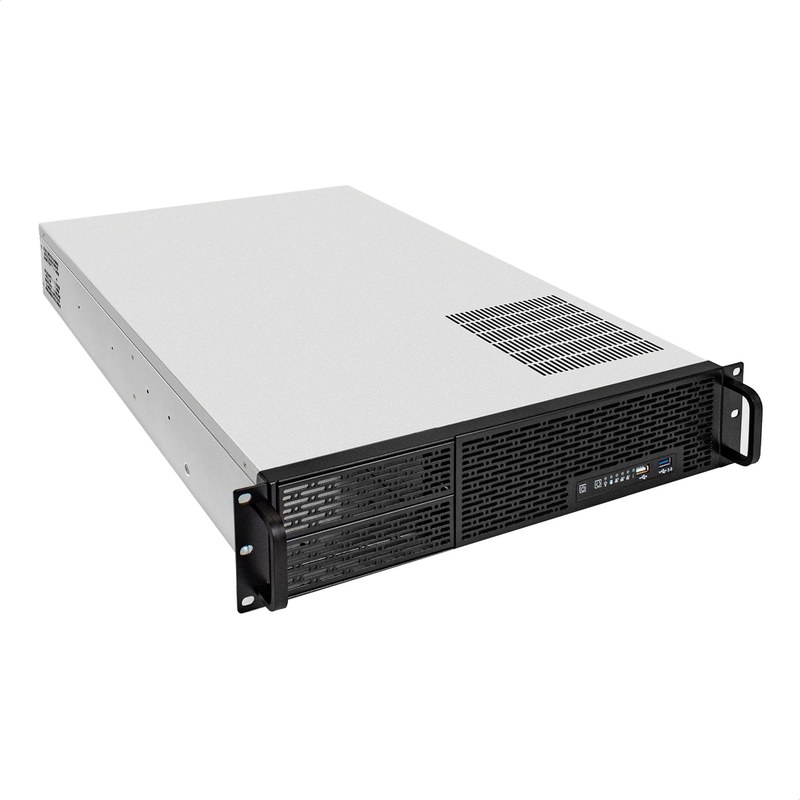

ExeGate Pro 2U650-06/2U2098L — корпус для сборки серверного компьютера в стойке. Он размещает материнскую плату, накопители, блок питания и другие компоненты в компактном пространстве высотой 2U. Корпус помогает организовать вычислительное оборудование для задач промышленной автоматизации, хранения данных и работы внутренних информационных систем. Модель поставляется без блока питания. Обозначение 2U указывает на высоту корпуса для установки в стойку, а 650 — на его глубину.

Технические характеристики

Корпус служит механической основой серверной сборки: фиксирует компоненты, распределяет внутреннее пространство и предусматривает установку вентиляторов. Его формат рассчитан на размещение в стойке или телекоммуникационном шкафу подходящей глубины. Основные параметры модели:

• Высота — 2U, около 90 мм;
• Размер корпуса без ручек и крепёжных элементов — 430 × 90 × 650 мм;
• Размер с ручками и крепёжными элементами — 432 × 90 × 682 мм;
• Материал шасси и передней панели — сталь толщиной 1 мм;
• Масса корпуса без упаковки — 8,43 кг;
• Поддерживаемые форматы материнских плат — mini-ITX, mini-DTX, microATX, ATX, SSI CEB, E-ATX и SSI EEB;
• Максимальная высота процессорного кулера — 65 мм;
• Максимальная длина видеокарты — 340 мм;
• Предусмотрена установка одного блока питания формата ATX или 2U;
• Максимальная длина блока питания — 340 мм для формата 2U и 190 мм для формата ATX;
• Для отвода тепла установлены три вентилятора диаметром 80 мм;
• Предусмотрены семь низкопрофильных слотов расширения.

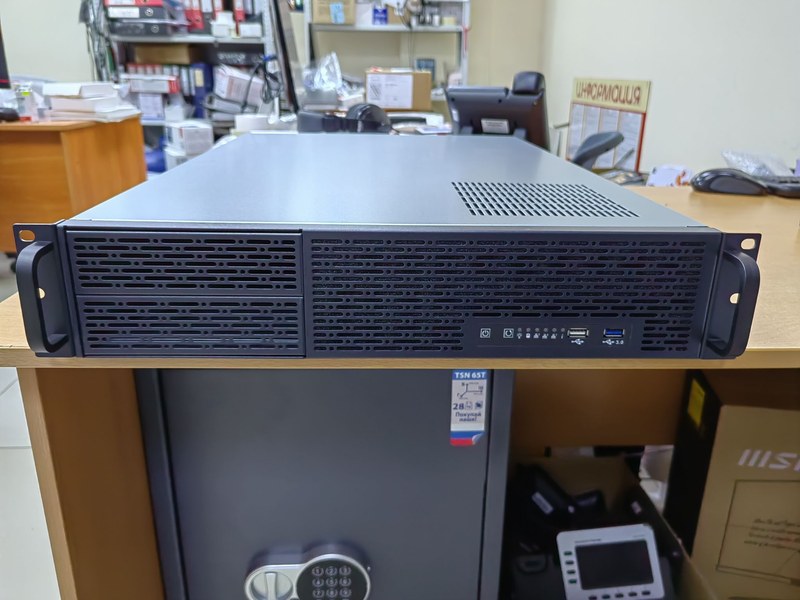

На передней панели размещены порты USB 2.0 и USB 3.0, кнопки POWER и RESET, индикаторы питания, активности накопителя, сетевых интерфейсов и аварийного состояния. Параметры корпуса задают границы будущей конфигурации. Например, для установки полноразмерной платы требуется заранее проверить совместимость её формата с компоновкой конкретной сборки, а при выборе процессорного кулера — не превышать высоту 65 мм.

Конструкция и размещение компонентов

Компоновка корпуса рассчитана на сборку серверной системы с несколькими накопителями. Внутреннее пространство организовано так, чтобы компоненты и кабели можно было разместить в пределах ограниченной высоты 2U. В зависимости от выбранной конфигурации предусмотрены следующие места для накопителей:

• Два внешних отсека формата 5,25 дюйма;
• До восьми внутренних отсеков для накопителей 3,5 дюйма при соответствующей конфигурации корзины;
• До четырёх мест для накопителей 2,5 дюйма при альтернативной компоновке;
• Пылевой фильтр для ограничения попадания пыли внутрь корпуса.

Варианты размещения накопителей следует рассматривать как альтернативные схемы компоновки, а не как одновременное использование всех указанных мест. Перед сборкой необходимо сверить доступные крепления, корзины и расположение приводов с требуемым количеством дисков. Стальной каркас обеспечивает крепление материнской платы и устройств расширения. Семь низкопрофильных слотов позволяют установить совместимые платы, но их высота должна соответствовать ограниченному пространству корпуса. Предельная длина видеокарты составляет 340 мм; при монтаже также учитывают взаимное расположение карты, накопителей и кабельных соединений.

Принцип охлаждения

Вентиляторы создают принудительный воздушный поток внутри корпуса и отводят тепло от узлов, работающих под нагрузкой. Три вентилятора диаметром 80 мм установлены на средней перегородке, что позволяет направлять воздух через область с компонентами серверной сборки. Результат охлаждения зависит от общей компоновки: плотности размещения накопителей, тепловыделения процессора и плат расширения, а также порядка укладки кабелей. Кабели не должны перекрывать воздушные каналы. Пылевой фильтр помогает уменьшить количество загрязнений, но требует периодической очистки: по мере его запыления сопротивление воздушному потоку возрастает.

Монтаж и эксплуатация

Корпус устанавливают в стойку, рассчитанную на оборудование высотой 2U и соответствующую глубину. При монтаже проверяют, что задняя часть корпуса и кабели не перекрывают вентиляционные проходы, а крепёжные элементы надёжно удерживают нагрузку. Последовательность подготовки к работе включает основные операции:

• Проверку размеров корпуса и свободного пространства в стойке;
• Установку материнской платы и компонентов с учётом их форм-факторов;
• Монтаж совместимого блока питания, поскольку базовая версия поставляется без него;
• Подключение вентиляторов, органов управления и индикаторов;
• Размещение накопителей в предусмотренных отсеках;
• Проверку фиксации плат расширения, кабелей и корзин перед включением.

Во время эксплуатации корпус следует содержать в чистоте, контролировать работу вентиляторов и удалять пыль с фильтра. Условия температуры и влажности задаются характеристиками установленных комплектующих и места размещения системы. Поскольку корпус не описан как герметичный или защищённый от воздействия среды, его применяют в закрытых помещениях с подходящими условиями для серверной техники.

Применение в промышленных системах

ExeGate Pro 2U650-06/2U2098L подходит для создания стоечного сервера, выполняющего вычислительные и информационные задачи предприятия. На его основе могут собираться системы для хранения технологических данных, работы с базами данных, сетевых служб и приложений диспетчерского уровня. В производственной инфраструктуре сервер в таком корпусе может обрабатывать данные от автоматизированных систем управления, обеспечивать работу программ мониторинга оборудования или хранить архивы наблюдений. Конкретные функции определяются установленными компонентами и программным обеспечением: корпус сам по себе не выполняет управление технологическим процессом и не заменяет контроллеры.

Таким образом, ExeGate Pro 2U650-06/2U2098L — стоечный серверный корпус глубиной 650 мм, высотой 2U и с вариантами размещения накопителей. Он поддерживает широкий набор материнских плат, оснащён тремя вентиляторами и рассчитан на установку совместимых низкопрофильных компонентов. Отсутствие блока питания в базовой версии и ограничения по габаритам комплектующих необходимо учитывать при формировании серверной конфигурации. «Олниса» выступает поставщиком промышленного оборудования для предприятий России и стран СНГ. Поставки охватывают оборудование и компоненты, применяемые в производственной и информационной инфраструктуре.
