Серверный корпус ExeGate Pro 2U400-02: надежность конструкции и удобство обслуживания

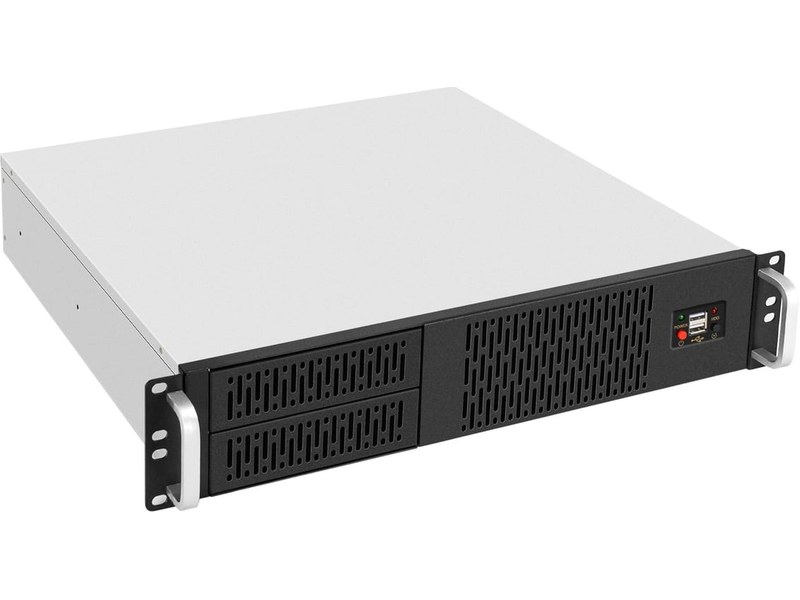

ExeGate Pro 2U400-02 — корпус для сборки серверного или специализированного вычислительного узла, который устанавливается в телекоммуникационную либо серверную стойку. Формат 2U позволяет разместить оборудование при ограниченной высоте стойки, а посадочные места для плат mini-ITX, mini-DTX и microATX дают возможность использовать разные конфигурации системной платы. Базовая версия поставляется без блока питания, поэтому его мощность и тип следует определять по составу устанавливаемых компонентов.
Технические параметры
Корпус выполняет несущую и защитную функции: фиксирует системную плату, накопители, блок питания и платы расширения, обеспечивает доступ к портам на передней панели и организует направленный воздушный поток внутри шасси. Он рассчитан на сборки, которым требуется стоечный формат и низкопрофильные компоненты. Основные параметры базовой модификации:
- Высота корпуса — 2U, или 89 мм;
- Поддерживаемые форматы системных плат — mini-ITX, mini-DTX и microATX;
- Тип блока питания — ATX, предусмотрено одно место, сам блок питания в базовой версии не установлен;
- Толщина стали корпуса — 1 мм;
- Габариты шасси без монтажных ручек и ушей — 430 × 89 × 390 мм;
- Габариты с ручками и ушами — 485 × 89 × 430 мм;
- Масса нетто — 4,64 кг;
- Четыре низкопрофильных слота расширения;
- Два установленных фронтальных вентилятора диаметром 80 мм;
- Максимальная высота процессорного кулера — 70 мм;
- Максимальная длина видеокарты низкопрофильного исполнения — 330 мм, при установке жёсткого диска напротив — 170 мм;
- Максимальная длина блока питания — 200 мм, при расположении накопителя напротив — 180 мм.
Эти данные относятся к корпусу EX296160 без блока питания. У ExeGate Pro 2U400-02 есть модификации с установленными блоками питания различной мощности; параметры таких комплектов зависят от конкретного суффикса модели. Поэтому при сборке следует сверять характеристики именно выбранной версии.
Конструкция и размещение компонентов

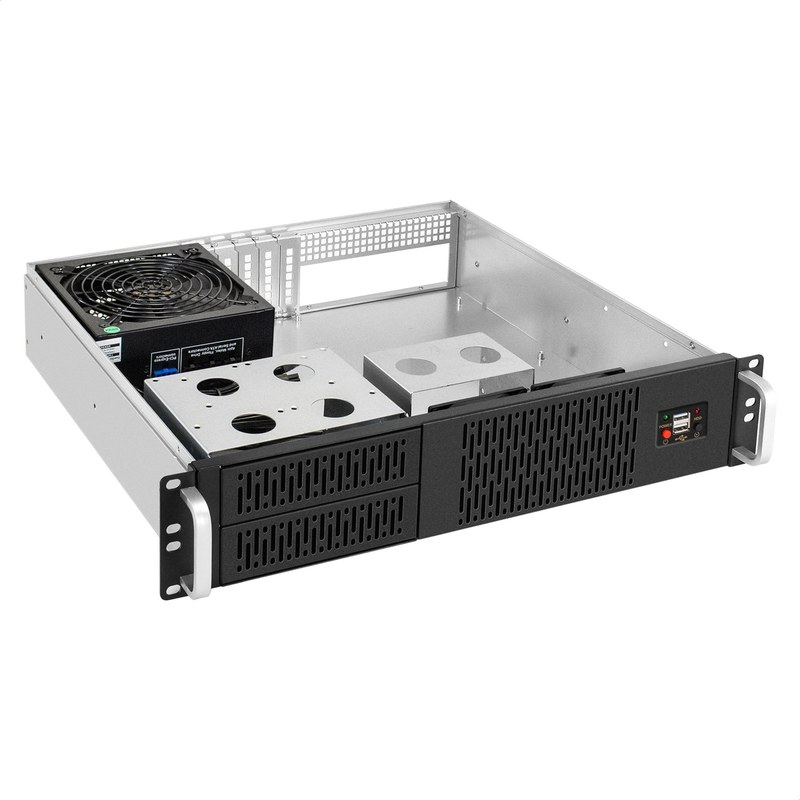

Шасси выполнено из стали: металлические панели образуют жёсткую основу для монтажа компонентов и крепления корпуса в стойке. Внутреннее пространство рассчитано на платы microATX и меньших форматов, низкопрофильные платы расширения и накопители нескольких типоразмеров. Конструктивные элементы корпуса включают:
- два внешних отсека 5,25 дюйма;
- до трёх внутренних мест для накопителей 3,5 дюйма, одно из которых занимает место отсека 5,25 дюйма;
- до двух мест для накопителей 2,5 дюйма вместо одного места 3,5 дюйма;
- четыре низкопрофильных слота для плат расширения;
- передние разъёмы USB 2.0, кнопку включения и кнопку сброса;
- световые индикаторы питания и активности накопителя;
- два вентилятора диаметром 80 мм в передней части корпуса.
Отсеки для накопителей имеют взаимозависимую конфигурацию: использование части мест одного типоразмера сокращает доступное пространство для другого. При планировании сборки важно учитывать не только количество дисков, но и их расположение относительно видеокарты и блока питания. В ограниченном по высоте корпусе также требуется проверить совместимость кулера и плат расширения с низким профилем.
Принцип организации охлаждения
Воздушный поток создаётся двумя фронтальными вентиляторами. Они подают воздух внутрь корпуса, после чего он проходит через область системной платы, накопителей и плат расширения. Эффективность такой схемы зависит от размещения кабелей, плотности установки компонентов и состояния вентиляционных отверстий. При сборке кабели следует укладывать так, чтобы они как можно меньше перекрывали путь воздуха. Накопители и платы расширения необходимо размещать с учётом тепловыделения соседних компонентов. Если вычислительный узел работает под длительной нагрузкой, температура внутри шасси зависит не только от штатных вентиляторов, но и от температуры воздуха в стойке, интенсивности внешнего охлаждения и свободного пространства перед воздухозаборниками.
Монтаж и эксплуатация
Корпус монтируется горизонтально в стойке соответствующего формата. Размер по высоте составляет 2U; полная ширина с монтажными ушами и ручками — 485 мм, глубина — 430 мм. Перед установкой следует проверить полезную глубину стойки, возможность фиксации корпуса и доступ к передним и задним разъёмам. При размещении на полке или другой поверхности также необходимо обеспечить устойчивую опору и свободную вентиляцию. Ключевые условия сборки и эксплуатации:
- системная плата должна соответствовать одному из поддерживаемых форматов;
- блок питания ATX выбирают с учётом мощности компонентов и ограничений по длине;
- для процессорного охлаждения применяют кулер высотой не более 70 мм;
- платы расширения должны быть низкопрофильными;
- длина видеокарты и блока питания проверяется с учётом фактического положения накопителей;
- передние воздухозаборники и внутренние вентиляторы не должны быть перекрыты;
- перед обслуживанием оборудование отключают от электропитания.
Таким образом, ExeGate Pro 2U400-02 представляет собой стальной стоечный корпус высотой 2U с поддержкой плат mini-ITX, mini-DTX и microATX. Он оснащён двумя фронтальными вентиляторами, четырьмя низкопрофильными слотами расширения и отсеками для накопителей 3,5 и 2,5 дюйма. Компактная высота делает модель применимой в серверных и промышленных вычислительных системах, если установленные компоненты соответствуют ограничениям корпуса по габаритам и охлаждению. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены решения для оснащения производственных предприятий, серверной инфраструктуры и технических систем.
