Реле давления Grundfos FF 4-8 DAY 97796063 — механический контроль порогов 0,5–8 бар
В насосной системе давление удобно использовать как непосредственный признак ее текущего состояния. Когда жидкость расходуется, значение в магистрали уменьшается; после включения насоса оно снова растет. Grundfos FF 4-8 DAY 97796063 преобразует эти изменения не в непрерывный аналоговый сигнал, а в четкое переключение электрических контактов при заранее установленных границах. Такой принцип позволяет создать двухпозиционную автоматику без электронного преобразователя давления. Нижняя граница определяет один момент переключения, верхняя — второй.
Технические характеристики
Рабочая область устройства определяется двумя независимо настраиваемыми порогами. Ниже приведены основные параметры:
- бренд — Grundfos,
- категория — механическое реле давления,
- модель — FF 4-8 DAY,
- номер изделия Grundfos — 97796063,
- верхняя точка переключения — регулируется от 0,5 до 8 бар,
- нижняя точка переключения — регулируется от 0,2 до 7,5 бар,
- минимальная разница между порогами — около 0,3 бар в нижней части диапазона и 0,5 бар в верхней,
- заводская настройка — 2/6 бар,
- максимальное рабочее давление — 12 бар,
- испытательное давление — до 16 бар,
- присоединение к среде — G 3/8",
- материал чувствительной мембраны — Perbunan,
- тип электрического контакта — переключающий,
- номинальный ток AC-1 при 230 В — 16 А,
- номинальный ток AC-1 при 400 В — 10 А,
- номинальный ток AC-15 при 230 В — 6 А,
- допустимая мощность однофазного двигателя 230 В — до 0,55 кВт,
- температура окружающей среды — от −20 до +70 °C,
- стандартная степень защиты — IP54,
- степень защиты с кабельным вводом M20 — до IP65,
- масса базового FF 4-8 DAY — около 0,5 кг.

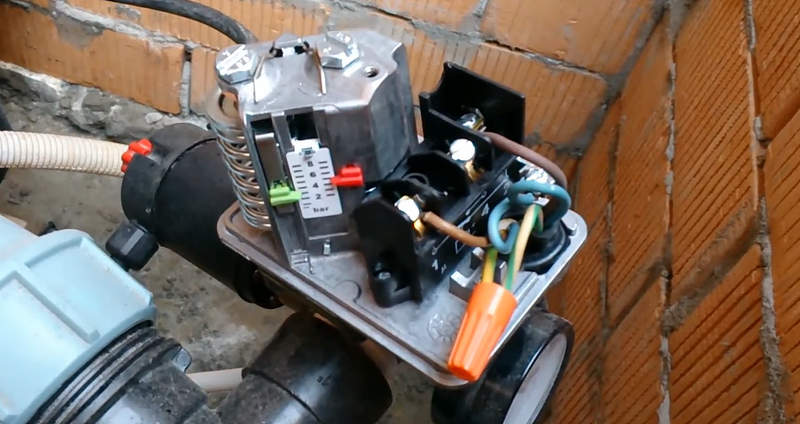

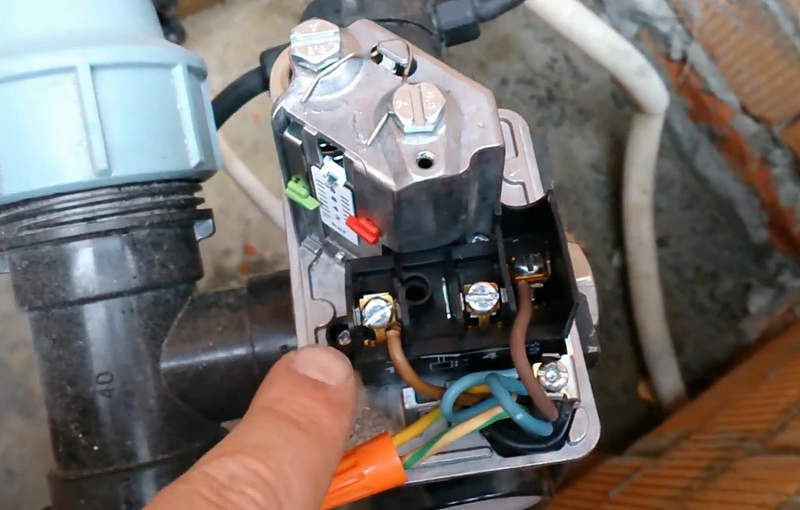

Особенности конструкции устройств
Внутри Grundfos FF 4-8 DAY 97796063 давление действует на плоскую эластомерную мембрану. Она не измеряет значение в цифровом смысле и не формирует ток 4–20 мА. Ее перемещение передается механической системе рычагов и пружин, которая сопоставляет воздействующее усилие с предварительно установленными порогами. При росте давления мембрана постепенно отклоняется. Пока усилия недостаточно, электрическое состояние контактов сохраняется. Достижение верхнего настроенного значения заставляет механизм перейти через точку срабатывания и переключить контакт. При последующем снижении обратное переключение происходит уже не в той же точке, а на заданном нижнем пороге. Именно разница между двумя давлениями образует рабочий гистерезис. Если бы включение и отключение происходили практически при одном значении, небольшие колебания воды могли бы вызвать частые повторные коммутации. Здесь нижняя и верхняя границы задаются раздельно, поэтому реле получает устойчивую рабочую зону. Производитель указывает минимальную разницу около 0,3–0,5 бар в зависимости от участка диапазона. Переключающий контакт дает два электрических состояния. При отсутствии давления одна цепь остается замкнутой, а после достижения верхнего порога происходит перекидка на другую. Обратное положение восстанавливается только после падения давления до нижней установленной границы. Такая механика подходит для пусковых цепей насосов, контакторов и управляющих шкафов.
Области применения
FF 4-8 DAY используют там, где состояние насосной системы можно однозначно связать с двумя значениями давления. Основные сценарии следующие:
- управление насосом по падению и восстановлению давления,
- автоматизация повысительной установки,
- контроль напорной магистрали,
- работа в составе насосного шкафа,
- управление контакторной цепью двигателя,
- водоснабжение с гидроаккумулятором,
- контроль компрессорной или воздушной линии в допустимых пределах,
- автоматическое поддержание давления между двумя заданными точками,
- использование в оборудовании Grundfos CR BOOSTER,
- системы с рабочим диапазоном до 8 бар.
Компания «Олниса» поставляет промышленную автоматику и насосное оборудование, включая реле давления Grundfos FF 4-8 DAY 97796063. Заказчикам доступны технические консультации по диапазонам срабатывания, электрической нагрузке, присоединению и условиям эксплуатации устройства. Компания также организует оперативную доставку оборудования по всей стране.
Преимущества
Практические свойства FF 4-8 DAY определяются механическим принципом работы и раздельной установкой двух порогов. К ключевым преимуществам относятся:
- верхняя граница регулируется до 8 бар,
- нижняя точка настраивается отдельно,
- рабочий гистерезис формируется без электронной обработки сигнала,
- заводская установка 2/6 бар,
- переключающий электрический контакт,
- нагрузка до 16 А в категории AC-1 при 230 В,
- присоединение G 3/8",
- максимальное рабочее давление 12 бар,
- испытательное давление 16 бар,
- мембранный чувствительный механизм,
- отсутствие необходимости в отдельном аналоговом преобразователе,
- температура окружающей среды до +70 °C,
- стандартная защита IP54,
- возможность исполнения с кабельным вводом и защитой до IP65,
- прямое преобразование давления в дискретную электрическую команду.
Таким образом, Grundfos FF 4-8 DAY 97796063 работает как механический пороговый элемент между гидравлической и электрической частями насосной установки. Давление воздействует на мембрану, пружинно-рычажный механизм определяет момент перехода, а переключающий контакт формирует команду для внешней цепи.
