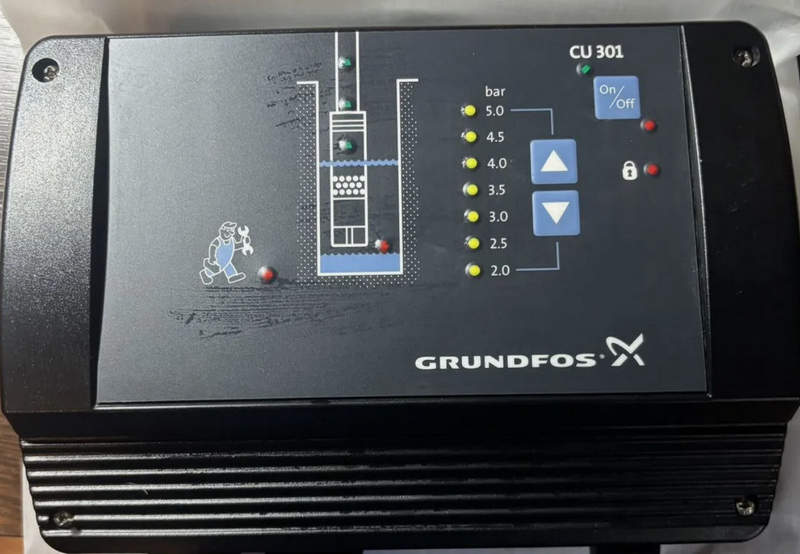

Блок управления Grundfos CU 301 98594079 с датчиком давления — регулирование SQE по фактическому водоразбору

В системе со скважинным насосом давление меняется сразу после изменения водоразбора. Открытие дополнительного крана увеличивает расход, гидравлические потери возрастают, а давление в трубопроводе стремится снизиться. Grundfos CU 301 98594079 превращает это изменение в управляющую команду для насоса SQE: датчик передает текущее значение, блок сравнивает его с установленной точкой и корректирует частоту вращения двигателя.

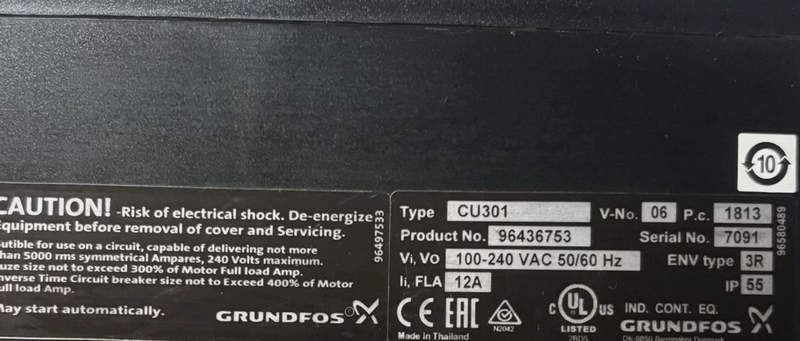

Технические характеристики

Электронный модуль совмещает обработку сигнала давления, обмен данными с SQE и управление работой насосной системы. Основные параметры следующие:

• бренд — Grundfos,
• категория — блок управления скважинным насосом,
• модель — CU 301,
• номер изделия — 98594079,
• совместимое оборудование — насосы Grundfos SQE,
• датчик давления — входит в комплект,
• диапазон комплектного датчика — 0–6 бар,
• диапазон задания давления с панели — от 2 до 5 бар,
• шаг изменения уставки — 0,5 бар,
• заводская уставка давления — 3 бар,
• электропитание — 1 × 100–240 В,
• допуск питающего напряжения — −10/+6 %,
• частота сети — 50/60 Гц,
• потребляемая мощность — 5 Вт,
• максимальный собственный ток — 130 мА,
• максимальный входной предохранитель — 16 А,
• степень защиты корпуса — IP55,
• максимальная относительная влажность — 95 %,
• рабочая температура — от −30 до +45 °C,
• температура хранения — от −30 до +60 °C,
• максимальная длина линии между CU 301 и насосом — 300 м,
• выход рабочего реле — до 0,5 А,
• максимальное напряжение рабочего реле — 230 В AC,
• масса блока — около 1,35 кг.

Особенности конструкции устройств

Grundfos CU 301 98594079 не регулирует давление механическим включением и отключением контактора при каждом небольшом отклонении. Его задача состоит в непрерывном обмене информацией с электронным приводом насоса SQE. Датчик размещается в напорной линии и преобразует давление в электрический сигнал. CU 301 принимает его, сопоставляет с заданным значением и определяет, насколько необходимо изменить частоту вращения насоса. При росте водопотребления SQE ускоряется, при уменьшении расхода — снижает производительность. Давление стабилизируется именно в точке расположения датчика. Связь между блоком и насосом выполняется по силовому кабелю методом частотной манипуляции FSK. Отдельная линия управления к погружному агрегату поэтому не требуется. Электроника передает команды одновременно с подачей питания по существующей кабельной трассе. На передней панели давление задается ступенями от 2 до 5 бар. Световая индикация показывает выбранное значение и состояние системы. Органы управления можно блокировать от случайного изменения настроек. При очень малом расходе система переходит к другой логике. Если потребление падает примерно ниже 0,18 м³/ч, насос заполняет небольшой гидроаккумулятор и останавливается. Когда давление опускается относительно уставки, происходит новый запуск.

Области применения

CU 301 используется там, где скважинная система должна изменять производительность вслед за текущим расходом воды. Ниже рассмотрим характерные задачи:

• водоснабжение частного дома от скважины,
• работа совместно с насосом Grundfos SQE,
• поддержание давления при одновременном открытии нескольких точек,
• системы полива с переменным числом работающих потребителей,
• подача воды из глубокого источника,
• небольшие автоматические системы повышения давления,
• водоснабжение объектов с изменяющимся суточным расходом,
• управление SQE по датчику давления,
• системы с протяженной кабельной линией к скважинному насосу,
• установки, где требуется плавное изменение производительности.

Компания «Олниса» поставляет промышленную автоматику и насосное оборудование, включая Grundfos CU 301 98594079. Заказчикам доступны технические консультации по совместимости с насосами SQE, диапазону давления, электропитанию и параметрам датчика. Компания также организует оперативную доставку оборудования по всей стране.

Преимущества

Функциональные преимущества CU 301 связаны с непосредственным управлением производительностью скважинного насоса. К ключевым особенностям относятся:

• поддержание установленного давления при переменном расходе,
• диапазон уставки от 2 до 5 бар,
• регулировка с шагом 0,5 бар,
• датчик давления 0–6 бар в комплекте,
• совместная работа с электронной системой SQE,
• передача управляющих данных по кабелю питания,
• отсутствие отдельного сигнального кабеля к насосу,
• плавное изменение частоты вращения двигателя,
• автоматическая остановка при прекращении водоразбора,
• контроль сухого хода через систему SQE,
• световая индикация состояния,
• блокировка кнопок управления,
• рабочее реле для внешней сигнализации,
• защищенный корпус IP55,
• потребляемая мощность всего 5 Вт,
• подключение насоса на расстоянии до 300 м.

Таким образом, Grundfos CU 301 98594079 связывает давление в трубопроводе с фактической скоростью работы погружного насоса. Вместо постоянной производительности SQE получает команду увеличивать или уменьшать обороты в зависимости от текущего водоразбора.
