Промышленный насос Grundfos TP 200-320/4 93426732 — inline-подача 550,2 м³/ч при напоре 27,67 м

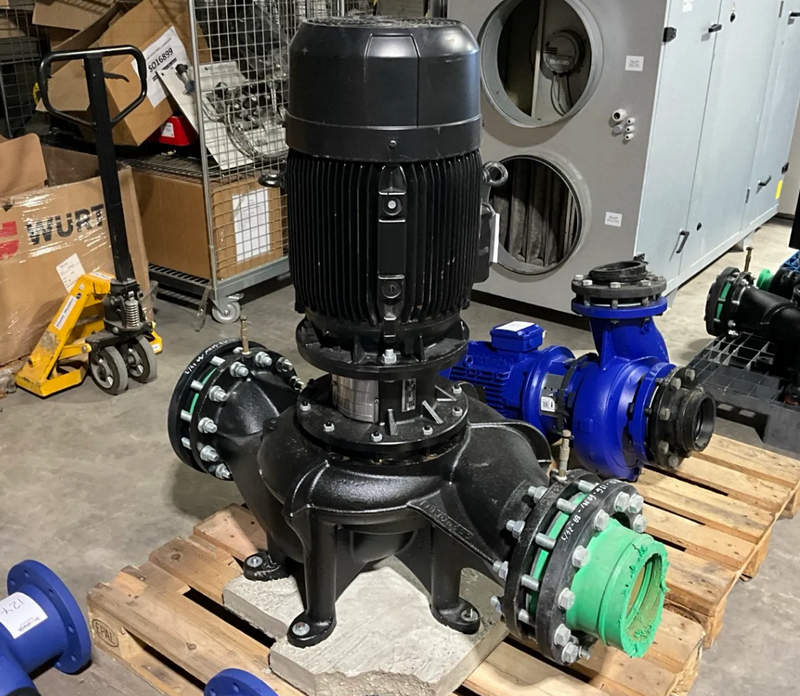

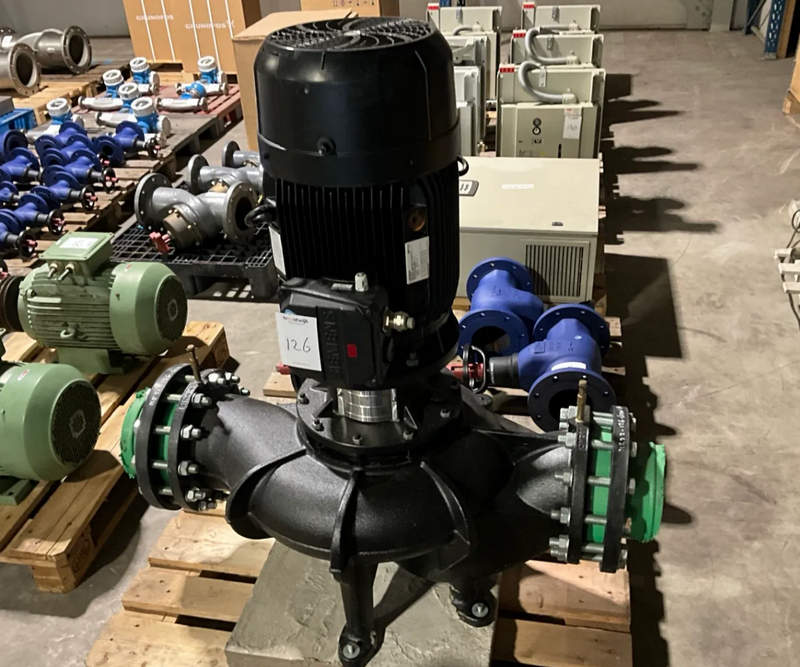

В крупной инженерной магистрали насос должен не просто перемещать воду, а встроиться в трубопровод без сложного изменения его геометрии. Grundfos TP 200-320/4 A-F-A-BQQE-UW3 93426732 выполнен по схеме in-line: всасывающий и напорный фланцы DN200 находятся на одной оси, поэтому поток проходит через корпус практически по прямому направлению.

Технические характеристики

Параметры этой модели связаны прежде всего с крупным диаметром проточной части и невысокой частотой вращения. Основные значения следующие:

• бренд — Grundfos,
• категория — одноступенчатый центробежный inline-насос,
• серия — TP,
• модель — TP 200-320/4 A-F-A-BQQE-UW3,
• номер изделия — 93426732,
• номинальная подача — 550,2 м³/ч,
• номинальный напор — 27,67 м,
• максимальный напор — 32 м,
• диаметр рабочего колеса — 309 мм,
• частота вращения насосной части — около 1491 об/мин,
• мощность двигателя P2 — 55 кВт,
• число полюсов двигателя — 4,
• номинальная скорость двигателя — 1480 об/мин,
• электропитание — 3 × 380–415 В Δ / 660 В Y,
• частота сети — 50 Гц,
• класс энергоэффективности двигателя — IE4,
• КПД двигателя при полной нагрузке — 95,7 %,
• номинальный ток — 104–98,7/59,9 А,
• коэффициент мощности — 0,84,
• степень защиты двигателя — IP55,
• класс изоляции — F,
• присоединение — DN200,
• тип фланцев — DIN,
• класс фланцев — PN16,
• монтажная длина между патрубками — 900 мм,
• максимальное рабочее давление — 16 бар,
• температура жидкости — от −25 до +120 °C,
• температура окружающей среды — от −20 до +55 °C,
• корпус насоса — чугун EN-GJL-250,
• рабочее колесо — чугун EN-GJL-200,
• торцевое уплотнение — BQQE,
• масса нетто — около 864 кг.

Особенности конструкции устройств

В Grundfos TP 200-320/4 93426732 гидравлическая часть построена вокруг одного рабочего колеса большого диаметра. Вода поступает через один фланец DN200, попадает в центральную область крыльчатки и разгоняется к внешнему диаметру. Спиральная камера принимает поток по окружности и преобразует часть его скорости в статическое давление перед выходом через противоположный патрубок. Четырехполюсный двигатель вращается приблизительно вдвое медленнее типичных двухполюсных агрегатов на 50 Гц. Благодаря частоте около 1480 об/мин насос формирует большой объемный расход без необходимости разгонять рабочее колесо до высоких скоростей. Конструкция выполнена по принципу top-pull-out. Силовой модуль, включающий двигатель, головную часть и рабочее колесо, может сниматься вверх, тогда как основной корпус остается между фланцами трубопровода. Это особенно важно для DN200, поскольку демонтаж тяжелой трубной обвязки значительно усложнил бы доступ к внутренним элементам. Между валом и корпусом работает механическое уплотнение BQQE. Оно ограничивает выход жидкости из напорной зоны при вращении вала и рассчитано на эксплуатацию с водой в широком температурном диапазоне.

Области применения

Гидравлическая характеристика TP 200-320/4 подходит для систем с большим циркуляционным объемом. Характерные варианты применения следующие:

• центральные системы отопления крупных зданий,
• промышленные контуры охлаждения,
• циркуляция воды через крупные теплообменники,
• магистральные инженерные сети,
• насосные узлы систем кондиционирования,
• оборотные системы технической воды,
• тепловые пункты высокой производительности,
• промышленные котельные,
• технологические трубопроводы DN200,
• системы, где требуется расход порядка нескольких сотен кубометров в час.

Компания «Олниса» поставляет насосное и промышленное оборудование, включая Grundfos TP 200-320/4 93426732. Заказчикам доступны технические консультации по производительности, напору, фланцевому подключению, мощности двигателя и электрическим параметрам оборудования. Компания также организует оперативную доставку по всей стране.

Преимущества

Практические свойства модели определяются сочетанием крупной проточной части, четырехполюсного двигателя и линейной компоновки. К ключевым преимуществам относятся:

• номинальная производительность 550,2 м³/ч,
• напор 27,67 м в расчетной точке,
• максимальный напор до 32 м,
• присоединения DN200,
• фланцевое исполнение PN16,
• рабочее давление до 16 бар,
• двигатель мощностью 55 кВт,
• энергоэффективность IE4,
• КПД двигателя 95,7 %,
• температура жидкости до +120 °C,
• рабочее колесо диаметром 309 мм,
• низкая для такого класса частота вращения около 1480 об/мин,
• компоновка in-line,
• съем силовой части вверх без демонтажа корпуса из трубопровода,
• торцевое уплотнение BQQE,
• защита двигателя IP55.

Таким образом, Grundfos TP 200-320/4 A-F-A-BQQE-UW3 93426732 рассчитан на перемещение значительного объема воды через трубопровод DN200 без сложного изменения трассы. Одно рабочее колесо диаметром 309 мм обеспечивает подачу 550,2 м³/ч при напоре 27,67 м, а четырехполюсный двигатель мощностью 55 кВт работает с эффективностью IE4.
