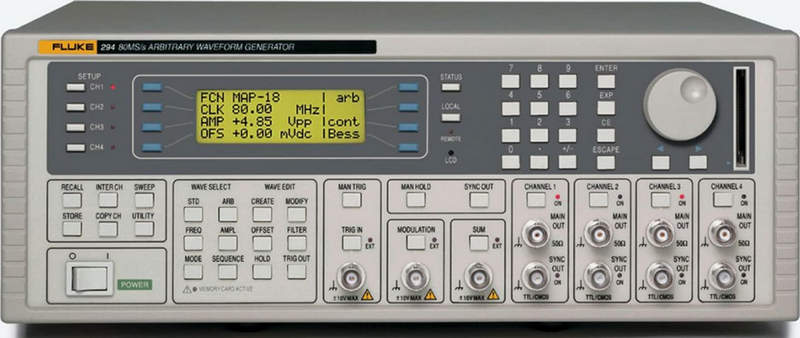

Генератор сигналов Fluke 291-U 115V — формирование произвольных импульсов и волн с памятью 1 млн точек

При испытании электронного устройства недостаточно знать, выдерживает ли оно постоянное напряжение. Намного показательнее реакция на фронт импульса, короткий пакет колебаний, изменение частоты или специально созданную последовательность, повторяющую реальный сигнал. Fluke 291-U 115V формирует такие воздействия программно и превращает числовое описание формы в аналоговое напряжение на выходе. Вместо жестко заданного набора нескольких волн прибор объединяет функции генератора синуса, меандра, импульсов, развертки и произвольных сигналов. Одноканальное исполнение 291 использует цифровое формирование с частотой дискретизации до 100 MS/s и допускает создание пользовательской формы размером до 1 млн точек.

Технические характеристики

Измерительно-генерирующая архитектура версии 291-U рассчитана как на стандартные периодические сигналы, так и на заранее сформированные цифровые массивы. Основные параметры следующие:

• бренд — Fluke,
• категория — универсальный генератор сигналов,
• серия — 290,
• модель — 291-U,
• исполнение — 115V,
• количество выходных каналов — 1,
• максимальная частота дискретизации — 100 MS/s,
• память произвольной формы — до 1 млн точек,
• минимальный размер пользовательской формы — 8 точек,
• вертикальное разрешение — 12 бит,
• синусоидальный сигнал — от 0,1 мГц до 40 МГц,
• прямоугольный сигнал — от 1 мГц до 50 МГц,
• треугольная форма — до 500 кГц,
• амплитуда на нагрузке 50 Ом — от 2,5 мВ до 10 В peak-to-peak,
• время нарастания и спада прямоугольного сигнала — менее 8 нс,
• период импульса — от 40 нс до 100 с,
• ширина импульса — от 10 нс до 99,99 с,
• число импульсов в программируемом пакете — до 10,
• память пользовательских форм на карте — до 500,
• число связанных форм в последовательности — до 1024,
• интерфейсы управления — USB, RS-232 и GPIB,
• выходные фильтры — эллиптический 40 МГц, Bessel 20 МГц либо без фильтра.

Особенности конструкции устройств

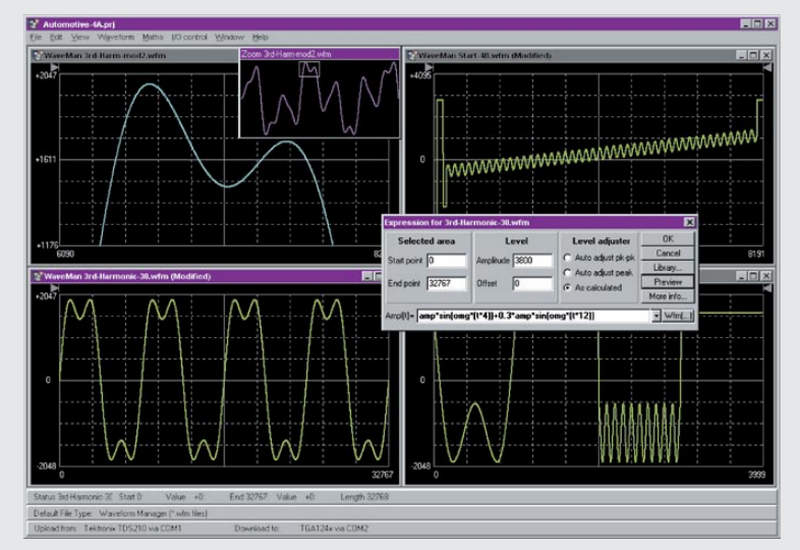

Внутри Fluke 291-U 115V сигнал существует сначала как последовательность чисел. Для обычного синуса их формирует цифровой синтезатор, а для произвольной формы точки берутся из памяти. Тактовая система считывает значения с заданным интервалом, после чего цифро-аналоговый тракт превращает последовательность кодов в изменяющееся напряжение. Разрешение 12 бит означает, что амплитудная ось разбивается на тысячи дискретных уровней. Одновременно память в 1 млн точек позволяет детально описывать форму по времени: не только периодическую волну, но и единичный выброс, участок затухания, сложную пачку импульсов или смоделированное возмущение. Для синусоиды верхняя рабочая частота достигает 40 МГц, а прямоугольный сигнал может формироваться до 50 МГц. При этом фронты короче 8 нс позволяют использовать прибор для проверки реакции электронных входов на быстрые изменения уровня. Произвольные формы можно объединять в последовательности. До 1024 отдельных фрагментов связываются в заданном порядке, причем каждый участок может повторяться много раз. Благодаря этому испытательный сигнал не обязан быть бесконечно одинаковым: сначала прибор способен выдать одну форму, затем другую, выполнить серию повторов и перейти к следующему состоянию. Интерфейсы USB, GPIB и RS-232 позволяют передавать формы и дистанционно изменять настройки. На передней панели параметры отображаются на LCD, а управление сочетает цифровой ввод и регулировку значений.

Области применения

Fluke 291-U целесообразно использовать там, где исследуемое устройство необходимо возбуждать контролируемым электрическим сигналом. Ниже рассмотрим характерные задачи:

• испытание аналоговых электронных трактов,
• проверка усилителей,
• исследование фильтров,
• тестирование входов систем управления,
• формирование импульсов для лабораторных макетов,
• моделирование нестандартных электрических процессов,
• проверка реакции аппаратуры на изменение частоты,
• испытание цифровых и смешанных схем,
• генерация пакетов импульсов,
• создание повторяемых тестовых последовательностей,
• автоматизированные лабораторные измерения через GPIB,
• разработка и отладка электронных устройств.

Компания «Олниса» поставляет измерительное и промышленное оборудование, включая генератор Fluke 291-U 115V. Заказчикам доступны технические консультации по частотному диапазону, амплитуде, типам сигналов, памяти и интерфейсам оборудования. Компания также организует оперативную доставку по всей стране.

Преимущества

Главное отличие Fluke 291-U состоит в возможности задавать не только частоту и амплитуду, но и фактическую геометрию сигнала. К ключевым преимуществам относятся:

• частота дискретизации до 100 MS/s,
• один независимый генераторный канал,
• память формы до 1 млн точек,
• 12-битное амплитудное разрешение,
• синусоидальные сигналы до 40 МГц,
• меандр до 50 МГц,
• фронты короче 8 нс,
• амплитуда до 10 В peak-to-peak на 50 Ом,
• программирование отдельных импульсов,
• формирование импульсных пакетов,
• хранение до 500 пользовательских форм,
• объединение до 1024 форм в последовательность,
• цифровое генерирование шума,
• линейная и логарифмическая частотная развертка,
• дистанционное управление через USB, RS-232 и GPIB,
• выбор выходной фильтрации.

Таким образом, Fluke 291-U 115V создает испытательный сигнал не как фиксированную функцию одного аналогового генератора, а как управляемую цифровую последовательность, которая затем преобразуется в выходное напряжение. Такой подход дает возможность менять форму, длительность, порядок повторения, частоту и амплитуду в рамках одного прибора.
