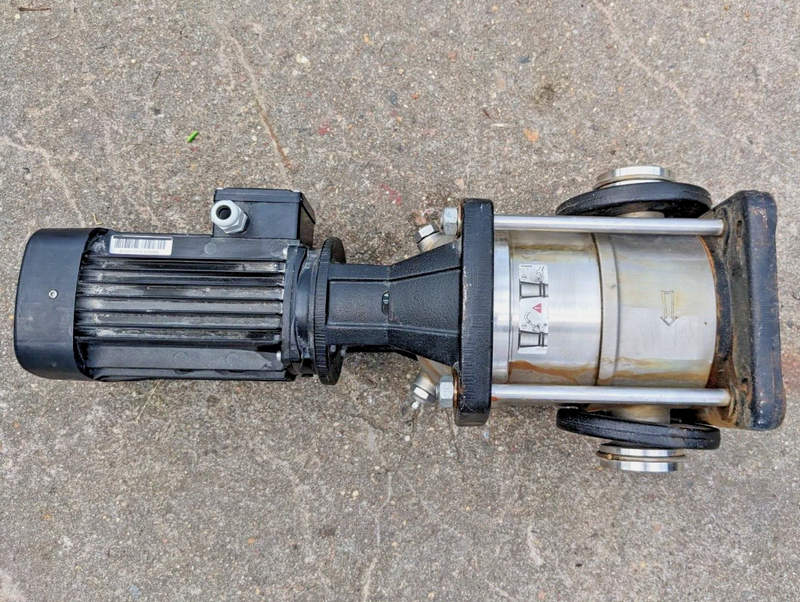

Многоступенчатый насос Grundfos CR 10-6 A-GJ-A-V-HQQV 99917209 — вертикальная гидравлика с шестью ступенями

Если трубопроводная система должна одновременно пропускать заметный объем воды и сохранять высокий запас давления, одной центробежной ступени недостаточно. Grundfos CR 10-6 A-GJ-A-V-HQQV 99917209 распределяет эту работу между шестью рабочими колесами, расположенными последовательно на одном вертикальном валу. Вода проходит через насос снизу вверх, каждый следующий гидравлический элемент получает поток уже после предыдущего увеличения энергии. При номинальной производительности 53,3 US gpm, что соответствует примерно 12,1 м³/ч, агрегат создает напор около 69 м.

Технические характеристики

Эксплуатационные возможности модели определяются сочетанием шести ступеней и высокооборотного трехфазного двигателя. Основные параметры следующие:

• бренд — Grundfos,
• категория — вертикальный многоступенчатый центробежный насос,
• серия — CR,
• модель — CR 10-6 A-GJ-A-V-HQQV,
• номер изделия — 99917209,
• номинальная подача — 53,3 US gpm, или около 12,1 м³/ч,
• номинальный напор — 227 ft, или около 69,2 м,
• максимальный напор — 289,4 ft, или около 88,2 м,
• количество ступеней — 6,
• количество рабочих колес — 6,
• номинальная скорость — около 3461 об/мин,
• мощность двигателя — 5 hp, или около 3,7 кВт,
• питание — 3 × 208–230/460 В,
• частота сети — 60 Гц,
• соединения — 2" × 2",
• исполнение фланцев — комбинированное ANSI/JIS,
• максимальное рабочее давление — 232 psi, или около 16 бар,
• температура жидкости — от −20 до +90 °C,
• максимальная температура окружающей среды — +40 °C,
• торцевое уплотнение — HQQV,
• степень защиты двигателя — IP55,
• класс изоляции — F,
• класс эффективности двигателя — IE3 / NEMA Premium,
• КПД двигателя при полной нагрузке — 88,5 %,
• масса нетто — около 83 кг.

Особенности конструкции устройств

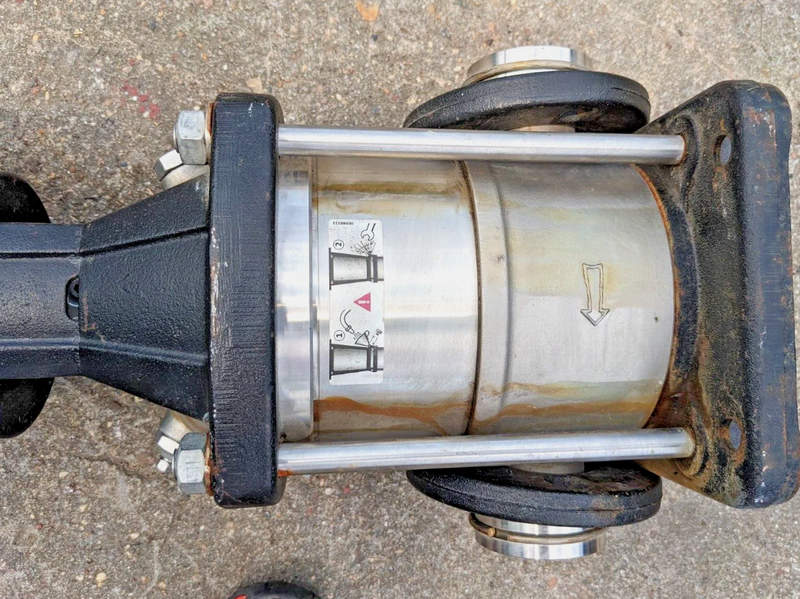

В Grundfos CR 10-6 99917209 рост давления происходит не в одной камере. Поток попадает на первую крыльчатку, получает радиальное ускорение и затем проходит через направляющий аппарат. После преобразования части скорости в давление жидкость поступает на следующую ступень. Шесть таких переходов формируют итоговую напорную характеристику. Вертикальная колонна позволяет разместить множество рабочих колес на небольшой площади основания. При этом всасывающий и напорный патрубки располагаются на одном уровне, поэтому трубопровод не требуется поднимать вслед за высотой насосной части. Головная и опорная части выполнены из чугуна, тогда как остальные детали, контактирующие с жидкостью, изготовлены из нержавеющей стали AISI 304. Такая схема сочетает жесткость основания с коррозионной стойкостью внутренних элементов. Крутящий момент передается через жесткую разъемную муфту. Между электродвигателем и рабочими колесами отсутствуют ременные передачи или редуктор, поэтому вал двигателя непосредственно приводит гидравлическую колонну.

Области применения

Характеристика CR 10-6 подходит для систем, где расход должен сочетаться со значительным перепадом давления. Основные рабочие сценарии следующие:

• повышение давления в инженерной сети,
• подача воды в производственный трубопровод,
• циркуляция через теплообменное оборудование,
• водоснабжение многоэтажных объектов,
• подача воды через фильтрационные установки,
• промышленные моечные системы,
• контуры охлаждения технологического оборудования,
• насосные станции повышения давления,
• перемещение подготовленной воды,
• подача жидкости в распределительные линии,
• технологические процессы с рабочим давлением до 16 бар.

Компания «Олниса» поставляет насосное и промышленное оборудование, включая Grundfos CR 10-6 A-GJ-A-V-HQQV 99917209. Заказчикам доступны технические консультации по производительности, напору, напряжению питания, присоединительным размерам и условиям эксплуатации оборудования. Компания также организует оперативную доставку по всей стране.

Преимущества

Рабочие свойства модели связаны с вертикальной последовательностью гидравлических элементов и прямой передачей мощности от двигателя. К ключевым преимуществам относятся:

• шесть центробежных ступеней,
• номинальная производительность около 12,1 м³/ч,
• напор около 69,2 м в расчетной точке,
• максимальный напор около 88,2 м,
• двигатель мощностью около 3,7 кВт,
• трехфазное питание 208–230/460 В,
• частота сети 60 Гц,
• двигатель IE3 / NEMA Premium,
• защита IP55,
• изоляция класса F,
• внутренние проточные детали из AISI 304,
• картриджное уплотнение HQQV,
• линейное расположение входа и выхода,
• комбинированные ANSI/JIS-фланцы,
• допустимое рабочее давление около 16 бар.

Таким образом, Grundfos CR 10-6 A-GJ-A-V-HQQV 99917209 формирует напор последовательно: каждый из шести гидравлических уровней добавляет потоку новую долю энергии. Такая схема позволяет получить около 69 м напора при расходе порядка 12,1 м³/ч и сохранить компактную площадь установки.
