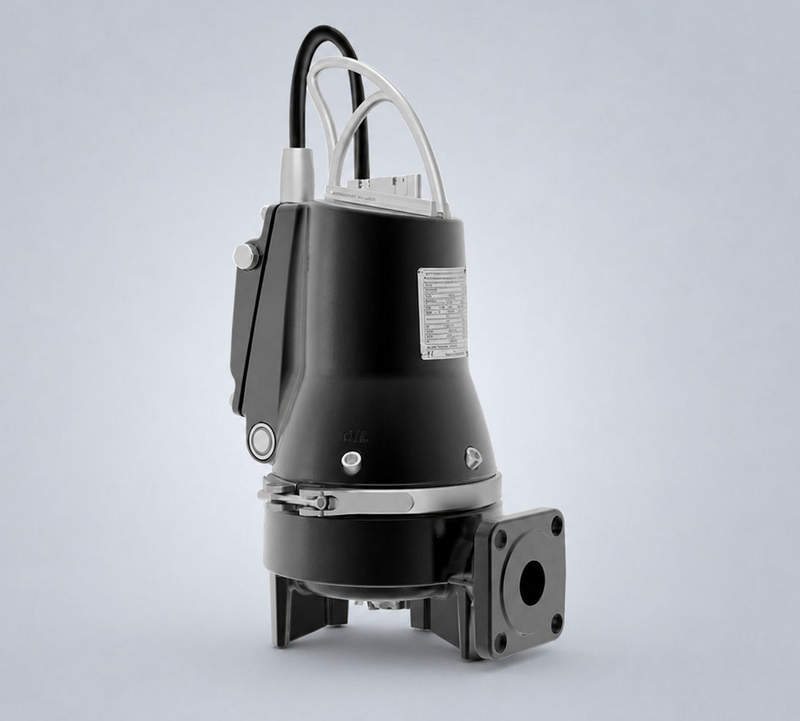

Канализационный насос Grundfos SEG 40.12 99571672 — измельчение включений и автоматический отвод сточных вод
В напорной канализации основная сложность возникает не только из-за необходимости поднять жидкость. Вместе со сточной водой в насос поступают волокнистые и мягкие твердые включения, способные заблокировать узкий трубопровод еще до того, как поток достигнет точки сброса. Grundfos SEG.40.12.E.2.1.502.Z 99571672 решает эту задачу непосредственно на входе: режущий узел уменьшает размер включений, после чего одноступенчатая гидравлика передает подготовленную смесь в напорную линию DN40.
Технические характеристики
Параметры SEG 40.12 определяются совместной работой режущего механизма, центробежной гидравлики и погружного электродвигателя. Основные характеристики следующие:
- бренд — Grundfos,
- категория — погружной канализационный насос с режущим механизмом,
- серия — SEG,
- модель — SEG.40.12.E.2.1.502.Z,
- номер изделия — 99571672,
- мощность двигателя P2 — 1,2 кВт,
- потребляемая мощность P1 — около 1,8 кВт,
- электропитание — 1 × 230 В,
- частота сети — 50 Гц,
- количество фаз — 1,
- число полюсов двигателя — 2,
- частота вращения — около 2820 об/мин,
- номинальный ток — около 8,2 А,
- пусковой ток — около 38 А,
- напорный выход — DN40,
- тип рабочего органа — полуоткрытое рабочее колесо с режущей системой,
- степень защиты двигателя — IP68,
- класс изоляции — F,
- максимальное число пусков — 30 в час,
- максимальная температура жидкости — +40 °C,
- допустимый диапазон pH — от 4 до 14,
- длина кабеля — 20 м,
- управление AUTOADAPT — предусмотрено.
Особенности конструкции устройств

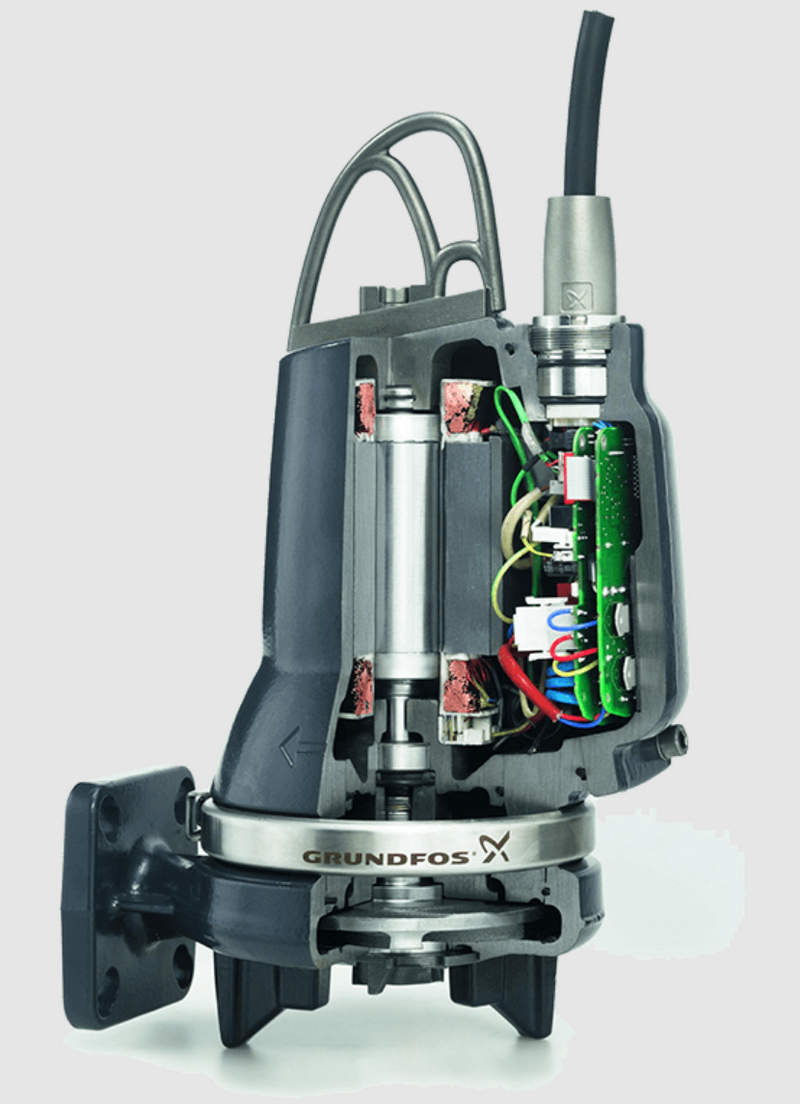

Рабочий процесс Grundfos SEG 40.12 99571672 начинается раньше, чем вода попадает на крыльчатку. На входе установлен измельчающий механизм. Его задача состоит в механическом разрушении волокон и мягких твердых включений до размера, который можно безопаснее транспортировать по сравнительно узкой напорной магистрали. После режущего узла смесь поступает к полуоткрытому рабочему колесу. Вращение создает радиальное ускорение, а насосный корпус преобразует часть скорости в давление. В результате сточная вода перемещается не самотеком, а принудительно через напорный трубопровод. Такой порядок принципиален: сначала изменяется физический размер включений, затем формируется гидравлический напор. Именно поэтому SEG отличается от обычного дренажного насоса, который рассчитан преимущественно на жидкость без необходимости предварительного измельчения твердых фрагментов. Электродвигатель полностью погружен и имеет защиту IP68. Маслоразделительная камера и торцевые уплотнения отделяют двигатель от перекачиваемой среды. Для семейства SEG Grundfos применяет механическое уплотнение с рабочими поверхностями из карбида кремния, рассчитанное на эксплуатацию в загрязненной среде. Индекс E указывает на систему AUTOADAPT. Внутренняя автоматика получает информацию о состоянии резервуара и самостоятельно формирует команды запуска и остановки. Это позволяет управлять циклом откачки без отдельного классического поплавкового выключателя непосредственно возле насоса.
Области применения
SEG 40.12 рассчитан на системы, где сточная вода должна транспортироваться под давлением после предварительного измельчения включений. Ниже рассмотрим характерные задачи:
- отвод бытовых сточных вод,
- напорная канализация частных и коммерческих объектов,
- перекачивание фекальных стоков,
- канализационные приемные резервуары,
- локальные насосные станции,
- перемещение стоков по трубам небольшого диаметра,
- объекты, расположенные ниже уровня центрального коллектора,
- системы с периодическим заполнением приемной емкости,
- удаление воды с волокнистыми включениями,
- автоматическая работа внутри канализационного колодца.
Компания «Олниса» поставляет насосное и промышленное оборудование, включая Grundfos SEG.40.12.E.2.1.502.Z 99571672. Заказчикам доступны технические консультации по мощности, электропитанию, напорному соединению, условиям погружения и особенностям автоматического управления. Компания также организует оперативную доставку оборудования по всей стране.
Преимущества
Практические свойства этой модели определяются тем, что подготовка сточной среды и ее перекачивание объединены в одном погружном агрегате. К ключевым преимуществам относятся:
- режущий механизм перед гидравлической частью,
- работа со сточными водами, содержащими волокнистые включения,
- двигатель мощностью 1,2 кВт,
- однофазное питание 230 В,
- выход DN40,
- погружное исполнение IP68,
- полуоткрытая конструкция рабочего колеса,
- частота вращения около 2820 об/мин,
- автоматическое управление AUTOADAPT,
- контроль рабочих циклов по состоянию резервуара,
- кабель длиной 20 м,
- допустимая температура жидкости до +40 °C,
- до 30 запусков двигателя в течение часа,
- возможность применения в напорной канализации,
- уменьшение размеров твердых включений перед их поступлением в трубопровод.
Таким образом, Grundfos SEG 40.12 99571672 объединяет два последовательных процесса: сначала режущий механизм изменяет структуру поступающих включений, после чего центробежная ступень создает давление для транспортировки сточной смеси через DN40. Такая схема особенно востребована там, где обычный свободнопроходной насос потребовал бы трубопровода большего диаметра.
