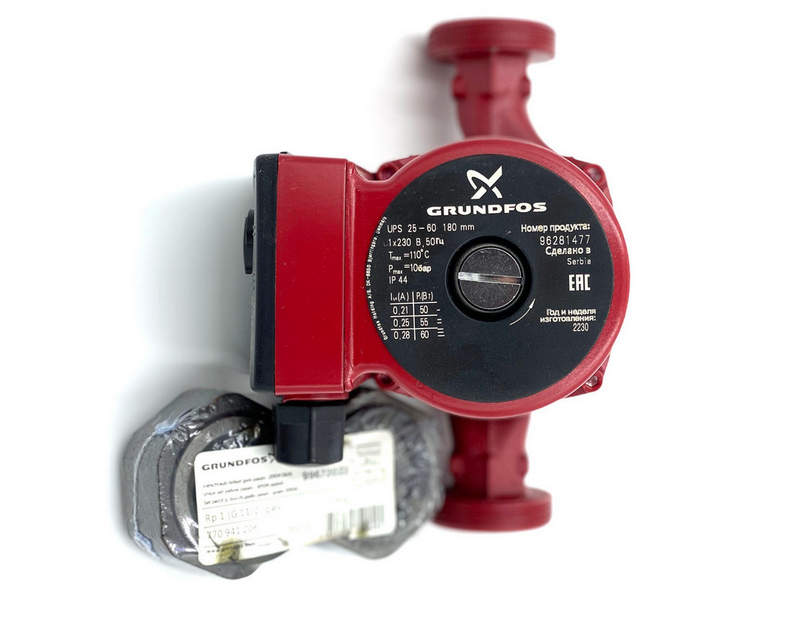

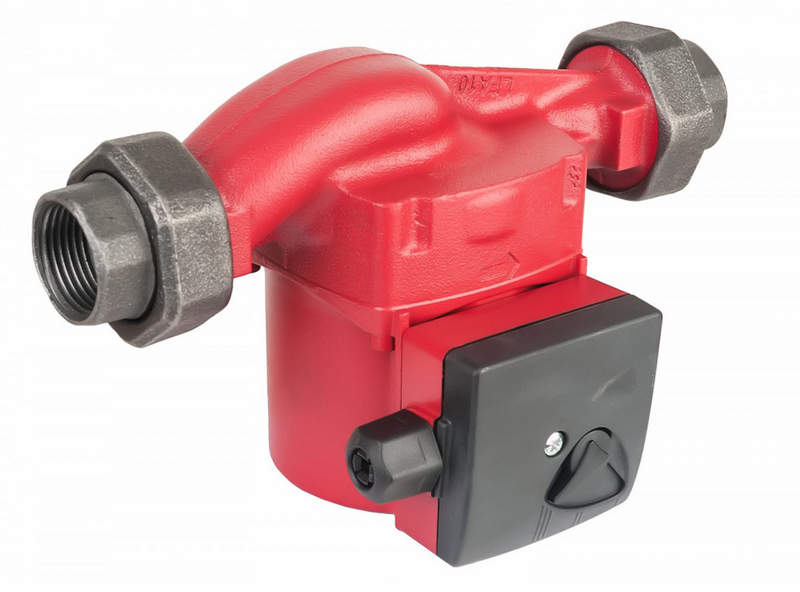

Grundfos UPS 25-60 96281483 с гайками 529922 — циркуляционный насос для устойчивого теплового обмена

Радиатор может оставаться холоднее расчетного режима даже при нормально работающем котле. Причина нередко скрывается не в недостатке температуры, а в слишком медленном переносе нагретой воды по контуру. Чем длиннее трубопровод и чем больше на его пути поворотов, клапанов и отопительных приборов, тем заметнее сопротивление движению жидкости. Grundfos UPS 25-60 96281483 с гайками 529922 создает циркуляционный перепад, благодаря которому теплоноситель снова и снова проходит через источник нагрева и потребителей. Насос не формирует водоразборный напор как повысительная станция. Его рабочая среда остается внутри замкнутого кольца, а крыльчатка непрерывно возвращает потоку энергию, утраченную на трение.

Технические характеристики

Параметры UPS 25-60 соответствуют работе в типовых водяных контурах отопления. Ниже рассмотрим основные значения:

• бренд — Grundfos,
• категория — циркуляционный насос с мокрым ротором,
• серия — UPS Series 100,
• модель — UPS 25-60,
• номер изделия насоса — 96281483,
• комплект присоединений — 529922,
• число скоростей — 3,
• максимальный напор — 6 м,
• максимальная потребляемая мощность — 60 Вт,
• мощность на первой скорости — около 50 Вт,
• мощность на второй скорости — около 55 Вт,
• мощность на третьей скорости — 60 Вт,
• рабочий ток по скоростям — приблизительно 0,21 / 0,25 / 0,28 А,
• электропитание — 1 × 230 В,
• частота сети — 50 Гц,
• резьба на корпусе насоса — G 1½,
• монтажная длина — 180 мм,
• соединение гаек с трубопроводом — Rp 1,
• максимальное давление системы — 10 бар,
• температура теплоносителя — от +2 до +110 °C,
• температурный класс — TF110,
• степень защиты — IP44,
• класс изоляции — F,
• корпус гидравлической части — чугун,
• рабочее колесо — композит PES/PP,
• вал и радиальные опоры — керамика,
• осевая опора — углеродный материал.

Особенности конструкции устройств

Внутренняя схема Grundfos UPS 25-60 96281483 построена вокруг короткого пути передачи энергии. Электромагнитное поле статора вращает ротор, а тот находится на одной оси с рабочим колесом. Между двигателем и гидравлической частью отсутствует длинная трансмиссия, поэтому механическое движение практически сразу преобразуется в движение жидкости. Теплоноситель подходит к центральной зоне крыльчатки и затем перемещается к ее внешнему диаметру. Здесь возрастает скорость потока. Конфигурация корпуса переводит часть этой скорости в разность давлений между входным и выходным патрубками. Именно эта разность заставляет воду продолжать путь через трубопровод, а не сама по себе высота расположения радиаторов. Ротор работает в жидкостной среде. Керамический вал и опоры находятся внутри насосного узла, а вода участвует в создании необходимых условий для их работы. Отдельный вентилятор двигателя и классическое сальниковое уплотнение приводного вала такой схеме не требуются. Переключатель скорости изменяет электрический режим двигателя и одновременно положение рабочей характеристики насоса. Первая ступень подходит для контура, которому нужен небольшой циркуляционный импульс. Вторая увеличивает способность преодолевать сопротивление сети. Третья выводит гидравлику на наиболее высокую характеристику с пределом около 6 м напора.

Области применения

Характеристика UPS 25-60 наиболее полезна в замкнутых системах с постоянным возвратом жидкости. Основные рабочие сценарии следующие:

• радиаторный отопительный контур частного дома,
• ветвь с несколькими последовательно распределенными отопительными приборами,
• циркуляция между котлом и гидравлическим распределительным узлом,
• низкотемпературная система напольного отопления,
• смешанный контур с радиаторами и теплым полом,
• циркуляционная ветвь через теплообменник,
• водяной контур климатического оборудования,
• трубопровод с монтажным промежутком 180 мм,
• система с рабочим давлением до 10 бар,
• узел, где требуется разъемное присоединение Rp 1 через накидные гайки.

Компания «Олниса» поставляет насосное и промышленное оборудование, включая Grundfos UPS 25-60 96281483 и совместимые присоединительные элементы. Заказчикам доступны технические консультации по напору, монтажной длине, резьбовым размерам, электропитанию и рабочим режимам насоса. Компания организует оперативную доставку оборудования по всей стране.

Преимущества

Конструкция UPS 25-60 дает возможность согласовать движение теплоносителя с сопротивлением конкретной сети без сложной управляющей электроники. К ключевым преимуществам относятся:

• три механически выбираемых режима циркуляции,
• напорная граница до 6 м,
• максимальная мощность всего 60 Вт,
• питание от однофазной сети 230 В,
• монтажный размер 180 мм,
• резьба насоса G 1½,
• подключение к Rp 1 через комплект 529922,
• разъемный способ монтажа,
• допустимое давление до 10 бар,
• температура теплоносителя до +110 °C,
• чугунная гидравлическая часть,
• композитная крыльчатка,
• керамический вал,
• мокрая роторная зона,
• отсутствие внешнего вентилятора,
• переключение гидравлической характеристики без частотного преобразователя.

Таким образом, Grundfos UPS 25-60 96281483 с гайками 529922 работает как источник небольшого, но постоянно поддерживаемого перепада давления внутри отопительного кольца. Вода не покидает систему после прохождения насоса: она передает тепло, возвращается к источнику нагрева и снова проходит тот же гидравлический маршрут.
