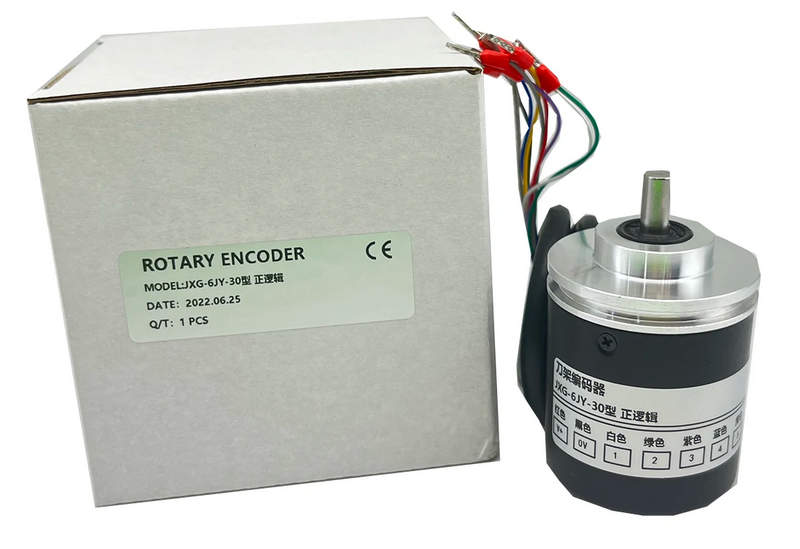

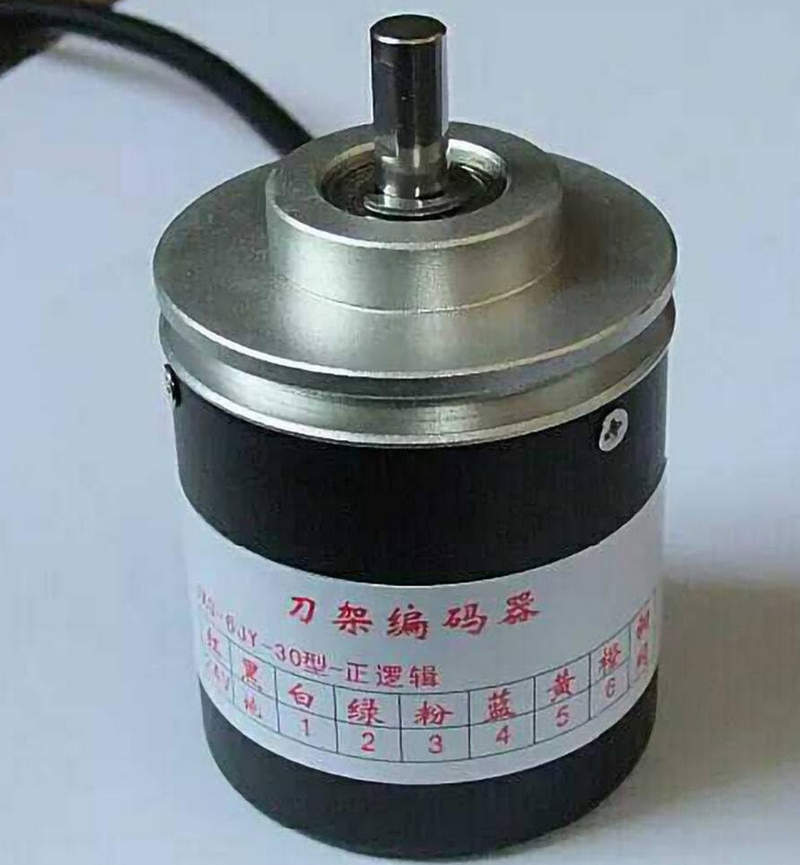

Повышенная устойчивость к вибрациям и нагрузкам: преимущества энкодера JXG-6JY-30

В автоматизированных установках требуется точное определение положения, скорости и направления вращения механических узлов. Для решения этой задачи применяются энкодеры — датчики, преобразующие угловое перемещение в электрические импульсы. Модель JXG-6JY-30 относится к категории инкрементальных оптических энкодеров промышленного назначения. Устройство обеспечивает стабильную передачу информации в контроллер или привод, позволяя формировать замкнутый контур управления.

Основные технические характеристики

Для понимания возможностей датчика необходимо рассмотреть его ключевые параметры, определяющие точность измерения и условия эксплуатации:

• тип датчика — инкрементальный оптический;
• диаметр корпуса — около 30 мм;
• тип вала — цельный или полый (зависит от исполнения);
• разрешение — фиксированное, формируемое количеством прорезей кодового диска;
• формирование сигналов — два канала A и B со сдвигом фазы 90;
• дополнительный канал — индексный импульс Z за один оборот;
• напряжение питания — промышленный диапазон постоянного тока;
• тип выхода — транзисторный, совместимый с ПЛК и драйверами приводов;
• максимальная частота импульсов — определяется скоростью вращения и разрешением;
• допустимая скорость вращения — до нескольких тысяч оборотов в минуту;
• класс защиты — промышленный, рассчитанный на пыль и брызги;
• рабочая температура — отрицательные и положительные значения производственной среды;
• подключение — кабельное с экранированием.

Конструктивное исполнение

Конструкция энкодера ориентирована на длительную работу в условиях вибраций и механических нагрузок. Ниже перечислены элементы, обеспечивающие устойчивость измерений:

• металлический корпус, защищающий оптический узел от деформаций;
• оптический диск с равномерно нанесёнными прорезями;
• светодиодный излучатель с фиксированным углом рассеивания;
• фотоприемник с усилителем сигнала;
• подшипниковый узел, компенсирующий радиальные нагрузки;
• герметизированная крышка, предотвращающая попадание загрязнений;
• кабель с экранирующей оплёткой для подавления помех;
• монтажный фланец для соосной установки на вал.

Оптическая схема размещена внутри корпуса и не требует обслуживания, поскольку калибровка сохраняется на протяжении всего срока эксплуатации.

Принцип работы

Работа энкодера основана на прерывании светового потока кодовым диском. Когда вал вращается, прорези периодически пропускают луч света от светодиода к фотоприёмнику. Это формирует электрические импульсы. Процесс формирования сигнала происходит следующим образом:

• луч проходит через прорезь диска;
• фотоприемник фиксирует освещение и генерирует ток;
• усилительный каскад преобразует ток в логический сигнал;
• два канала A и B формируют квадратурную последовательность;
• смещение фаз позволяет определить направление вращения;
• индексный канал формирует метку нулевой позиции.

Контроллер подсчитывает количество импульсов и вычисляет угол поворота, а также скорость вращения.

Режимы работы

Энкодер JXG-6JY-30 способен функционировать в различных режимах управления движением. В зависимости от схемы подключения он может выполнять несколько задач:

• режим счёта импульсов, когда определяется абсолютный угол через накопление шагов;
• режим определения направления по фазовому сдвигу каналов A/B;
• режим измерения скорости по частоте импульсов;
• режим позиционирования при использовании индексной метки;
• режим обратной связи для сервоприводов;
• режим контроля синхронизации механизмов.

Благодаря квадратурным сигналам устройство поддерживает увеличение разрешения через интерполяцию фронтов.

Особенности эксплуатации

Для корректной работы важно учитывать монтаж и электрические условия:

• соосность вала для исключения биения;
• жёсткое крепление корпуса;
• использование экранированного кабеля;
• подключение экрана к земле с одной стороны;
• применение фильтрации питания;
• защита от электромагнитных помех преобразователей частоты;
• ограничение механических ударных нагрузок.

Соблюдение этих требований позволяет сохранять точность и продлевает ресурс подшипникового узла.

Области применения

Энкодер используется в оборудовании, где необходимо измерять вращение и положение механизмов:

• станки с ЧПУ;
• конвейерные системы;
• упаковочные линии;
• приводы подачи материала;
• роботизированные манипуляторы;
• линейные перемещатели с редуктором;
• системы дозирования;
• учебные стенды автоматизации.

Он особенно эффективен в задачах, где требуется синхронизация нескольких осей.

Преимущества компонентов

Конструкция и схема обработки сигналов обеспечивают ряд эксплуатационных преимуществ:

• высокая повторяемость измерений;
• простота интеграции в ПЛК;
• устойчивость к вибрациям;
• наличие индексной метки;
• компактные размеры;
• стабильная работа при изменении температуры;
• небольшие требования к обслуживанию;
• длительный ресурс подшипников.

Таким образом, энкодер JXG-6JY-30 является универсальным датчиком вращения для промышленной автоматизации. Он реализует надёжную обратную связь по положению и скорости, подходит для замкнутых систем управления и обеспечивает стабильную работу механизмов. Применение такого датчика повышает точность позиционирования и повторяемость технологических операций.
