Оптимизация вакуумных процессов с эжектором Festo VN-05-L-T3-PQ2-VQ2-RQ2 193561

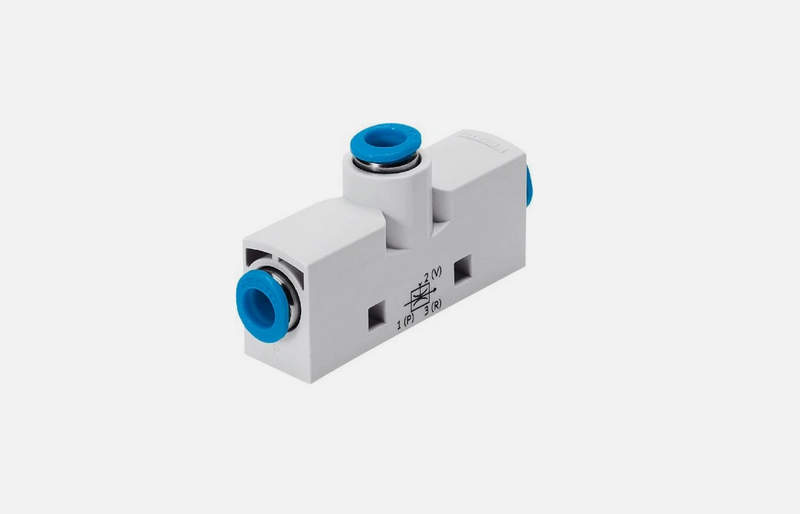

Эжектор Festo VN-05-L-T3-PQ2-VQ2-RQ2 предназначен для создания вакуума за счёт энергии сжатого воздуха без применения электрического насоса. Устройство используется в вакуумных захватах, манипуляторах, упаковочных линиях и автоматических сборочных системах. Принцип действия основан на эффекте Вентури: поток воздуха ускоряется в сужении, создавая разрежение и обеспечивая всасывание через вакуумный порт. Конструкция компактная, рассчитана на монтаж непосредственно возле вакуумной присоски для уменьшения потерь.

Основные технические характеристики

Рабочие параметры эжектора определяют глубину вакуума, расход воздуха и скорость реакции системы. Ниже представлены основные характеристики модели:

• тип устройства — одноступенчатый компактный вакуумный генератор;
• диаметр сопла — около 0,5 мм, оптимизирован для экономичного расхода воздуха;
• рабочее давление питания — 3...6 бар;
• максимальный вакуум — до −0,85 бар относительно атмосферного;
• расход сжатого воздуха — низкий, ориентирован на энергосбережение;
• время достижения вакуума — быстрое, подходит для циклических операций;
• уровень шума — пониженный за счёт встроенного глушителя;
• тип подключения — быстросъёмные пневмопорты;
• масса — малая, допускает установку на подвижных узлах.

Конструктивное исполнение

Конструкция выполнена с учётом установки непосредственно в рабочей зоне манипулятора. Основные элементы:

• корпус — прочный технополимер, устойчивый к вибрациям и маслам;
• внутренний канал — профилированный диффузор для формирования стабильного разрежения;
• встроенный глушитель — снижает уровень шума и предотвращает попадание частиц;
• обратный клапан — удерживает вакуум при кратковременной потере давления;
• фильтрующий элемент — защищает сопло от загрязнения;
• разъёмы PQ2 — для подключения подачи воздуха;
• разъёмы VQ2 — вакуумный выход;
• разъёмы RQ2 — выпуск отработанного воздуха;
• вариант исполнения L — с вакуумным контролем и оптимизацией расхода.

Преимущества конструкции

Использование VN-05-L-T3-PQ2-VQ2-RQ2 обеспечивает ряд преимуществ:

• отсутствие электрического насоса;
• высокая скорость реакции;
• компактные размеры;
• низкое энергопотребление;
• простая установка;
• надёжная работа в загрязнённой среде;
• возможность установки рядом с захватом.

Принцип работы

Работа эжектора основана на преобразовании энергии давления в поток разрежения. Последовательность функционирования:

• сжатый воздух поступает во входной канал;
• в сопле скорость потока резко возрастает;
• давление в боковой камере падает ниже атмосферного;
• возникает вакуум на присоске;
• воздух с поверхности детали засасывается в камеру;
• поток выходит через глушитель;
• при прекращении подачи воздуха вакуум сбрасывается через выпускной канал.

Режимы эксплуатации

Эжектор поддерживает несколько рабочих режимов, применяемых в автоматике:

• режим захвата — быстрое создание вакуума для удержания детали;
• режим удержания — поддержание разрежения при минимальном расходе;
• режим сброса — подача воздуха в обратном направлении для отрыва детали;
• режим циклической работы — частые включения в высокоскоростных линиях;
• режим энергосбережения — отключение подачи после достижения вакуума;
• режим вакуум-контроля — работа совместно с датчиком давления.

Параметры эксплуатации

Для стабильной работы необходимо соблюдать условия подачи воздуха и монтажа:

• фильтрованный воздух 40 мкм или лучше;
• отсутствие влаги и конденсата;
• вертикальное или горизонтальное положение допускается;
• минимальная длина вакуумного шланга;
• регулярная очистка фильтра;
• поддержание стабильного давления питания.

Области применения

Эжектор применяется в автоматических системах перемещения и удержания изделий:

• вакуумные присоски манипуляторов;
• роботизированные линии сборки;
• упаковочные автоматы;
• погрузочно-разгрузочные комплексы;
• обработка листовых материалов;
• электронная промышленность;
• пищевое производство.

Таким образом, эжектор Festo VN-05-L-T3-PQ2-VQ2-RQ2 (193561) является компактным генератором вакуума для автоматизированных систем. Высокая скорость формирования разрежения, простота монтажа и надёжность делают его эффективным элементом пневматических захватных механизмов.
