Поворотный штуцер с наружной резьбой EMC EML08-04G-A: точная подстройка направления линии

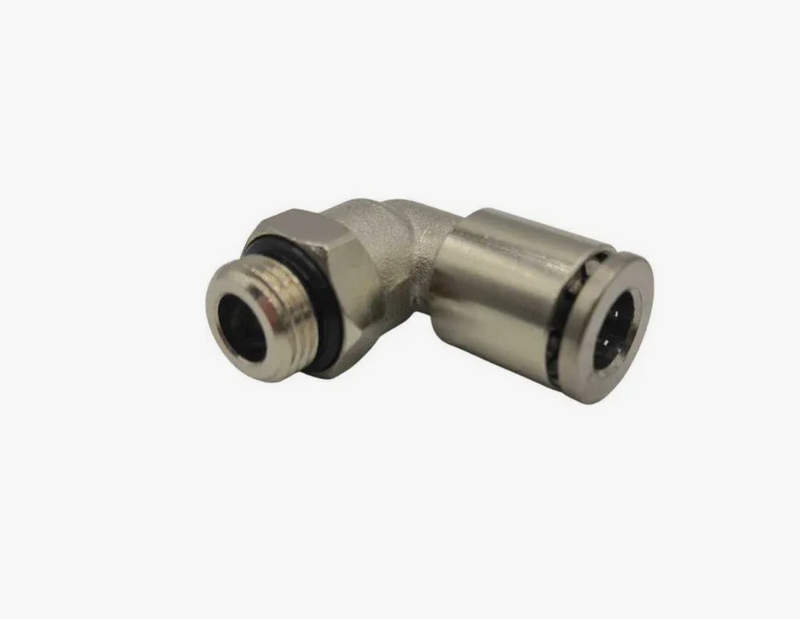

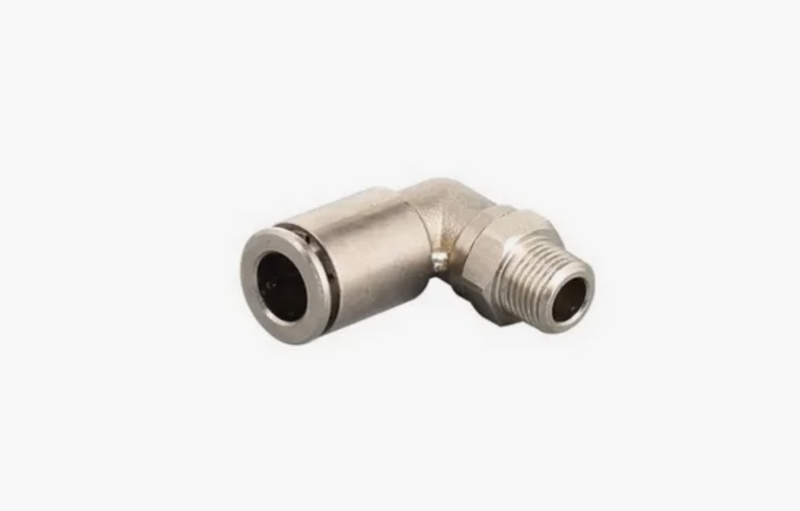

Штуцер угловой поворотный EMC EML08-04G-A предназначен для соединения пневматических трубок с резьбовыми портами оборудования под углом 90. Изделие применяется в системах сжатого воздуха и жидких неагрессивных сред, где требуется компактная компоновка, возможность поворота трубопровода и герметичное соединение без дополнительных адаптеров. Конструкция фитинга обеспечивает быстрый монтаж, возможность корректировки направления трубки и устойчивость к вибрациям.

Основные технические характеристики

Функциональность штуцера определяется сочетанием резьбового присоединения и быстросъёмного зажима для трубки. Ниже перечислены основные параметры EML08-04G-A:

• тип изделия — угловой пневматический фитинг с поворотным корпусом;
• диаметр подключаемой трубки — 8 мм наружного диаметра;
• тип резьбы — наружная G1/2" или G1/4" (в зависимости от серии, обозначение 04);
• рабочее давление — до 1,0 МПа при стандартных условиях эксплуатации;
• испытательное давление — не менее 1,5 МПа;
• рабочая среда — сжатый воздух, вакуум, вода без абразивных частиц;
• температурный диапазон — от −20 до +60 C;
• герметичность — обеспечивается встроенным уплотнительным кольцом и прижимной цангой;
• многократность соединения — допускается многократное подключение трубки без потери качества фиксации.

Конструктивные особенности

Надёжность соединения обеспечивается продуманной конструкцией корпуса и уплотнений. Конструкция штуцера включает следующие элементы:

• корпус — латунь с никелевым покрытием, защищающим от коррозии;
• поворотный механизм — свободное вращение на 360, позволяет ориентировать трубку после монтажа;
• резьбовая часть — цилиндрическая, с предварительно установленным уплотнительным кольцом;
• уплотнение — эластомер NBR или аналог, обеспечивающий герметичность при перепадах давления;
• цанговый зажим — фиксирует трубку за счёт зубчатого кольца из нержавеющей стали;
• разжимное кольцо — пластиковое, позволяет быстро извлекать трубку без инструмента;
• направляющая втулка — центрирует трубку и предотвращает её деформацию;
• внутренний канал — гладкий, минимизирует потери давления.

Принцип работы соединения

Фитинг работает по принципу быстрого цангового зажима с одновременной герметизацией соединения. Последовательность действия:

• трубка вставляется в отверстие до упора;
• цанга фиксирует наружную поверхность трубки за счёт радиального усилия;
• уплотнительное кольцо обжимает трубку, предотвращая утечку воздуха;
• поворотная часть позволяет изменить направление без ослабления резьбы;
• при извлечении трубки нажимается разжимное кольцо, освобождающее фиксатор;
• герметичность сохраняется даже при пульсирующем давлении.

Режимы эксплуатации

Штуцер может использоваться в различных режимах работы пневмосистемы. Основные варианты:

• режим подачи воздуха — транспортировка сжатого воздуха к исполнительным механизмам;
• режим вакуума — соединение в системах разрежения;
• режим импульсной работы — циклическое изменение давления без утечки;
• режим вибрации — допускается установка на подвижных механизмах;
• режим регулирования — работа совместно с клапанами и регуляторами расхода;
• режим частого обслуживания — многократное подключение и отключение трубки.

Условия эксплуатации

Для корректной работы необходимо соблюдать стандартные условия монтажа и использования:

• чистая и ровная кромка трубки без заусенцев;
• использование трубок из полиуретана или полиамида;
• отсутствие перекосов при затяжке резьбы;
• применение уплотнительной ленты при необходимости;
• защита от попадания твёрдых частиц в канал;
• периодический осмотр уплотнений при интенсивной эксплуатации.

Области применения

Фитинг EMC EML08-04G-A используется в пневматических системах различного назначения:

• станки и автоматические производственные линии;
• пневмоцилиндры и исполнительные механизмы;
• упаковочные машины и транспортёры;
• системы управления заслонками и клапанами;
• роботизированные комплексы;
• оборудование подготовки воздуха;
• лабораторные и технологические установки.

Таким образом, штуцер угловой поворотный EMC EML08-04G-A является универсальным элементом пневматической системы, обеспечивающим герметичное и удобное соединение трубопроводов. Компактность, надёжность и простота эксплуатации делают его эффективным решением для промышленной автоматизации и инженерных систем.
