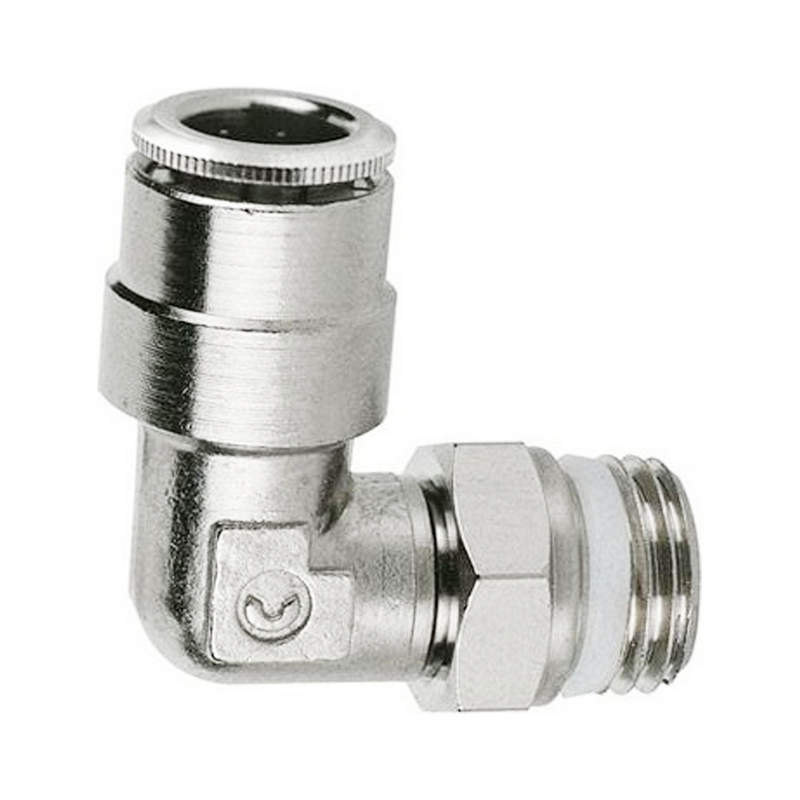

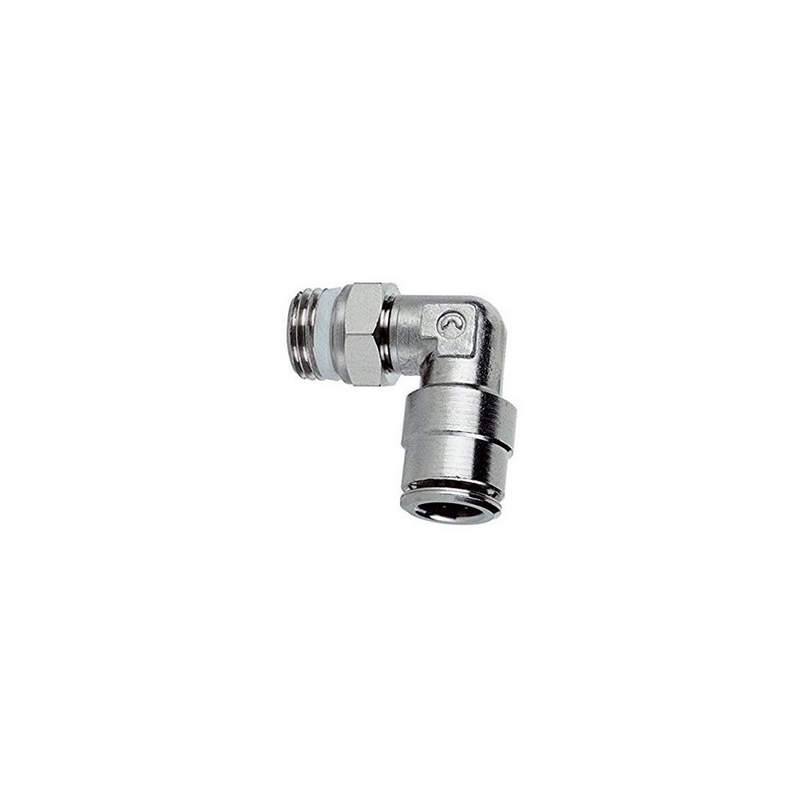

Штуцер Camozzi S6520 10-1/4: компактное решение для надежных пневмосоединений

Пневматические системы широко используются в промышленности благодаря простоте управления, высокой скорости работы исполнительных механизмов и безопасности эксплуатации. Надёжность таких систем во многом определяется качеством соединительных элементов. Одним из распространённых компонентов является штуцер Camozzi S6520 10-1/4, предназначенный для соединения пневматической трубки с резьбовым портом оборудования. Он обеспечивает герметичное, быстроразъёмное и многократно обслуживаемое соединение без необходимости пайки или сварки.

Основные технические характеристики

Ключевые параметры штуцера определяют диапазон его применения и допустимые рабочие нагрузки. Ниже перечислены основные характеристики:

• тип соединения – цанговое быстроразъёмное для пластиковых пневмотрубок;
• размер трубки – наружный диаметр 10 мм; обеспечивает плотную фиксацию без деформации;
• присоединительная резьба – 1/4 дюйма; совместима со стандартными портами пневмоаппаратуры;
• рабочая среда – сжатый воздух, вакуум, инертные газы;
• рабочее давление – до 10 бар при стандартных условиях эксплуатации;
• давление разрушения – значительно выше номинального; предусмотрен запас прочности;
• рабочая температура – приблизительно от -20 C до +80 C; допускается эксплуатация в цехах без отопления;
• материал корпуса – никелированная латунь; устойчива к коррозии и окислению;
• материал цанги – технополимер с высокой износостойкостью;
• уплотнение – эластомерное кольцо, обеспечивающее герметичность при вибрациях;
• герметизация резьбы – рассчитана на использование с уплотнительной лентой или герметиком.

Такие параметры позволяют применять фитинг в большинстве стандартных пневматических систем управления и транспортировки воздуха.

Конструктивные особенности

Конструкция серии S6520 разработана для быстрого монтажа и устойчивой работы в условиях вибрации и циклических нагрузок. Ниже представлены основные элементы:

• корпус – шестигранный, обеспечивает удобный монтаж гаечным ключом;
• резьбовая часть – выполнена с высокой точностью, исключает перекос при установке;
• цанговый механизм – фиксирует трубку за счёт кольцевого зажима при вставке;
• направляющая втулка – центрирует трубку и предотвращает повреждение кромки;
• уплотнительное кольцо – размещено внутри корпуса, герметизирует соединение по внешнему диаметру трубки;
• фиксирующее кольцо – освобождает трубку при нажатии, обеспечивая быстрое разъединение;
• антивибрационная посадка – трубка не ослабляется при колебаниях давления;
• компактность – допускает установку в плотных распределительных блоках;
• поверхностное покрытие – защищает от конденсата и масляных паров;
• многоразовое использование – допускает десятки циклов подключения без потери герметичности.

Конструкция обеспечивает баланс между простотой обслуживания и долговечностью соединения.

Принцип работы

Фитинг выполняет соединение пневмотрубки с оборудованием за счёт механического зажима и эластомерного уплотнения:

• трубка вставляется в отверстие до упора;
• цанга автоматически фиксирует её за наружную поверхность;
• уплотнительное кольцо обжимает трубку и предотвращает утечку воздуха;
• при подаче давления соединение дополнительно самоуплотняется;
• для отсоединения необходимо нажать фиксирующее кольцо;
• после нажатия цанга освобождает трубку без повреждения;
• соединение допускает повторное подключение;
• при вибрации трубка удерживается за счёт зубчатого профиля цанги.

Таким образом обеспечивается быстрое обслуживание системы без демонтажа оборудования.

Режимы эксплуатации

Штуцер рассчитан на длительную работу в различных режимах пневматических систем. Ниже приведены основные режимы:

• непрерывная подача воздуха – питание исполнительных механизмов;
• импульсный режим – работа с пневмоцилиндрами и клапанами;
• вакуумный режим – удержание разрежения без подсоса воздуха;
• переменное давление – циклическое включение компрессора;
• вибрационные нагрузки – установка на подвижных механизмах;
• температурные колебания – эксплуатация в производственных помещениях;
• быстрое обслуживание – частое отключение оборудования;
• влажная среда – наличие конденсата в пневмолинии;
• масляный туман – работа с пневмосмазкой.

Соблюдение допустимых параметров давления и температуры обеспечивает стабильную герметичность соединения.

Области применения

Фитинги Camozzi серии S6520 применяются в различных отраслях промышленности. Ниже перечислены основные области использования:

• автоматизированные производственные линии;
• пневматические распределительные шкафы;
• управление пневмоцилиндрами;
• робототехнические комплексы;
• упаковочные и фасовочные машины;
• станочное оборудование;
• системы транспортировки деталей;
• пневматические захваты и манипуляторы;
• испытательные стенды и лабораторные установки.

Универсальность конструкции позволяет использовать штуцер как в новых, так и модернизируемых установках.

Таким образом, штуцер Camozzi S6520 10-1/4 представляет собой надёжный соединительный элемент для пневматических линий. Он обеспечивает герметичное быстроразъёмное соединение, устойчивое к вибрациям и циклическим нагрузкам. Применение данного фитинга упрощает монтаж, повышает удобство обслуживания и увеличивает надёжность работы оборудования.
