Надежность контакта с штекером Dragon City Industries MC-104-3P-EN-EG

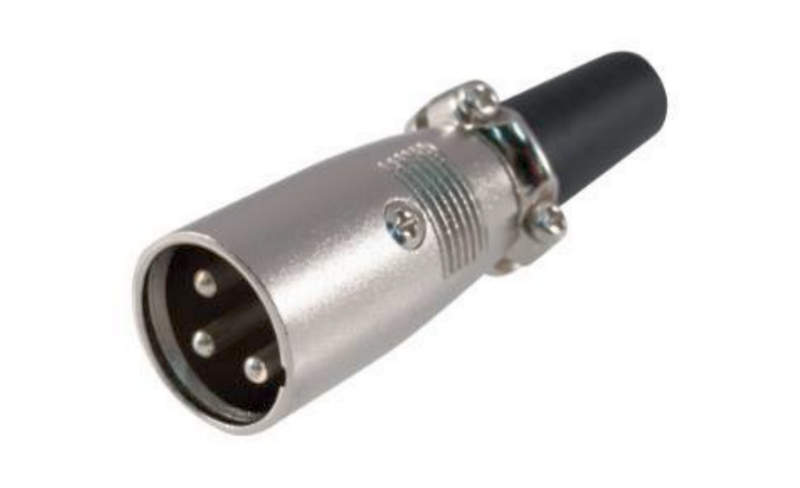

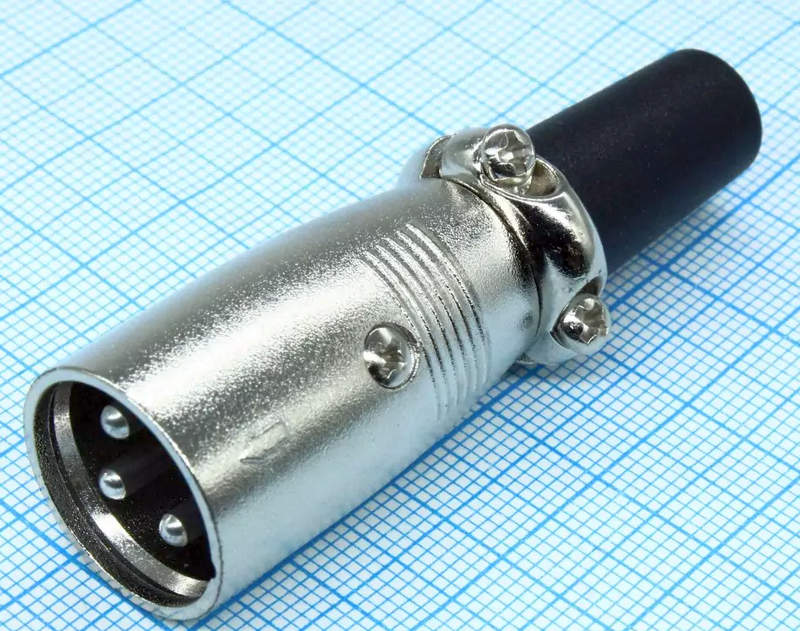

Кабельный штекер Dragon City Industries MC-104-3P-EN-EG предназначен для быстрого и надёжного подключения электрических цепей в промышленном оборудовании, автоматике и распределительных системах. Он используется как разъёмное соединение между кабелем и ответной панельной частью, обеспечивая передачу питания или сигнальных линий с возможностью многократного соединения и разъединения. Конструкция ориентирована на эксплуатацию в условиях вибрации, загрязнения и ограниченного пространства, где стационарные клеммные соединения неудобны или небезопасны.

Конструкция и механическое исполнение

Для понимания эксплуатационных возможностей важно рассмотреть конструкцию разъёма. Ниже перечислены основные элементы изделия:

• тип разъёма — кабельный штекер с фиксирующим соединением;
• количество контактов — 3 полюса для передачи питания или сигналов;
• форма корпуса — цилиндрическая с рифлёной поверхностью для удобного захвата рукой;
• фиксатор — накидная гайка или резьбовая муфта, предотвращающая самопроизвольное отсоединение;
• материал корпуса — ударопрочный технополимер, устойчивый к механическим нагрузкам;
• контактные штыри — латунные с гальваническим покрытием для снижения переходного сопротивления;
• кабельный ввод — уплотнительный зажим, предотвращающий натяжение проводов;
• встроенный сальник — обеспечивает герметичность и защиту от пыли и влаги.

Электрические характеристики

Ниже представлены параметры, определяющие допустимую нагрузку и область применения разъёма:

• номинальное напряжение — до 250...400 В переменного тока;
• номинальный ток — до 10...16 А на контакт при правильной обжимке проводника;
• частота — 50/60 Гц;
• контактное сопротивление — минимальное благодаря упругим контактным элементам;
• изоляционное сопротивление — высокое, исключает утечки между контактами;
• испытательное напряжение — выдерживает кратковременные повышенные потенциалы;
• допустимое сечение кабеля — обычно 0,75...2,5 мм2.

Материалы и защита

Надёжность разъёма напрямую зависит от материалов, используемых в конструкции. Основные особенности:

• контакты — латунь с никелевым или серебряным покрытием для защиты от окисления;
• изоляционная вставка — термостойкий диэлектрик, устойчивый к токам утечки;
• корпус — самозатухающий пластик, не поддерживает горение;
• уплотнение — эластомерное кольцо, сохраняющее форму при перепадах температуры;
• стойкость к маслам и технологическим жидкостям;
• устойчивость к ультрафиолету при наружной установке.

Принцип работы и соединение контактов

Работа штекера основана на механическом введении контактных штырей в гнёзда ответной части. Последовательность функционирования следующая:

• проводники подключаются к клеммам штекера;
• кабель фиксируется зажимом для снятия нагрузки с контактов;
• штекер вводится в ответную часть до упора;
• резьбовая муфта затягивается, обеспечивая механическую фиксацию;
• контактные пары прижимаются с заданным усилием, формируя электрическое соединение;
• при отсоединении муфта ослабляется и разъём размыкается без повреждения контактов.

Режимы эксплуатации

Разъём рассчитан на работу в различных условиях, характерных для промышленного применения. Основные режимы:

• передача питания исполнительным механизмам;
• подключение датчиков и сигнальных линий;
• временное подключение сервисного оборудования;
• работа при вибрации и периодических перемещениях кабеля;
• частые циклы соединения и разъединения без ухудшения контакта;
• эксплуатация в условиях повышенной влажности при соблюдении степени защиты.

Монтаж и подключение

Правильная сборка разъёма влияет на его электрическую и механическую надёжность. Основные этапы:

• снятие наружной оболочки кабеля на необходимую длину;
• зачистка жил без повреждения проводника;
• установка жил в контактные клеммы;
• затяжка винтов с нормированным усилием;
• фиксация кабеля зажимом;
• сборка корпуса и уплотнителя;
• проверка отсутствия люфта и надёжности фиксации.

Условия эксплуатации

Штекер рассчитан на длительную работу в промышленной среде. Основные параметры:

• температура окружающей среды — от −25 C до +70 C;
• относительная влажность — до 95 % без конденсата;
• степень защиты — до IP65 при правильной сборке;
• устойчивость к вибрации оборудования;
• работа в пылевых и производственных помещениях;
• допускается эксплуатация на открытом воздухе при защите от прямого попадания воды.

Преимущества использования

Применение разъёма MC-104-3P-EN-EG обеспечивает ряд эксплуатационных преимуществ:

• быстрое подключение оборудования;
• многократное соединение без ухудшения параметров;
• защита кабеля от вырывания;
• снижение времени обслуживания;
• повышение ремонтопригодности;
• компактность и аккуратная прокладка проводов;
• универсальность использования в различных системах.

Области применения

Разъём применяется в оборудовании различных отраслей промышленности. Основные направления:

• станочное оборудование;
• конвейерные системы;
• системы освещения и питания;
• вентиляционные установки;
• насосные агрегаты;
• мобильные механизмы и переносное оборудование;
• измерительные и испытательные стенды.

Таким образом, кабельный штекер Dragon City Industries MC-104-3P-EN-EG представляет собой надёжный разъёмный элемент, обеспечивающий безопасное и удобное подключение электрических цепей. Продуманная конструкция, стойкие материалы и стабильные электрические характеристики позволяют применять его в промышленной автоматике и силовых системах. Использование штекерного соединения повышает удобство обслуживания оборудования и обеспечивает долговременную эксплуатацию электрических соединений.
