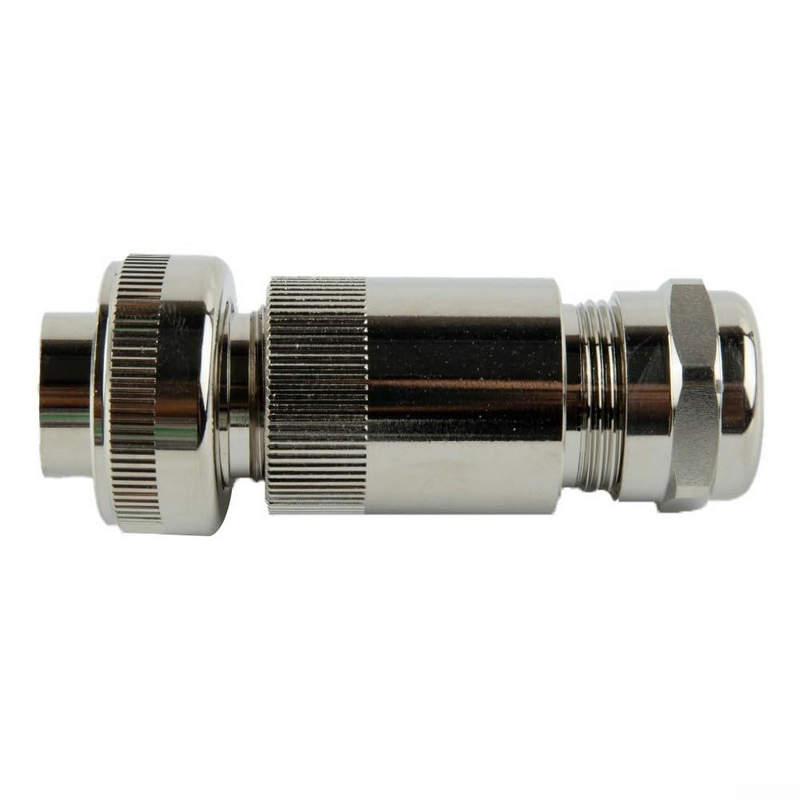

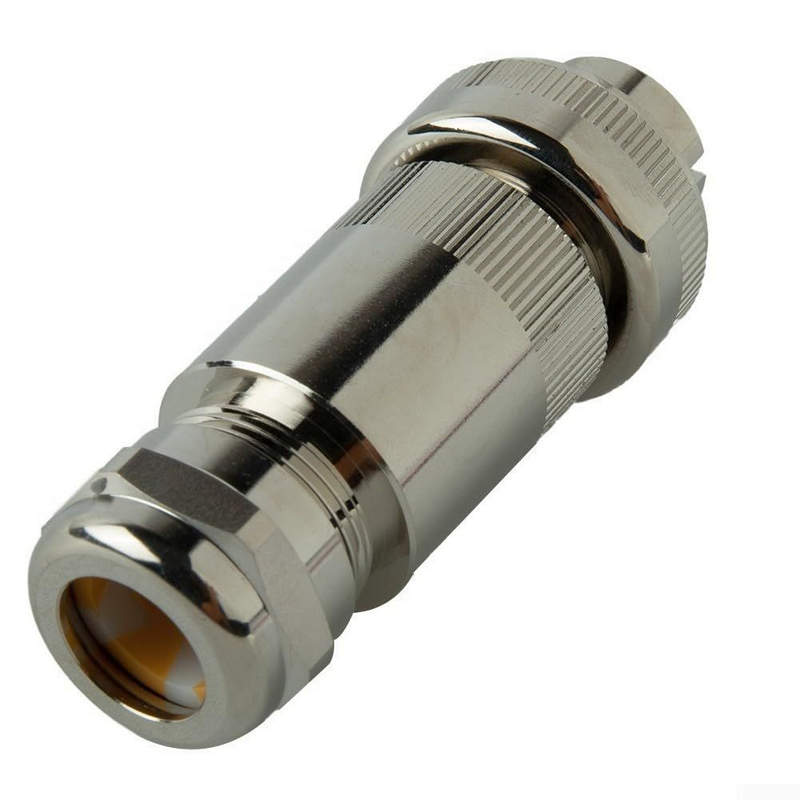

Штекер для пропорционального клапана Bosch Rexroth R900021267 — надежное электрическое соединение в гидросистемах

Штекер Bosch Rexroth R900021267 предназначен для подключения пропорциональных гидравлических клапанов к системе управления. Он выполняет функцию электрического интерфейса между электронным регулятором и электромагнитом клапана, обеспечивая передачу управляющего сигнала и питания.

Электрические характеристики

Работа соединителя определяется допустимыми токами, напряжением и стабильностью контакта. Ниже перечислены основные параметры штекера R900021267:

• тип разъёма — промышленный разъём для пропорциональных катушек;
• номинальное напряжение — до 24 В DC;
• номинальный ток — до 3 А на контакт;
• количество контактов — 3 или 4 в зависимости от исполнения клапана;
• сопротивление контакта — минимальное, обеспечивает точную передачу управляющего сигнала;
• класс защиты — до IP65 при установленном кабельном вводе;
• тип сигнала — аналоговый управляющий ток или ШИМ;
• полярность — фиксированная, исключает неправильное подключение.

Преимущества конструкции

Использование штатного соединителя обеспечивает стабильную работу клапана и электроники:

• надёжный контакт без потерь сигнала;
• простая установка и демонтаж;
• устойчивость к промышленной среде;
• защита от переполюсовки;
• герметичность соединения;
• долговечность при многократных циклах подключения;
• совместимость с оригинальными клапанами Bosch Rexroth.

Учёт промышленной эксплуатации

Разъём выполнен с учётом промышленной эксплуатации и устойчивости к внешним воздействиям. Конструктивные особенности:

• корпус — ударопрочный термостойкий пластик;
• контакты — латунные с гальваническим покрытием для предотвращения окисления;
• кабельный ввод — герметичный, с зажимной гайкой для фиксации кабеля;
• уплотнение — эластомерное кольцо для защиты от влаги и пыли;
• фиксация — винтовое крепление к катушке клапана;
• маркировка — обозначение контактов для корректного подключения;
• защита от вибраций — плотная посадка исключает самопроизвольное отсоединение.

Принцип работы

Функционирование штекера заключается в передаче управляющего сигнала от контроллера к электромагнитной катушке клапана. Последовательность взаимодействия:

• контроллер формирует управляющий сигнал;
• сигнал подаётся по кабелю к контактам штекера;
• контакты передают ток на катушку пропорционального клапана;
• катушка создаёт магнитное поле;
• магнитное поле перемещает якорь клапана, изменяя проходное сечение;
• изменяется расход или давление рабочей жидкости.

Режимы работы

Штекер функционирует в различных режимах в составе гидравлической системы:

• режим непрерывного управления — постоянный ток регулирует положение клапана;
• режим ШИМ — импульсный сигнал управляет степенью открытия;
• режим тестирования — проверка сопротивления катушки и наличия сигнала;
• режим диагностики — контроль обрыва или короткого замыкания;
• режим отключения — снятие напряжения приводит к возврату клапана в исходное положение.

Условия эксплуатации

Для надёжной работы необходимо соблюдать условия монтажа и окружающей среды:

• температура эксплуатации — от −25 до +80 C;
• защита от влаги — корректная затяжка кабельного ввода;
• устойчивость к маслам — материалы совместимы с гидравлическими жидкостями;
• вибрационная стойкость — допускается установка на подвижных механизмах;
• правильная разводка кабеля — исключение натяжения и перегиба у входа;
• периодический контроль — проверка плотности контактов.

Области применения

Штекер R900021267 используется совместно с пропорциональными клапанами в различных системах:

• гидравлические прессы и станки;
• мобильная строительная техника;
• литьевые машины и термопластавтоматы;
• системы позиционирования и сервоприводы;
• испытательные стенды;
• оборудование металлургии и обработки материалов.

Таким образом, штекер Bosch Rexroth R900021267 является важным элементом системы управления пропорциональным клапаном, обеспечивая точную передачу управляющего сигнала и надёжное соединение в условиях промышленной эксплуатации. Его применение гарантирует стабильную работу гидравлического оборудования и корректную реакцию исполнительных механизмов на управляющие команды.
