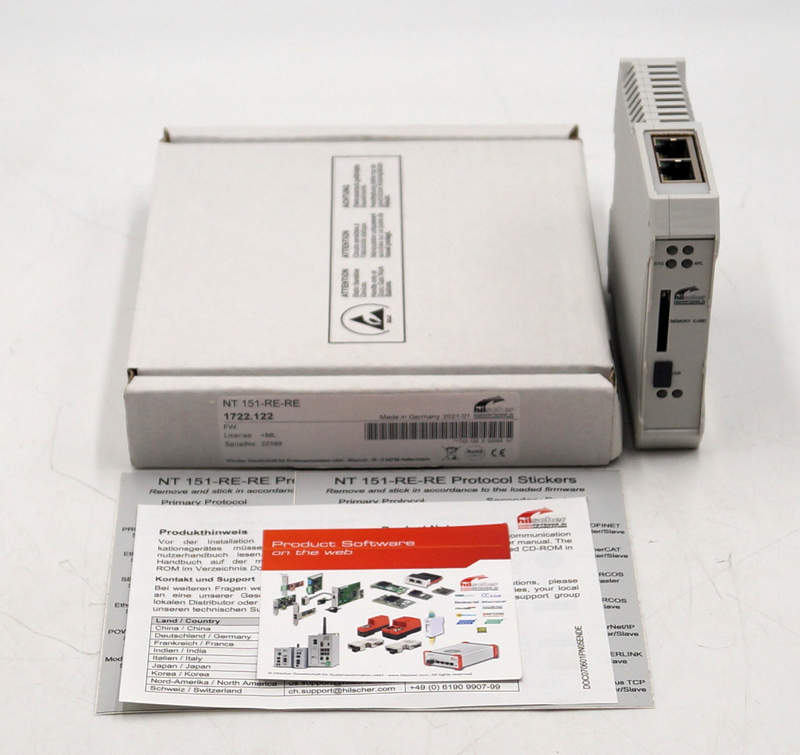

Промышленный шлюз Hilscher NT 151-RE-RE для высокоскоростной передачи данных и синхронизации процессов

В современных системах промышленной автоматизации часто возникает необходимость обмена данными между контроллерами и устройствами, использующими разные промышленные протоколы. Для решения таких задач применяются коммуникационные шлюзы реального времени. Модель Hilscher NT 151-RE-RE относится к универсальным промышленным интерфейсным преобразователям, обеспечивающим прозрачный и синхронный обмен данными между сегментами сети управления без участия верхнего уровня SCADA или компьютера. Устройство предназначено для интеграции технологических участков, объединения разнородных сетей и обеспечения детерминированной передачи сигналов в режиме реального времени.

Основные технические характеристики

Рабочие параметры шлюза определяют его пригодность для использования в высокоскоростных сетях управления и системах реального времени. Ниже перечислены ключевые характеристики:

• тип устройства – промышленный сетевой шлюз реального времени с независимыми коммуникационными портами;
• количество сетевых интерфейсов – два Ethernet-порта, каждый может работать в собственной промышленной сети;
• скорость передачи данных – до 100 Мбит/с, с поддержкой детерминированного обмена;
• режим обмена – циклический и ациклический, с приоритетом данных управления;
• время обновления данных – до нескольких миллисекунд, в зависимости от размера области обмена;
• питание – 24 В DC, стандарт промышленного питания шкафов автоматики;
• потребляемый ток – малый, позволяет подключение к общей шине питания контроллеров;
• гальваническая развязка – между интерфейсами и питанием, предотвращает влияние помех и разности потенциалов;
• объём буфера обмена – достаточный для передачи входных, выходных и диагностических данных одновременно;
• поддержка диагностики – передача статуса соединения, ошибок и состояния сети в реальном времени.

Такие параметры позволяют использовать шлюз в системах, требующих точной синхронизации оборудования и быстрого обмена сигналами.

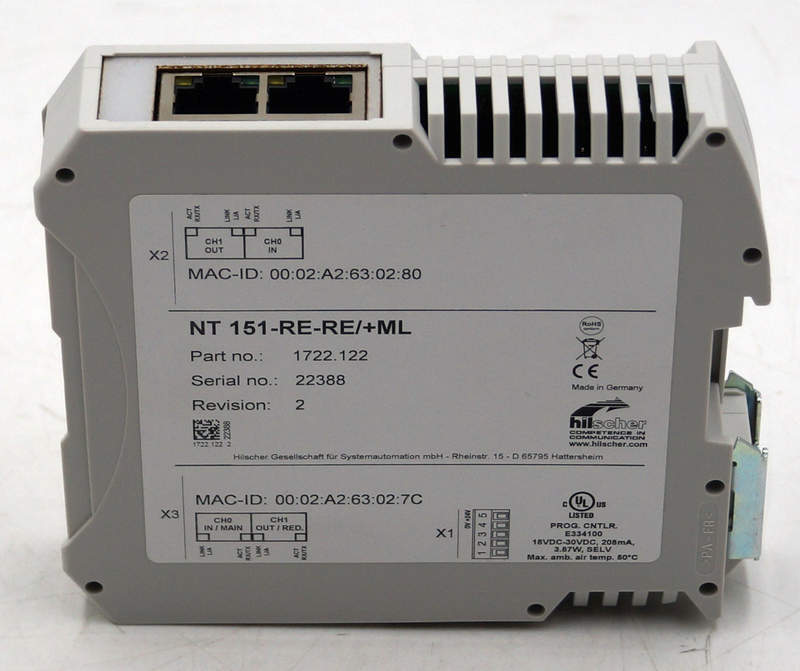

Конструктивные особенности

Аппаратная конструкция устройства ориентирована на монтаж в промышленный шкаф и длительную непрерывную эксплуатацию:

• корпус – узкий модульный, рассчитан на установку на DIN-рейку;
• материал – ударопрочный термостойкий пластик с экранирующими элементами;
• разъёмы – промышленный Ethernet RJ45 с защёлкой и устойчивостью к вибрациям;
• индикация – светодиодные индикаторы состояния питания, связи и обмена данными;
• внутренний процессор – специализированный коммуникационный контроллер с аппаратной обработкой протоколов;
• охлаждение – пассивное, без вентиляторов, что исключает износ подвижных частей;
• память – энергонезависимая для хранения конфигурации;
• защита – устойчивость к электромагнитным помехам и импульсным перенапряжениям;
• крепление – фиксация защёлкой на стандартной монтажной рейке;
• температурная стабильность – работа в условиях промышленных шкафов без дополнительного охлаждения.

Конструкция обеспечивает надёжность при круглосуточной работе и устойчивость к промышленным условиям эксплуатации.

Принцип работы

Шлюз выполняет функцию двунаправленного преобразования протоколов с сохранением временных характеристик сигналов:

• данные принимаются с одной промышленной сети через первый интерфейс;
• встроенный контроллер преобразует структуру телеграмм в формат второй сети;
• области входов и выходов синхронизируются в памяти обмена;
• данные передаются во вторую сеть без участия ПЛК-мастера;
• задержка передачи минимальна за счёт аппаратной обработки протокола;
• в случае обрыва связи формируется диагностический сигнал;
• циклические данные обновляются с фиксированным периодом;
• ациклические сообщения передаются параллельно без нарушения синхронизации;
• конфигурация хранится во внутренней памяти и загружается при включении.

Таким образом, шлюз функционирует как прозрачный мост между сетями, не требуя программирования логики.

Режимы работы

Устройство поддерживает несколько режимов взаимодействия с сетью:

• режим ввода-вывода – обмен данными между двумя контроллерами или удалёнными станциями;
• режим мастер-слейв – один сегмент управляет вторым через область памяти;
• режим мостового соединения – объединение двух участков сети в одну логическую систему;
• режим диагностики – передача статусов оборудования в систему мониторинга;
• режим горячей замены – восстановление связи без перезапуска всей линии;
• режим резервирования – работа в системах с дублирующим контроллером;
• режим конфигурирования – настройка параметров через сервисный интерфейс;
• режим безопасного останова – при потере связи значения выходов переводятся в заданное состояние;
• режим синхронизации – выравнивание времени обмена между сегментами.

Гибкость режимов позволяет применять устройство в сложных распределённых системах управления.

Области применения

Шлюз Hilscher NT 151-RE-RE используется там, где требуется взаимодействие оборудования разных производителей и протоколов:

• автоматизированные производственные линии – обмен данными между станками и роботами;
• конвейерные системы – синхронизация приводов и датчиков;
• упаковочные машины – связь между участками подачи, фасовки и маркировки;
• энергетические установки – интеграция частотных преобразователей и контроллеров;
• системы водоснабжения – связь насосных станций и диспетчерских пунктов;
• складская логистика – управление транспортными тележками и сортировщиками;
• модернизация оборудования – подключение старых устройств к новым контроллерам;
• испытательные стенды – объединение измерительных модулей разных стандартов.

Использование шлюза позволяет избежать полной замены оборудования при переходе на новую систему управления.

Таким образом, шлюз реального времени Hilscher NT 151-RE-RE представляет собой эффективный инструмент объединения промышленных сетей без сложного программирования. Аппаратная обработка протоколов обеспечивает быстрый обмен данными и устойчивость к задержкам, а универсальность интерфейсов позволяет интегрировать оборудование различных поколений. Применение устройства повышает гибкость автоматизированных систем и продлевает срок службы существующих производственных линий.
