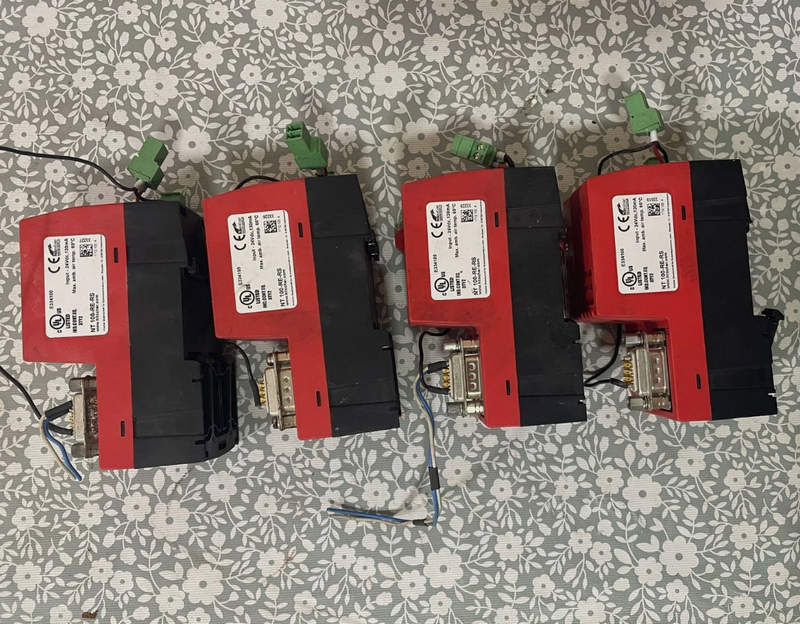

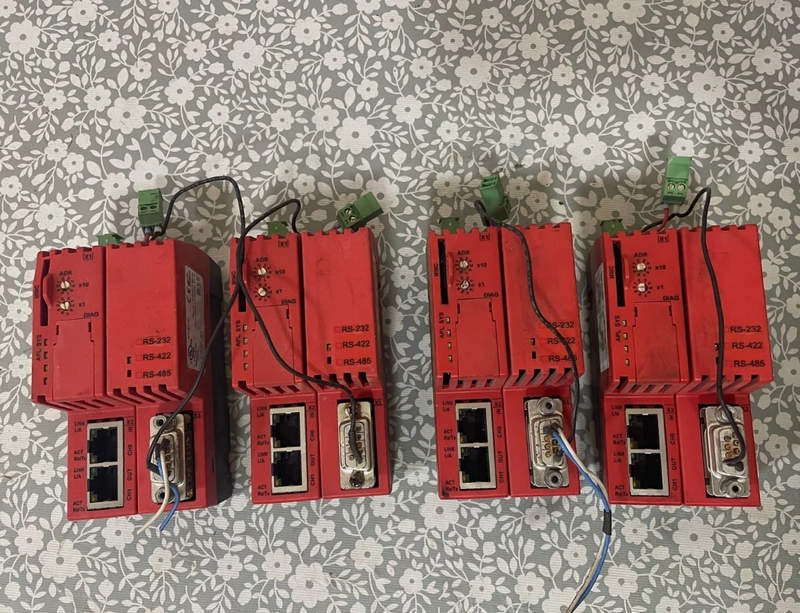

Шлюз NT 100-RE-RS — стабильная работа сетей в промышленной среде

Шлюз реального времени Hilscher NT 100-RE-RS относится к классу промышленных коммуникационных преобразователей, предназначенных для сопряжения различных протоколов и интерфейсов управления. Устройство выполняет функцию промежуточного узла между контроллерами, приводами, датчиками и системами верхнего уровня, обеспечивая обмен данными в реальном времени без существенных задержек. Основное применение — модернизация оборудования, подключение последовательных устройств к промышленным сетям и интеграция разнородных протоколов в единую систему управления.

Аппаратная архитектура

Для понимания возможностей устройства необходимо рассмотреть его аппаратную структуру. Основные элементы конструкции включают:

встроенный коммуникационный процессор реального времени netX, выполняющий обработку протоколов независимо от центральной системы;
разделение на интерфейс промышленной сети и последовательный интерфейс RS-232/RS-485;
оперативная память буферизации данных для предотвращения потерь при высокой нагрузке;
энергонезависимая память конфигурации для хранения параметров сети и режимов работы;
светодиодная индикация состояния связи, питания и активности обмена;
гальваническая развязка интерфейсов, предотвращающая распространение помех и разности потенциалов;
промышленный корпус с возможностью крепления на DIN-рейку.

Электрические характеристики

Ниже приведены основные параметры питания и электрической совместимости устройства:

напряжение питания — 24 В постоянного тока;
допустимое отклонение напряжения — ±20 %;
потребляемый ток — в пределах 150–300 мА в зависимости от нагрузки сети;
защита от переполюсовки и импульсных помех;
гальваническая изоляция интерфейсов — до нескольких сотен вольт между портами;
устойчивость к промышленным помехам и электромагнитным наводкам;
поддержка непрерывной работы 24/7.

Коммуникационные интерфейсы

Шлюз предназначен для объединения различных сетей, поэтому ключевое значение имеет поддержка интерфейсов связи. Ниже раскрыты особенности:

последовательный порт — RS-232 или RS-485 для подключения датчиков, приводов и контроллеров;
сетевой порт — промышленный Ethernet или полевой протокол в зависимости от версии;
скорость передачи данных — от низких скоростей последовательного обмена до мегабитных сетевых;
буферизация пакетов при несоответствии скоростей интерфейсов;
автоматическое согласование параметров соединения;
поддержка многоточечного обмена в режиме шины;
контроль ошибок передачи и повтор отправки кадров.

Принцип работы и обмен данными

Работа шлюза основана на преобразовании форматов сообщений между различными сетями. Основной алгоритм функционирования следующий:

данные поступают через последовательный интерфейс от подключённого устройства;
процессор анализирует структуру пакета и сопоставляет его с объектами внутренней таблицы;
происходит преобразование протокола в формат промышленной сети;
кадр передаётся в сеть реального времени с учётом временных слотов обмена;
ответ от сети принимается и преобразуется обратно в формат последовательного интерфейса;
вся операция происходит циклически с фиксированным временем отклика;
при перегрузке данные временно сохраняются в буфере.

Режимы работы

Устройство поддерживает несколько режимов функционирования, которые определяются конфигурацией проекта. Ниже перечислены основные варианты:

режим прозрачного моста — передача данных без изменения структуры пакета;
режим протокольного преобразователя — полное преобразование телеграмм между сетями;
режим мастера последовательной сети — опрос ведомых устройств по расписанию;
режим ведомого — ответ на запросы контроллера;
циклический обмен — периодическая передача данных по временной диаграмме;
событийный обмен — передача при изменении состояния входных параметров;
диагностический режим — выдача статусов и кодов ошибок.

Конфигурирование и настройка

Для работы шлюза требуется предварительная настройка параметров сети и устройств. Процесс включает:

загрузка конфигурационного файла через инженерное ПО;
задание скорости и формата последовательного интерфейса;
описание структуры входных и выходных данных;
привязка переменных к объектам сети;
настройка таймингов опроса;
проверка соединения через встроенные средства диагностики;
сохранение параметров во внутренней памяти.

Условия эксплуатации

Устройство рассчитано на промышленное использование и устойчиво к неблагоприятным условиям окружающей среды. Основные параметры эксплуатации:

температурный диапазон — от −20 C до +60 C;
влажность — до 95 % без конденсации;
устойчивость к вибрации и ударам в пределах промышленных стандартов;
установка внутри шкафов управления;
не требуется активное охлаждение;
возможность круглосуточной работы без обслуживания.

Преимущества применения

Использование Hilscher NT 100-RE-RS даёт ряд практических преимуществ при построении автоматизированных систем:

объединение оборудования разных производителей в одной сети;
снижение нагрузки на основной контроллер;
детерминированный обмен данными;
упрощение модернизации старых установок;
гальваническая развязка интерфейсов;
уменьшение задержек передачи;
повышение стабильности системы управления.

Области применения

Шлюз применяется в различных отраслях промышленности, где требуется обмен данными между разными интерфейсами. Наиболее характерные направления:

конвейерные линии и упаковочные машины;
станки с ЧПУ и приводы движения;
энергетические распределительные системы;
системы учёта и мониторинга;
диспетчеризация технологических процессов;
транспортные и складские комплексы;
модернизация устаревшего оборудования с последовательными интерфейсами.

В целом, Hilscher NT 100-RE-RS является специализированным коммуникационным шлюзом, обеспечивающим надёжное преобразование протоколов и обмен данными в реальном времени. Благодаря аппаратному процессору, гибкой конфигурации и промышленному исполнению устройство эффективно решает задачи интеграции оборудования различных поколений и стандартов. Его применение повышает устойчивость автоматизированных систем и упрощает построение распределённых сетей управления.
