Надежный промышленный шлюз Monico CDL-MCLE-FWM для точной передачи диагностических данных

Шлюз Monico CDL-MCLE-FWM представляет собой промышленное устройство преобразования и маршрутизации протоколов, предназначенное для интеграции контроллеров, двигателей, датчиков и систем мониторинга в единую сеть. Основная задача прибора — обмен данными между оборудованием с различными интерфейсами без изменения логики работы существующих установок. Шлюз применяется в энергетике, судостроении, генераторных установках, системах автоматизации и диспетчеризации, где требуется объединить полевые устройства и SCADA-системы.

Аппаратные характеристики

Надёжность коммуникации и стабильность передачи информации определяются аппаратной частью устройства. Ниже приведены ключевые параметры CDL-MCLE-FWM:

• тип устройства — промышленный протокольный шлюз с функцией сбора и передачи данных;
• процессор — встроенный контроллер реального времени с приоритетной обработкой пакетов;
• оперативная память — достаточный объём для буферизации и обработки нескольких потоков данных;
• энергонезависимая память — хранение конфигурации, таблиц регистров и логов событий;
• питание — 24 В DC, допускается диапазон 18–36 В DC;
• потребляемая мощность — низкая, рассчитана на круглосуточную работу;
• рабочая температура — от −20 до +70 C;
• монтаж — на DIN-рейку, защёлка быстрого крепления;
• индикация — светодиоды питания, активности сети и обмена данными;
• гальваническая изоляция — разделение интерфейсов для защиты от помех и разности потенциалов.

Интерфейсы связи

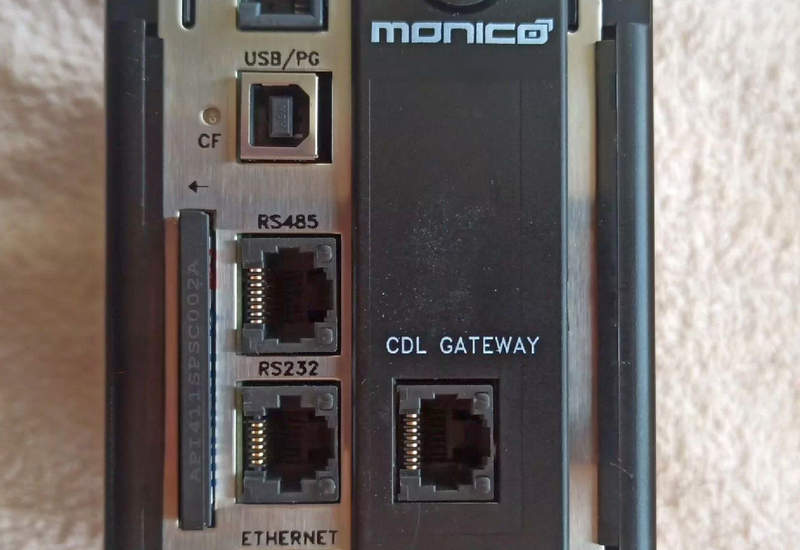

Для подключения оборудования шлюз оснащён набором коммуникационных портов. Далее перечислены поддерживаемые интерфейсы:

• Ethernet — основной канал обмена данными с системой верхнего уровня;
• RS-232 — связь с локальными контроллерами и сервисным оборудованием;
• RS-485 — многоточечная шина для датчиков и исполнительных устройств;
• CAN-интерфейс — обмен с электронными блоками управления двигателей;
• USB или сервисный порт — конфигурирование и обновление прошивки;
• поддержка TCP/IP — передача данных по промышленной сети;
• возможность одновременной работы нескольких каналов связи.

Поддерживаемые протоколы

Шлюз предназначен для преобразования форматов данных между различными системами. Ниже перечислены типовые протоколы обмена:

• Modbus RTU — работа по последовательной линии связи;
• Modbus TCP — передача через Ethernet;
• J1939 — взаимодействие с двигателями и генераторами;
• SNMP — мониторинг состояния устройства;
• пользовательские таблицы регистров — сопоставление адресов данных между устройствами;
• режим прозрачного туннелирования — передача пакетов без преобразования.

Принцип работы

Функционирование шлюза основано на приёме, обработке и пересылке данных между сетями. Последовательность действий:

• устройство принимает пакет данных с одного интерфейса;
• анализирует протокол и определяет адрес источника;
• преобразует структуру сообщения в формат целевой сети;
• производит сопоставление регистров по таблице конфигурации;
• передаёт преобразованный пакет в другую сеть;
• фиксирует событие в журнале при возникновении ошибки;
• обеспечивает циклический опрос подключённых устройств.

Преимущества устройства

Применение шлюза обеспечивает ряд эксплуатационных достоинств:

• совместимость различных протоколов без замены оборудования;
• устойчивость к промышленным помехам;
• гибкая настройка обмена данными;
• непрерывная работа 24/7;
• упрощение структуры сети;
• снижение нагрузки на центральный контроллер;
• быстрое внедрение в существующие системы.

Режимы обмена данными

Шлюз поддерживает несколько режимов коммуникации, позволяющих адаптировать его под различные задачи:

• режим мастер — активный опрос полевых устройств по расписанию;
• режим slave — ответ на запросы от системы верхнего уровня;
• режим ретрансляции — передача сообщений между сетями без изменения логики;
• режим буферизации — временное хранение данных при обрыве связи;
• режим фильтрации — передача только выбранных параметров;
• режим синхронизации — обновление регистров по заданному интервалу;
• режим диагностики — выдача состояния каналов и ошибок соединения.

Функции обработки данных

Встроенное программное обеспечение обеспечивает дополнительную обработку информации. Возможности обработки:

• масштабирование значений — преобразование инженерных единиц;
• логическое преобразование — формирование дискретных сигналов;
• сравнение порогов — генерация тревожных состояний;
• временная метка — фиксация момента изменения параметра;
• архивирование — хранение последних значений при потере связи;
• табличное сопоставление — соответствие регистров разных протоколов.

Условия эксплуатации

Для длительной работы устройства необходимо соблюдать стандартные условия установки:

• установка в электрическом шкафу или защищённом корпусе;
• отсутствие конденсации влаги на плате;
• экранированные кабели для интерфейсов RS-485 и CAN;
• заземление корпуса при промышленном применении;
• отсутствие сильных вибраций вне допустимых значений;
• регулярная проверка соединений и состояния индикации.

Области применения

Шлюз Monico CDL-MCLE-FWM используется в системах, где требуется объединение разных типов оборудования:

• дизель-генераторные установки и энергокомплексы;
• системы мониторинга двигателей и турбин;
• промышленные линии автоматизации;
• системы диспетчеризации зданий;
• телеметрия удалённых объектов;
• интеграция оборудования в SCADA-системы;
• сбор параметров датчиков и передача в облачные сервисы.

Таким образом, шлюз Monico CDL-MCLE-FWM обеспечивает стабильный обмен данными между оборудованием с различными интерфейсами, позволяя объединить устройства в единую систему управления. Гибкость конфигурации, промышленная надёжность и поддержка нескольких протоколов делают его эффективным решением для интеграции и мониторинга технологических процессов.
