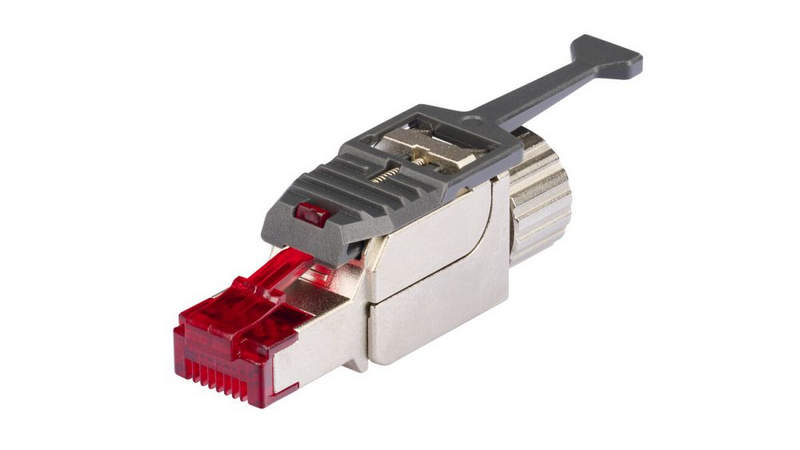

Штекер RJ45 Stecker FM45 Feldkonfekt 21700540: промышленная надежность и точная передача данных

Промышленные системы передачи данных требуют устойчивых и надёжных соединений, особенно при работе в условиях вибраций, электромагнитных помех и повышенной влажности. Полевые конфигурируемые разъёмы позволяют выполнять монтаж непосредственно на объекте без заводской сборки кабеля. Штекер RJ45 Stecker FM45 Feldkonfekt 21700540 относится к категории полевых Ethernet-коннекторов, предназначенных для подключения промышленного оборудования к сетям передачи данных с сохранением стабильности сигнала и защиты соединения.

Электрические характеристики

Рабочие параметры определяют способность разъёма обеспечивать стабильную передачу цифрового сигнала без потерь и искажений. Ниже перечислены ключевые характеристики:

• категория передачи – до Cat5e/Cat6 в зависимости от кабеля; обеспечивает передачу данных до 1000 Мбит/с;
• тип интерфейса – стандартный Ethernet 10/100/1000Base-T; совместимость с ПЛК, промышленными коммутаторами и панелями оператора;
• рабочее напряжение – сигнальное низковольтное; допускает использование в сетях передачи данных без дополнительной изоляции;
• контактное сопротивление – минимальное благодаря позолоченным контактам; обеспечивает стабильную передачу пакетов без отражений;
• экранирование – 360 контакт с оплёткой кабеля; уменьшает влияние электромагнитных помех;
• импеданс – согласованный с витой парой; предотвращает рассогласование линии;
• потери сигнала – низкие на всей длине соединения; допускает использование на максимальной длине сегмента Ethernet;
• устойчивость к повторным подключениям – рассчитан на многократные циклы соединения без ухудшения электрических параметров.

Такие характеристики позволяют применять разъём в системах, чувствительных к задержкам и потерям данных.

Конструктивные особенности

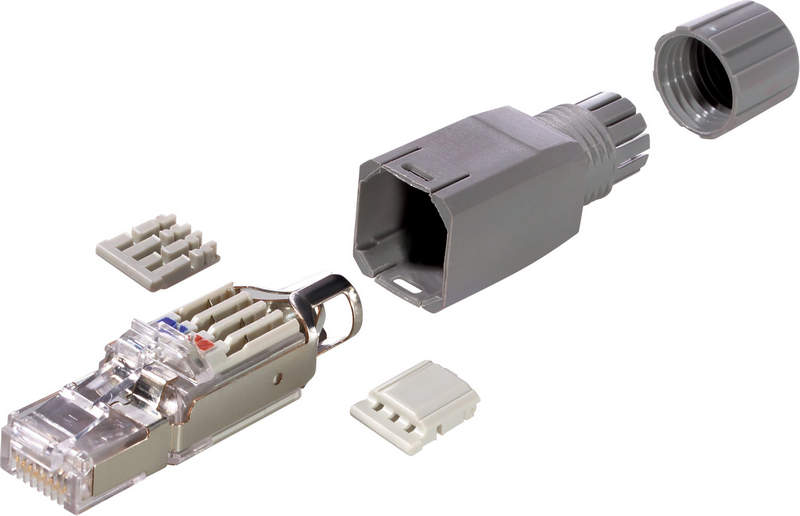

Конструкция полевого штекера ориентирована на быструю сборку и надёжность в условиях производства. Ниже представлены основные элементы:

• корпус – металлический экранированный, устойчивый к механическим воздействиям;
• тип монтажа – без использования специального обжимного инструмента; сборка выполняется отверткой;
• ввод кабеля – гермоввод с зажимом, обеспечивающий разгрузку натяжения;

• контакты – IDC-тип, прорезающий изоляцию проводников при затяжке;
• маркировка проводников – цветовая схема T568A/T568B нанесена внутри корпуса;
• защита от изгиба – хвостовик с фиксацией оболочки кабеля;
• разборная конструкция – допускает повторную сборку и замену кабеля;
• степень защиты – после сборки достигается промышленный уровень защиты от пыли и брызг;
• габариты – компактные, подходят для плотной установки в шкафах;
• устойчивость к вибрациям – фиксирующий механизм предотвращает самопроизвольное разъединение.

Конструкция рассчитана на монтаж непосредственно возле оборудования без предварительной подготовки кабеля на производстве.

Принцип работы

Работа штекера основана на создании электрического контакта между проводниками витой пары и контактами интерфейса Ethernet:

• кабель вводится в корпус и фиксируется зажимом;
• пары проводников укладываются по цветовой схеме;
• при затяжке контактные ножи прорезают изоляцию и прижимаются к медным жилам;
• экран кабеля прижимается к корпусу, создавая круговое экранирование;
• после закрытия корпуса образуется герметичное соединение;
• разъём подключается к сетевому порту оборудования;
• сигнал передаётся по всем четырём парам без необходимости пайки;
• при необходимости разъём может быть разобран и установлен повторно.

Такой принцип позволяет выполнить монтаж быстро и с минимальной вероятностью ошибки.

Режимы эксплуатации

Разъём допускает использование в различных условиях эксплуатации промышленного оборудования. Ниже перечислены основные режимы:

• непрерывная передача данных – работа в сетях управления и мониторинга;
• импульсный обмен – передача пакетов реального времени между контроллерами;
• вибрационная нагрузка – эксплуатация на станках и приводах;
• повышенная влажность – установка в производственных помещениях и наружных шкафах;
• температурные колебания – работа в неотапливаемых цехах;
• частое переподключение – сервисные линии и тестовые стенды;
• электромагнитные помехи – рядом с частотными преобразователями и двигателями;
• длительная эксплуатация – стабильность контакта без обслуживания.

Правильная сборка и фиксация кабеля обеспечивают устойчивость соединения во всех режимах.

Области применения

Штекер RJ45 FM45 Feldkonfekt применяется в системах передачи данных промышленного уровня. Ниже перечислены основные области:

• подключение датчиков и исполнительных механизмов с Ethernet-интерфейсом;
• соединение ПЛК и распределённых модулей ввода-вывода;
• промышленные коммутаторы и маршрутизаторы;
• панели оператора и HMI-терминалы;
• роботизированные комплексы;
• конвейерные линии и сортировочные системы;
• испытательные стенды и лабораторные установки;
• мобильные сервисные подключения оборудования.

Использование полевого разъёма ускоряет монтаж и сокращает количество готовых кабелей на складе.

Таким образом, штекер RJ45 Stecker FM45 Feldkonfekt 21700540 представляет собой удобное решение для создания Ethernet-соединений непосредственно на объекте. Он обеспечивает стабильную передачу данных, защиту от помех и надёжность контакта в условиях промышленной эксплуатации. Применение полевых конфигурируемых разъёмов упрощает монтаж, повышает гибкость системы и снижает время обслуживания оборудования.
