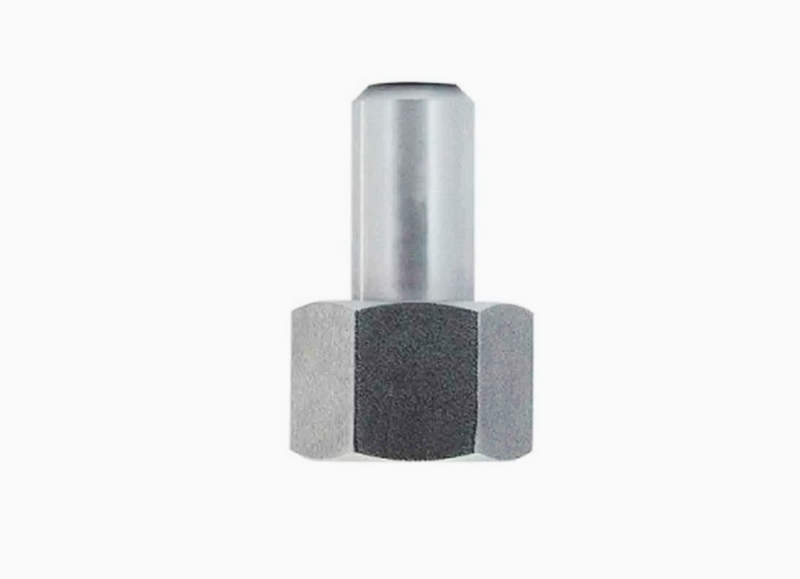

Штуцер Bosch Rexroth AB20-11/A12-C22K: промышленный стандарт качества

Штуцер AB20-11/A12-C22K с артикулом R900142648 предназначен для соединения элементов гидравлических и пневматических систем, обеспечивая герметичную стыковку трубопроводов, рукавов высокого давления и распределительных блоков. Деталь применяется в промышленной гидравлике, мобильной технике, станочном оборудовании и системах управления потоками рабочих жидкостей. Конструкция рассчитана на многократные циклы монтажа и демонтажа без потери герметичности.

Основные технические характеристики

Рабочие параметры штуцера определяют его допустимые нагрузки и совместимость с трубопроводной арматурой. Ниже приведены ключевые характеристики изделия:

• тип соединения — резьбовой переходной штуцер с уплотнительной конической или торцевой поверхностью;
• номинальный диаметр прохода — соответствует условному размеру гидролинии средней пропускной способности;
• тип резьбы — метрическая или трубная цилиндрическая в зависимости от исполнения;
• рабочее давление — до 350 бар в гидросистемах с минеральными маслами;
• испытательное давление — до 1,5 крат от номинального без разрушения;
• рабочая температура — от −40 до +120 C при использовании стандартных уплотнений;
• среда — гидравлические масла, эмульсии, воздух, технические жидкости без агрессивных растворителей;
• повторный монтаж — допускается многократная установка с заменой уплотнительного кольца.

Конструктивное исполнение

Форма и материалы штуцера обеспечивают прочность, устойчивость к вибрациям и надёжное уплотнение соединения. Конструктивные особенности:

• корпус — стальной, изготовлен методом точной механической обработки;
• покрытие — гальваническое цинкование с пассивацией для защиты от коррозии;
• уплотнительная зона — коническая фаска или торцевое кольцо под уплотнение;
• шестигранник — предусмотрен для точного затягивания динамометрическим ключом;
• внутренний канал — гладкий, без уступов, снижает гидравлическое сопротивление;
• кромки — сняты фаски для предотвращения повреждения уплотнений при сборке;
• маркировка — нанесена на корпус, содержит код изделия и типоразмер.

Преимущества конструкции

Применение данного штуцера обеспечивает эксплуатационные преимущества:

• высокая прочность при компактных размерах;
• устойчивость к коррозии и износу;
• надёжная герметизация без применения герметиков;
• простота монтажа и обслуживания;
• универсальная совместимость с типовыми гидролиниями;
• длительный срок службы при переменных нагрузках.

Материалы уплотнения

Герметичность соединения обеспечивается использованием сменных уплотнительных элементов. В конструкции применяются:

• O-ring — эластомерное кольцо из NBR для стандартных температур;
• альтернативное исполнение — FKM для повышенных температур и химической стойкости;
• металл-металл — при коническом соединении дополнительное уплотнение достигается деформацией поверхностей;
• опорная шайба — предотвращает выдавливание уплотнения при высоком давлении.

Принцип работы

Герметизация соединения достигается за счёт механического прижима сопрягаемых поверхностей и деформации уплотнителя. Последовательность функционирования:

• штуцер вкручивается в резьбовое отверстие ответной детали;
• при затяжке уплотнительное кольцо сжимается в посадочной канавке;
• создаётся контакт по всей окружности соединения;
• давление рабочей среды дополнительно прижимает уплотнение к поверхности;
• при колебаниях давления уплотнение компенсирует микроперемещения;
• при демонтаже кольцо заменяется для восстановления герметичности.

Режимы эксплуатации

Изделие рассчитано на работу в различных режимах гидросистем:

• режим постоянного давления — длительная работа при номинальном давлении;
• режим импульсной нагрузки — выдерживает гидроудары и пульсации потока;
• режим вибрации — сохраняет герметичность при механических колебаниях;
• режим циклического нагрева — устойчив к температурным расширениям металла;
• режим разрежения — допускается работа в линиях всасывания;
• режим технического обслуживания — многократная разборка с заменой уплотнений.

Условия монтажа

Для правильной работы необходимо соблюдать правила установки:

• очистка резьбы перед монтажом;
• смазка уплотнительного кольца монтажным маслом;
• затяжка моментом, соответствующим размеру резьбы;
• исключение перекоса соединения;
• проверка герметичности после первого запуска;
• повторная подтяжка после прогрева системы.

Области применения

Штуцер AB20-11/A12-C22K используется в различных гидравлических и пневматических системах:

• станочное оборудование и гидропрессы;
• мобильная спецтехника и гидроприводы;
• насосные агрегаты и распределители;
• системы смазки и охлаждения;
• пневматические линии промышленной автоматики;
• энергетические установки и гидростанции.

В целом, штуцер AB20-11/A12-C22K (R900142648) является надёжным соединительным элементом гидравлической системы, обеспечивающим герметичное и долговечное соединение трубопроводов. Правильный монтаж и соблюдение условий эксплуатации позволяют использовать его в широком диапазоне нагрузок, сохраняя стабильность работы оборудования.
