Camozzi S6510 8-3/8: оптимальное решение для подключения трубок в пневматике

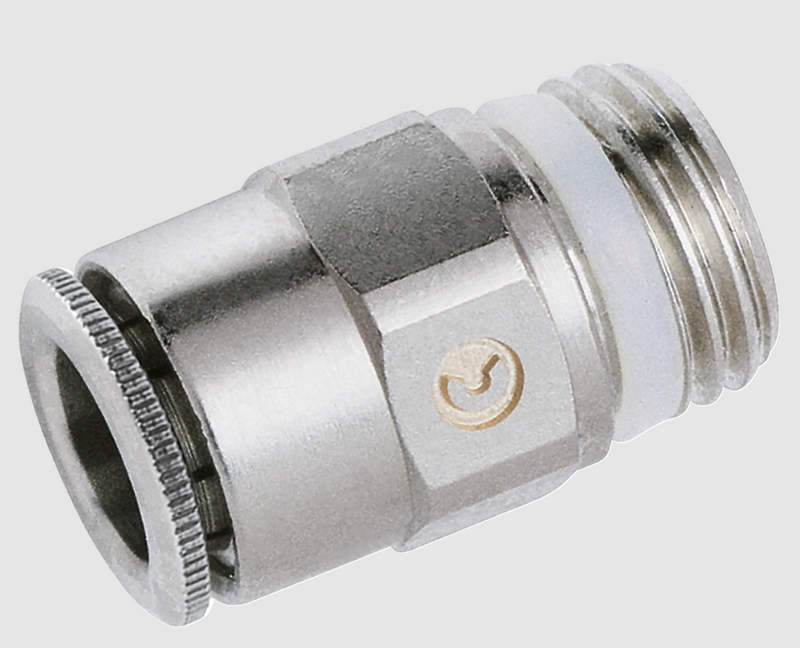

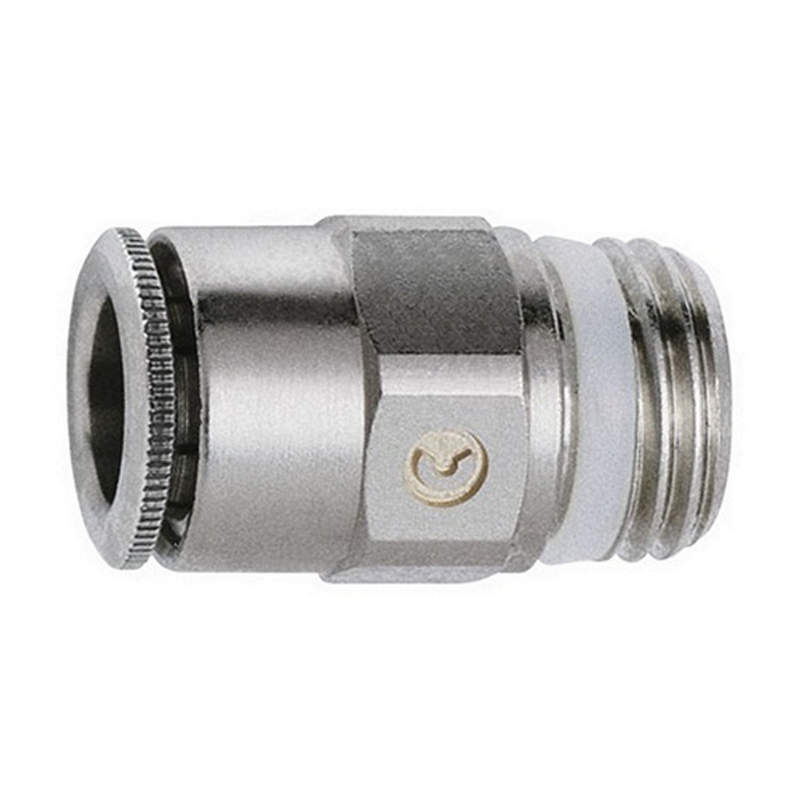

Прямой штуцер Camozzi S6510 8-3/8 относится к пневматическим соединительным фитингам быстрого монтажа, предназначенным для подключения трубок к резьбовым портам оборудования. Элемент обеспечивает герметичное соединение без применения дополнительных обжимных инструментов и используется в пневмосистемах управления, автоматике, технологических линиях и станочном оборудовании. Конструкция позволяет многократное подключение и отсоединение трубки без ухудшения качества уплотнения.

Основные технические характеристики

Функциональные возможности фитинга определяются размерами трубки, типом резьбы и допустимыми параметрами давления. Ниже перечислены ключевые параметры штуцера S6510 8-3/8:

• тип соединения — прямой push-in фитинг с цанговым зажимом;
• наружный диаметр трубки — 8 мм;
• резьба — 3/8" цилиндрическая трубная;
• рабочая среда — сжатый воздух, инертные газы, вакуум;
• рабочее давление — до 10 бар при нормальной температуре;
• давление вакуума — до −0,99 бар;
• рабочая температура — от −20 до +80 C;
• герметичность — обеспечивается уплотнительным кольцом и калиброванным прижимом;
• ресурс соединения — рассчитан на многократные циклы подключения.

Конструкция изделия

Фитинг выполнен в компактном корпусе и состоит из нескольких функциональных элементов, обеспечивающих надёжность и простоту монтажа. Конструктивные особенности:

• корпус — никелированная латунь, устойчивая к коррозии и механическим нагрузкам;
• резьбовая часть — выполнена с фаской для облегчения вворачивания и предотвращения перекоса;
• уплотнение резьбы — кольцо NBR или аналог, исключает необходимость использования ленты ФУМ;
• цанга — пластиковая с металлическими зубьями, фиксирует трубку при осевом усилии;
• разжимное кольцо — позволяет быстро извлекать трубку при нажатии;
• внутренний канал — калиброванный, минимизирует падение давления;
• опорная втулка — предотвращает деформацию трубки и поддерживает круглость сечения.

Принцип работы

Работа штуцера основана на механическом удержании трубки и уплотнении за счёт эластичного кольца. Последовательность действия:

• трубка вводится в фитинг до упора;
• зубчатая цанга фиксирует трубку при попытке обратного движения;
• уплотнительное кольцо обжимает наружную поверхность трубки, создавая герметичность;
• при подаче давления соединение дополнительно уплотняется за счёт радиального расширения;
• для демонтажа необходимо нажать на кольцо разблокировки и извлечь трубку;
• после извлечения соединение готово к повторному использованию.

Режимы эксплуатации

Штуцер может использоваться в различных режимах пневматической системы в зависимости от нагрузки и частоты операций:

• режим постоянного давления — непрерывная подача воздуха к исполнительным механизмам;
• режим импульсной работы — циклическое открытие и закрытие пневмолиний;
• режим вакуума — транспортировка воздуха или газа при отрицательном давлении;
• режим динамических нагрузок — работа с вибрациями оборудования;
• режим частых переподключений — обслуживание и перенастройка пневмосистемы;
• режим распределения — подключение к коллекторам и распределителям.

Условия эксплуатации

Для долговечной работы фитинга необходимо соблюдать допустимые условия монтажа и окружающей среды:

• использование калиброванных полиуретановых или полиамидных трубок;
• ровный срез трубки без заусенцев;
• отсутствие бокового изгиба у основания фитинга;
• защита от абразивных частиц в воздухе;
• установка без перекоса резьбы в корпусе оборудования;
• периодическая проверка состояния уплотнения при высоких циклах работы.

Области применения

Штуцер Camozzi S6510 8-3/8 используется в широком спектре пневматических систем:

• промышленные автоматические линии;
• станки с пневмоприводом;
• роботизированные комплексы;
• упаковочное и сортировочное оборудование;
• системы транспортировки и дозирования;
• пневматические шкафы управления;
• компрессорные установки и распределители воздуха.

Преимущества конструкции

Использование фитинга данной серии обеспечивает эксплуатационные преимущества:

• быстрый монтаж без инструмента;
• надёжная герметизация при вибрациях;
• многократное использование без потери свойств;
• компактность при высокой прочности;
• устойчивость к коррозии и износу;
• минимальные потери давления в канале;
• простота обслуживания пневмолиний.

Таким образом, прямой штуцер Camozzi S6510 8-3/8 представляет собой надёжный элемент пневматических соединений, обеспечивающий герметичность и быстрый монтаж. Прочная конструкция, устойчивость к нагрузкам и удобство обслуживания делают его эффективным решением для промышленных пневмосистем. Компания «Олниса» выполняет поставку пневматических соединений и других компонентов для систем автоматизации.
