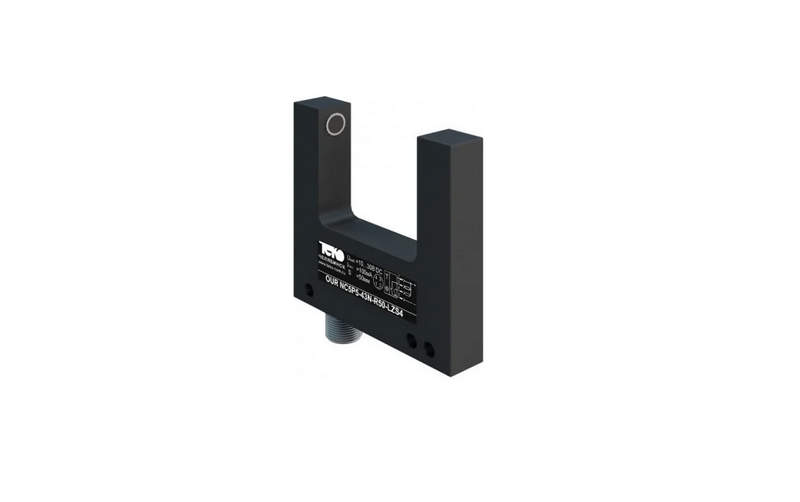

Оптический датчик щелевого типа TEKO OU NC5P-43P-50-LZS4 для автоматизированных линий

Щелевой оптический датчик TEKO OU NC5P-43P-50-LZS4 относится к категории фотоэлектрических датчиков контроля положения и подсчёта объектов. Устройство предназначено для обнаружения прохождения предмета через оптическую щель, образованную передатчиком и приёмником, расположенными в одном корпусе. Применяется в автоматических линиях, упаковочном оборудовании, станках и механизмах подачи, где требуется точное определение наличия метки, детали или края материала.

Основные электрические характеристики

Рабочие возможности датчика определяются параметрами питания, выходного сигнала и чувствительности. Ниже приведены основные характеристики модели OU NC5P-43P-50-LZS4:

• тип датчика — щелевой оптический, инфракрасный;
• тип выхода — PNP транзисторный, нормально закрытый (NC);
• напряжение питания — 10...30 В DC;
• максимальный ток нагрузки — до 100 мА;
• падение напряжения на выходе — не более 2 В;
• частота переключения — до нескольких килогерц, подходит для высокоскоростных механизмов;
• время отклика — менее 1 мс;
• защита — от короткого замыкания и переполюсовки;
• индикация — светодиод состояния выхода.

Оптические параметры

Точность работы датчика зависит от геометрии щели и характеристик излучателя. Основные параметры:

• ширина щели — около 5 мм;
• глубина рабочей зоны — 43 мм;
• тип излучения — инфракрасный светодиод;
• чувствительность — фиксированная, оптимизирована под стандартные непрозрачные объекты;
• устойчивость к внешней засветке — фильтрация окружающего освещения;
• контраст обнаружения — высокая, срабатывание при перекрытии луча объектом.

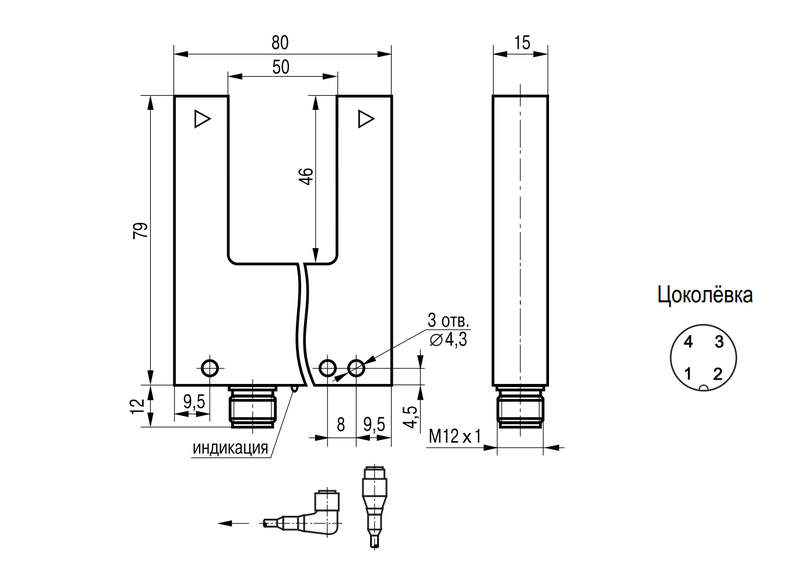

Конструкция компонентов

Механическое исполнение рассчитано на промышленную эксплуатацию и точную установку. Конструктивные особенности:

• корпус — пластиковый или композитный, ударопрочный;
• форма — П-образная скоба с передатчиком и приёмником по краям;
• крепёжные отверстия — для точного позиционирования относительно траектории объекта;
• кабель — фиксированный вывод LZS4 с промышленной изоляцией;
• степень защиты — IP65, защита от пыли и брызг;
• оптические окна — защищены прозрачными вставками от загрязнений.

Принцип работы

Датчик работает по принципу прерывания светового луча между передатчиком и приёмником. Последовательность функционирования:

• передатчик излучает инфракрасный луч через щель;
• приёмник регистрирует наличие сигнала в нормальном состоянии;
• при попадании объекта в зону — луч перекрывается;
• электронная схема изменяет состояние транзисторного выхода;
• система управления получает сигнал о прохождении детали;
• после освобождения щели — датчик возвращается в исходное состояние.

Режимы работы

Датчик может использоваться в различных логических режимах контроля:

• режим обнаружения — фиксация наличия объекта в проёме;
• режим счёта — подсчёт проходящих изделий на конвейере;
• режим позиционирования — определение метки или края;
• режим контроля скорости — регистрация импульсов при вращении диска;
• режим защиты — остановка механизма при попадании постороннего предмета;
• режим синхронизации — выдача импульса в нужной точке цикла.

Условия эксплуатации

Для стабильной работы необходимо учитывать условия окружающей среды:

• температура эксплуатации — от −25 до +55 C;
• отсутствие конденсата на оптических поверхностях;
• защита от сильного загрязнения щели;
• допускается работа при вибрации оборудования;
• рекомендуется экранирование кабеля при длинных линиях;
• периодическая очистка оптических окон.

Области применения

Щелевой датчик широко используется в различных отраслях промышленности:

• упаковочные линии и маркировочные автоматы;
• счётчики продукции на конвейерах;
• контроль положения штампов и механизмов;
• обнаружение кромки бумаги и плёнки;
• контроль вращения валов с прорезными дисками;
• системы безопасности и блокировки;
• роботизированные комплексы подачи деталей.

Преимущества использования

Применение щелевого датчика обеспечивает ряд эксплуатационных преимуществ:

• высокая точность срабатывания;
• не зависит от цвета объекта;
• высокая скорость реакции;
• простота установки;
• устойчивость к внешнему освещению;
• компактные размеры;
• долговечность без механического износа.

В целом, щелевой оптический датчик TEKO OU NC5P-43P-50-LZS4 является надёжным средством контроля положения и присутствия объектов в автоматизированных системах. Быстродействие, стабильность и простота эксплуатации позволяют использовать его в широком спектре задач промышленной автоматизации.
