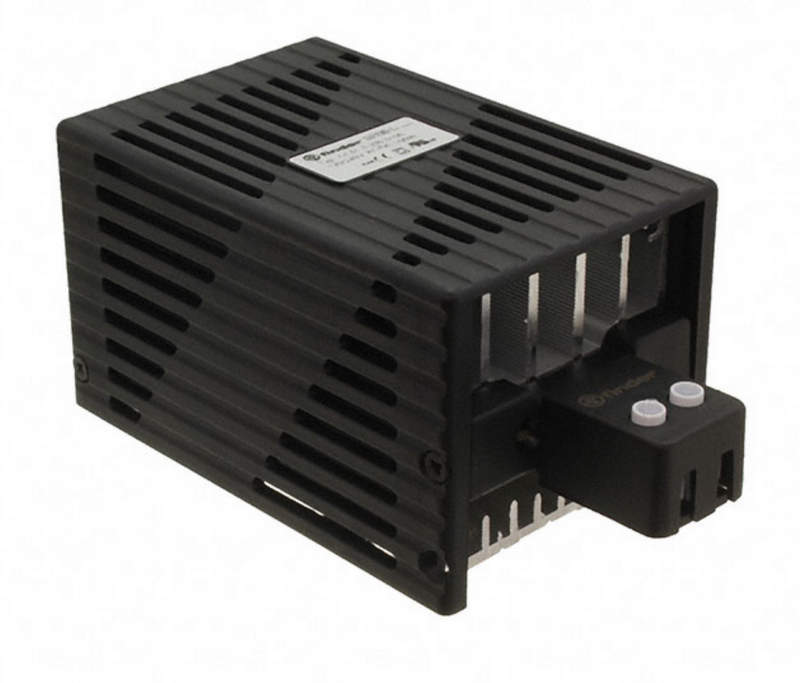

Компактное решение для электрощитов — Finder 7H.51.0.230.0100 с напряжением 230 В

Внутри электротехнических шкафов управления часто возникает проблема образования конденсата, вызванного перепадами температуры и влажности. Влага приводит к коррозии контактов, снижению сопротивления изоляции и нестабильной работе электроники. Для предотвращения этих явлений применяются щитовые нагреватели, поддерживающие температуру выше точки росы. Модель Finder 7H.51.0.230.0100 относится к компактным панельным обогревателям, предназначенным для эксплуатации в распределительных шкафах, системах автоматизации и силовых панелях.

Основные технические характеристики

Параметры нагревателя определяют его эффективность в предотвращении конденсации влаги и поддержании стабильного микроклимата внутри шкафа. Ниже перечислены основные характеристики:

• напряжение питания – 230 В AC; подключение к стандартной однофазной сети;
• номинальная мощность – около 50 Вт; достаточна для поддержания температуры в малых и средних шкафах;

• тип нагревательного элемента – резистивный, с положительным температурным коэффициентом;
• рабочая температура поверхности – ограниченная, безопасная для кабелей и пластиковых компонентов;
• рабочий диапазон температур окружающей среды – приблизительно от -45 C до +70 C;
• потребляемый ток – малый, не оказывает значительного влияния на общую нагрузку шкафа;
• класс защиты – предназначен для установки внутри закрытых корпусов;
• ресурс – рассчитан на непрерывную длительную работу;
• электробезопасность – двойная изоляция нагревательного элемента;
• тепловая стабилизация – автоматическое ограничение нагрева без термостата.

Такие характеристики обеспечивают предотвращение конденсации без риска перегрева оборудования.

Конструктивные особенности

Конструкция устройства разработана для безопасной эксплуатации рядом с чувствительной электроникой и кабельными трассами. Ниже приведены основные элементы:

• корпус – алюминиевый профиль с развитой поверхностью теплоотдачи;
• нагревательный модуль – PTC-элемент, изменяющий сопротивление при нагреве;
• защитная решётка – предотвращает случайный контакт с горячей поверхностью;
• клеммное подключение – винтовые зажимы для быстрого монтажа;

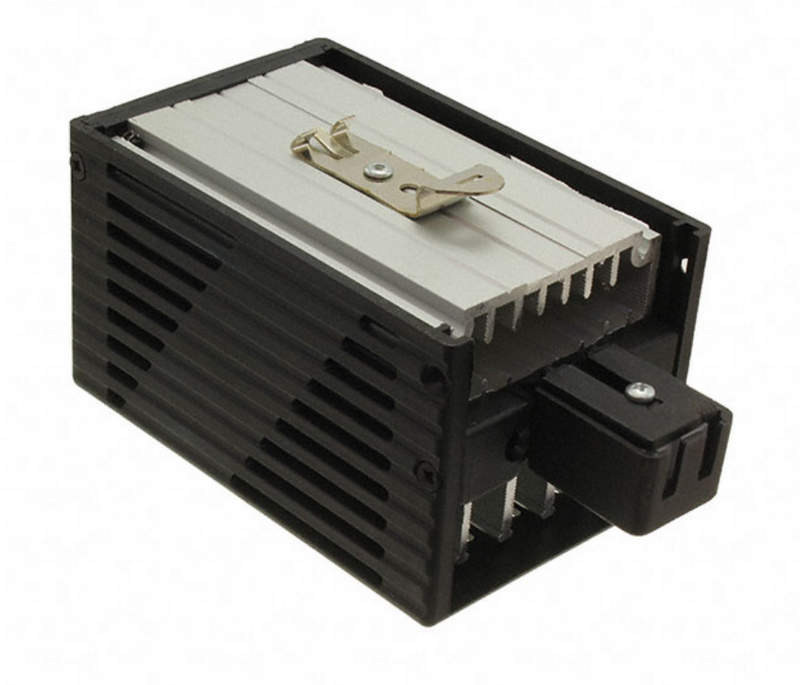

• крепление – установка на DIN-рейку без дополнительных инструментов;
• отсутствие вентилятора – естественная конвекция воздуха;
• компактные размеры – допускают монтаж в малогабаритных шкафах;
• антикоррозионное покрытие – устойчивость к влажной атмосфере;
• изоляционные вставки – исключают передачу тепла на монтажную панель;
• форма корпуса – направляет поток воздуха вверх, создавая циркуляцию.

Конструкция обеспечивает равномерный прогрев внутреннего объёма шкафа без локальных перегревов.

Принцип работы

Работа нагревателя основана на предотвращении выпадения конденсата путём поддержания температуры выше точки росы.

• после подачи напряжения PTC-элемент начинает выделять тепло;
• при повышении температуры сопротивление элемента увеличивается;
• мощность автоматически снижается по мере прогрева;
• воздух внутри шкафа нагревается и поднимается вверх;
• холодный воздух опускается вниз и проходит через нагреватель;
• возникает естественная циркуляция воздуха;
• влага не оседает на металлических поверхностях;
• при понижении температуры мощность снова возрастает.

Такой саморегулирующийся режим позволяет работать без внешнего термостата.

Режимы эксплуатации

Нагреватель может использоваться в различных климатических условиях и режимах работы оборудования. Ниже перечислены основные режимы:

• непрерывный режим – постоянная работа в холодных помещениях;
• ночной режим – предотвращение конденсации при остановке оборудования;
• пусковой режим – прогрев шкафа перед запуском электроники;
• влажная среда – эксплуатация в помещениях с высокой влажностью;
• переменная температура – работа при резких перепадах наружного воздуха;
• вибрационные условия – монтаж вблизи работающих механизмов;
• работа в закрытых шкафах – без дополнительной вентиляции;
• совместная работа с термостатом – включение по температуре;
• энергосберегающий режим – автоматическое снижение мощности при прогреве.

Соблюдение условий монтажа обеспечивает стабильную защиту оборудования.

Области применения

Щитовые нагреватели Finder используются в различных отраслях, где требуется защита электрооборудования от влаги:

• шкафы автоматизации производственных линий;
• наружные электрические шкафы;
• насосные станции и водоочистные комплексы;
• системы вентиляции и кондиционирования;
• энергетические распределительные панели;
• транспортные системы и конвейеры;
• телекоммуникационные шкафы;
• метеорологические станции и уличные посты управления;
• складские и холодильные комплексы.

Использование нагревателя предотвращает коррозию и ложные срабатывания автоматики.

Таким образом, щитовой нагреватель Finder 7H.51.0.230.0100 является эффективным средством защиты электрооборудования от влаги и перепадов температуры. Саморегулирующийся принцип работы исключает перегрев, а компактная конструкция упрощает монтаж. Применение нагревателя повышает надёжность систем управления и продлевает срок службы электрических компонентов.
