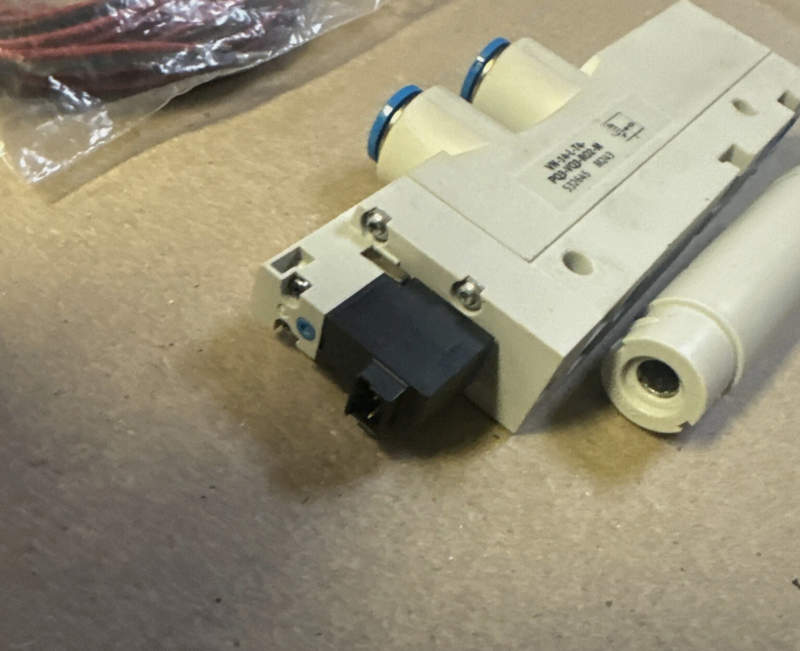

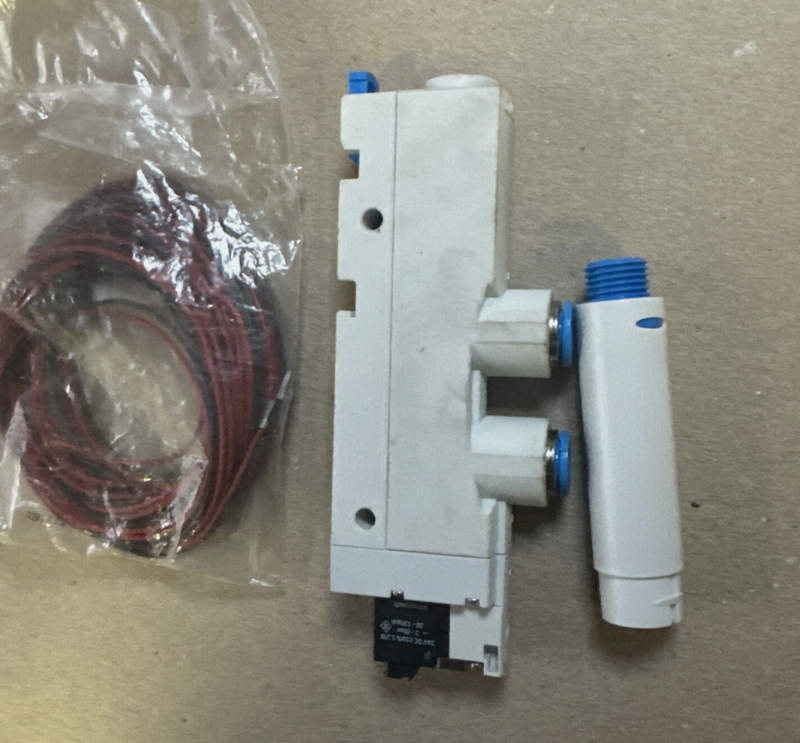

Эжектор Festo VN-14-L-T4-PQ3-VQ3-RO2-B 532649: высокая производительность вакуума

Эжектор Festo VN-14-L-T4-PQ3-VQ3-RO2-B предназначен для получения вакуума за счёт энергии сжатого воздуха без применения механических насосов. Устройство используется в вакуумных захватах, манипуляторах, упаковочном оборудовании, роботизированных линиях и системах перемещения деталей. Принцип работы основан на эффекте Вентури, при котором поток сжатого воздуха формирует область пониженного давления и создаёт разрежение в присоединённой полости.

Основные технические характеристики

Рабочие возможности эжектора определяются геометрией сопла, параметрами воздуха и типом подключений. Ниже приведены ключевые параметры модели:

• тип устройства — компактный одноступенчатый вакуумный эжектор;
• номинальный диаметр сопла — 1,4 мм;

• рабочее давление питания — 3...6 бар;
• максимальный вакуум — до −0,85 бар при номинальном давлении;
• расход сжатого воздуха — оптимизирован для экономичного режима;
• время достижения вакуума — доли секунды при малом объёме;
• подключение вакуума — быстросъёмное соединение для трубки;
• подключение питания — стандартный пневматический порт;
• температура эксплуатации — от 0 до +50 C;
• уровень шума — сниженный благодаря встроенному глушителю.

Конструкция устройства

Эжектор выполнен в модульном корпусе и включает функциональные элементы, обеспечивающие стабильное создание разрежения. Конструктивные особенности:

• корпус — высокопрочный полимер с внутренними каналами;
• сопло — калиброванное, формирует ускоренный поток воздуха;
• диффузор — создаёт зону разрежения;
• вакуумный порт — подключение вакуумной линии;
• порт выхлопа — оснащён шумоподавляющим элементом;
• обратный клапан — предотвращает потерю вакуума при отключении;
• крепёжные отверстия — для монтажа на раме или распределительной панели;
• маркировка — нанесена на корпус для идентификации подключений.

Принцип работы

Функционирование основано на преобразовании давления сжатого воздуха в разрежение. Последовательность процесса:

• сжатый воздух поступает в сопло;
• поток ускоряется в узком канале;
• в зоне диффузора образуется пониженное давление;
• через вакуумный порт засасывается воздух из рабочей полости;
• создаётся вакуум для удержания детали;
• после отключения подачи давление выравнивается через выхлопной канал.

Режимы эксплуатации

Эжектор может работать в различных режимах в зависимости от задач автоматизации. Основные режимы:

• режим постоянного вакуума — удержание объекта на присоске;
• режим циклической работы — частые захваты и отпускание;
• режим экономии воздуха — кратковременное включение для создания вакуума;
• режим продувки — сброс вакуума для быстрого освобождения детали;
• режим малых утечек — компенсация микроподсоса;
• режим быстрого отклика — применение в высокоскоростных манипуляторах.

Условия эксплуатации

Для стабильной работы необходимо соблюдать параметры среды и подключения:

• использование очищенного сжатого воздуха;
• наличие фильтрации не хуже 40 мкм;
• отсутствие конденсата в линии;
• корректный диаметр вакуумной трубки;
• защита от сильных загрязнений;
• периодическая проверка глушителя и каналов.

Области применения

Эжектор применяется в автоматизированных системах перемещения и удержания изделий:

• роботизированные захваты;
• упаковочные линии;
• перемещение листовых материалов;
• пищевые и фармацевтические линии;
• сортировочные и сборочные автоматы;
• пневматические манипуляторы;
• операции pick-and-place.

Таким образом, пневматический эжектор Festo VN-14-L-T4-PQ3-VQ3-RO2-B (532649) является эффективным средством получения вакуума без механических насосов. Простота конструкции, высокая скорость работы и надёжность делают его востребованным элементом современных автоматизированных производственных систем.
