Повышенная надежность и стабильность — преимущества Kuebler 8.5020.D824.0360

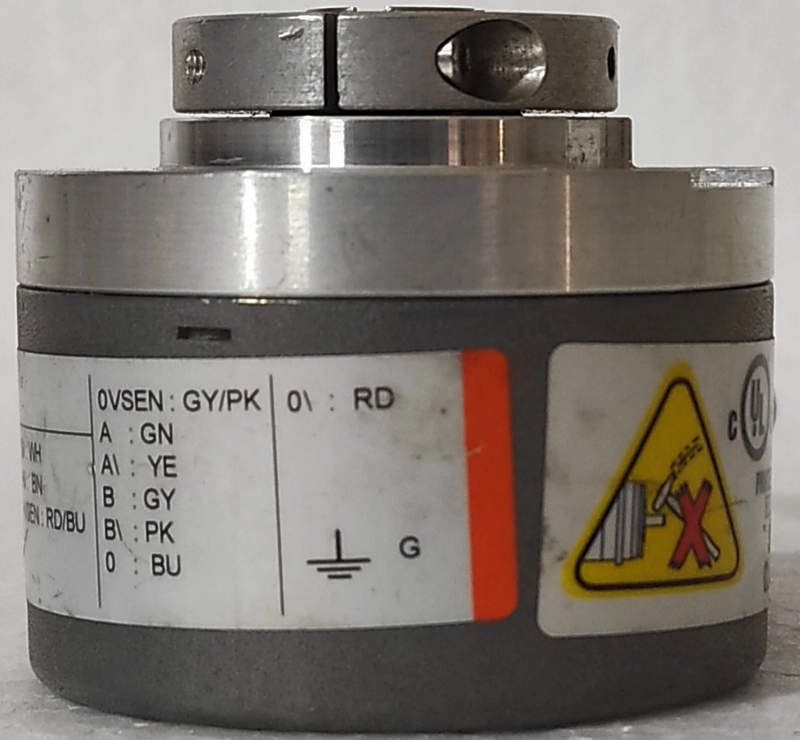

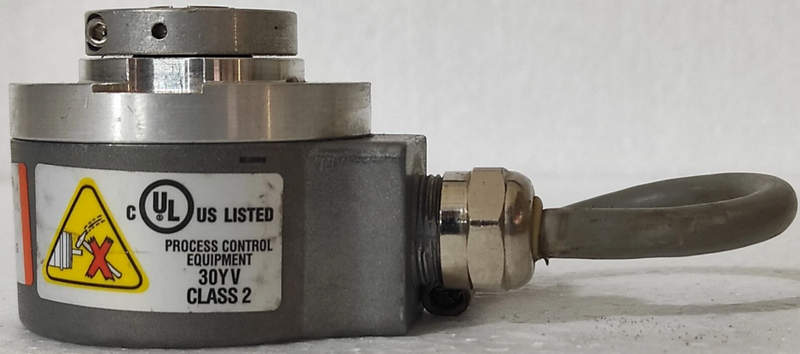

Инкрементальный энкодер Kuebler 8.5020.D824.0360 относится к классу промышленных датчиков углового перемещения, предназначенных для точного преобразования механического вращения в электрические импульсные сигналы. Устройства данного типа применяются в системах позиционирования, регулирования скорости, синхронизации осей и мониторинга технологических процессов. Энкодеры серии 8.5020 ориентированы на эксплуатацию в условиях промышленной среды, где предъявляются повышенные требования к устойчивости к вибрациям, пыли, перепадам температур и электромагнитным помехам.

Основные технические характеристики

Его параметры включают в себя следующее:

• Тип датчика: инкрементальный, оптический;
• Разрешение: 360 импульсов на оборот (PPR);

• Количество каналов: два квадратурных канала A и B; дополнительный индексный канал Z;
• Форма выходных сигналов: прямоугольные импульсы сдвинутые по фазе на 90;
• Напряжение питания: как правило, 5 В DC либо 10–30 В DC в зависимости от исполнения;
• Тип выходного каскада: push-pull либо line driver (RS-422);
• Диаметр корпуса: промышленный стандарт 50–58 мм;
• Тип вала: сплошной вал с диаметром 6–10 мм;
• Степень защиты корпуса: IP65 или выше;
• Максимальная частота выходного сигнала: до нескольких сотен кГц;
• Температурный диапазон эксплуатации: ориентировочно от –20 до +85 C.

Разрешение 360 импульсов на оборот обеспечивает формирование 360 базовых импульсов по каждому каналу; при использовании обработки по фронтам и спадам сигналов количество отсчетов может увеличиваться в четыре раза, что позволяет достигать до 1440 дискретных позиций на один оборот.

Принцип работы и формирование сигналов

Работа энкодера основана на оптическом принципе регистрации вращения. Внутри корпуса установлен диск с равномерно нанесенными прозрачными и непрозрачными секторами; при вращении вала диск проходит через оптическую систему, включающую источник света и фотоприемники. Процесс преобразования включает следующие этапы:

• вращение вала;
• модуляция светового потока через кодовый диск;
• регистрация изменений освещенности фотодатчиками;
• формирование электрических импульсов на выходных каскадах.

Каналы A и B формируют квадратурные сигналы; их фазовый сдвиг 90 позволяет определять направление вращения: при опережении канала A относительно B фиксируется одно направление; при обратном соотношении – противоположное. Индексный канал Z выдает один импульс на оборот; он используется для калибровки нулевой позиции либо синхронизации.

Возможные режимы работы включают: подсчет импульсов для определения углового положения; измерение частоты импульсов для расчета скорости вращения; использование индексного импульса для абсолютной привязки; работа в режиме х4-декодирования; интеграция с высокоскоростными счетчиками ПЛК.

Конструктивные особенности

Корпус энкодера выполнен из алюминиевого или цинкового сплава; это обеспечивает механическую прочность и эффективный отвод тепла. Вал опирается на прецизионные подшипники; они рассчитаны на высокую скорость вращения и длительный срок службы. Ключевые конструктивные элементы:

• кодовый диск с высокой точностью изготовления;
• оптический модуль с устойчивостью к внешней засветке;
• герметичный корпус с уплотнительными кольцами;
• разъемное либо кабельное исполнение подключения;
• система защиты от обратной полярности и короткого замыкания.

Устройство устойчиво к радиальным и осевым нагрузкам в пределах допустимых значений; превышение этих параметров может привести к ускоренному износу подшипников либо к биению вала, что влияет на точность измерения.

Электрические параметры и требования к подключению

При интеграции в систему автоматизации необходимо учитывать электрические характеристики:

• допустимое напряжение питания;
• потребляемый ток;
• тип выходного сигнала;
• длину и экранирование кабеля;
• максимальную нагрузочную способность выходных транзисторов.

Для высокоскоростных применений предпочтительно использование line driver с дифференциальными сигналами; это снижает влияние электромагнитных помех и обеспечивает передачу сигнала на большие расстояния. В случае push-pull выхода допустима более простая схема подключения, однако чувствительность к помехам возрастает. Рекомендуется: использовать экранированный кабель; заземлять экран с одной стороны; избегать параллельной прокладки с силовыми линиями; применять фильтрацию по питанию.

Области применения

Энкодер Kuebler 8.5020.D824.0360 используется в различных сегментах промышленности:

• приводы конвейерных линий;
• упаковочные и фасовочные машины;
• металлообрабатывающие станки;
• подъемно-транспортное оборудование;
• робототехнические комплексы;
• текстильные и деревообрабатывающие установки.

В системах ЧПУ энкодер обеспечивает обратную связь по положению; в частотно-регулируемых приводах используется для стабилизации скорости; в дозирующих установках — для точного отсчета количества оборотов.

Преимущества и эксплуатационные аспекты

Ключевые преимущества модели:

• простота интеграции в существующие системы;
• устойчивость к вибрациям и механическим нагрузкам;
• достаточное разрешение для большинства типовых задач;
• наличие индексного канала;
• широкий диапазон напряжений питания.

Таким образом, энкодер Kuebler 8.5020.D824.0360 представляет собой универсальное средство измерения углового перемещения и скорости вращения в промышленной автоматике. Его конструкция, основанная на оптическом принципе, обеспечивает стабильное формирование квадратурных сигналов; разрешение 360 импульсов на оборот позволяет реализовать точное позиционирование при умеренных требованиях к детализации. Благодаря продуманной механике, устойчивому корпусу и гибкости электрических исполнений устройство может эффективно применяться в широком спектре технологических процессов, где требуется надежная и воспроизводимая обратная связь.
