Промышленный энкодер Kübler 8.3610.0340.3600.0038 для современных производств

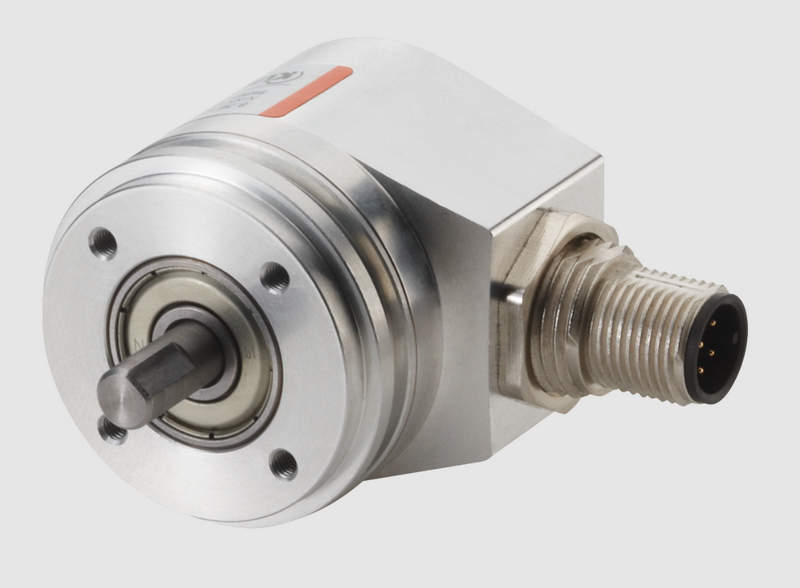

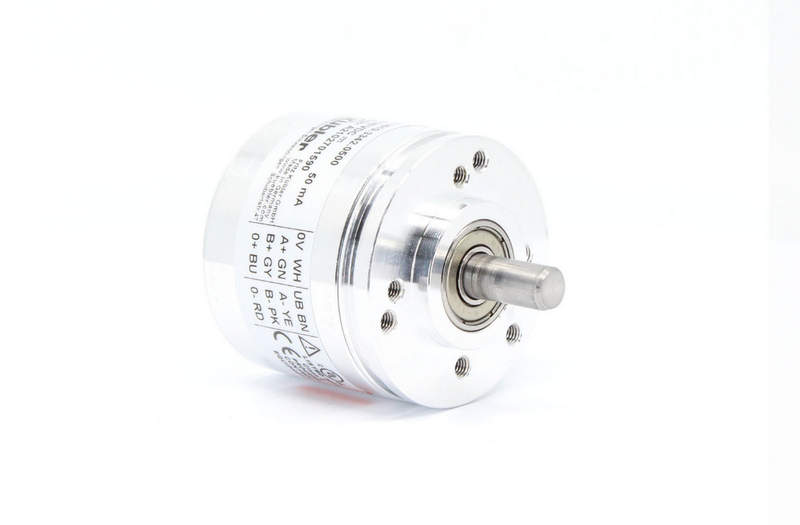

Энкодер Kubler 8.3610.0340.3600.0038 представляет собой промышленный датчик углового перемещения, предназначенный для формирования импульсных сигналов обратной связи в системах управления приводами и механизмами. Устройство относится к категории инкрементальных энкодеров и применяется для определения относительного положения вала, скорости вращения и направления движения. Конструкция ориентирована на эксплуатацию в условиях промышленной среды, где требуется высокая точность, устойчивость к вибрациям и электромагнитным помехам, а также долговременная стабильность характеристик.

Технические характеристики

Ниже перечислены ключевые параметры, определяющие эксплуатационные возможности энкодера:

• Разрешение: 3600 импульсов на оборот;
• Тип сигнала: инкрементальный, двухканальный A и B со сдвигом фаз 90, дополнительно индексный канал Z;
• Тип выходного интерфейса: дифференциальный или транзисторный (в зависимости от исполнения);
• Напряжение питания: промышленный диапазон постоянного тока;
• Диаметр корпуса: типоразмер серии 36 мм;
• Тип вала: сплошной цилиндрический;
• Максимальная частота выходных импульсов: определяется скоростью вращения и разрешением;
• Степень защиты корпуса: промышленное исполнение для защиты от пыли и влаги;
• Температурный диапазон эксплуатации: расширенный промышленный;
• Допустимая осевая и радиальная нагрузка на вал: нормирована для предотвращения износа подшипников.

Разрешение 3600 импульсов на оборот означает, что за один полный оборот вала формируется 3600 дискретных импульсов по каждому каналу. При использовании счетчика с учетом фронтов сигнала возможно увеличение эффективного разрешения в четыре раза; таким образом, достигается высокая точность позиционирования.

Принцип работы

Для понимания функционирования энкодера необходимо рассмотреть его внутреннюю структуру. Основные элементы конструкции включают:

• оптический диск с нанесенной кодовой разметкой;
• источник излучения;
• фотоприемные элементы;
• электронную схему формирования выходного сигнала;
• подшипниковый узел;
• корпус с уплотнениями.

Принцип работы основан на прерывании светового потока при вращении кодового диска. При вращении вала диск проходит через оптическую систему, где прозрачные и непрозрачные участки формируют импульсную последовательность. Два канала A и B расположены со сдвигом на четверть периода; это обеспечивает определение направления вращения: при опережении канала A относительно B фиксируется одно направление; при обратном соотношении — противоположное. Индексный канал Z формирует один импульс на оборот; он используется для калибровки, задания нулевой позиции или синхронизации движения.

Режимы работы

Энкодер функционирует в нескольких характерных режимах:

• Режим определения скорости: частота выходных импульсов пропорциональна угловой скорости вращения; контроллер преобразует частоту в значение скорости;
• Режим определения положения: количество импульсов суммируется счетчиком; при известной начальной точке определяется относительное положение;
• Режим реверсивного движения: анализ фазового сдвига каналов A и B позволяет учитывать направление;
• Режим синхронизации по индексу: использование сигнала Z для точного позиционирования в циклических механизмах.

При высоких скоростях вращения важным параметром становится максимальная допустимая частота выходного сигнала; превышение предела может привести к искажению формы импульсов или ошибкам счета.

Конструктивные особенности

Конструкция энкодера ориентирована на надежность и точность. Корпус выполнен из металла или ударопрочного сплава; он обеспечивает механическую жесткость и экранирование от электромагнитных помех. Подшипниковый узел рассчитан на длительный ресурс при номинальных нагрузках; превышение допустимых радиальных или осевых усилий сокращает срок службы. Соединение с валом привода осуществляется посредством муфты; при монтаже необходимо исключить перекосы и избыточные нагрузки. Электрическое подключение выполняется через кабельный вывод или разъем; рекомендуется использовать экранированный кабель для снижения влияния помех. Система формирования сигнала включает элементы защиты от короткого замыкания; стабилизацию выходных уровней; фильтрацию паразитных импульсов.

Области применения

Инкрементальный энкодер данного типа используется в различных сегментах промышленности:

• Сервоприводы и частотно-регулируемые электродвигатели;
• Упаковочные и фасовочные линии;
• Станки с числовым программным управлением;
• Конвейерные системы;
• Подъемно-транспортное оборудование;
• Робототехнические комплексы.

В системах с высокой динамикой энкодер обеспечивает обратную связь для контуров регулирования; это позволяет поддерживать заданную скорость и позицию с минимальной погрешностью.

В целом, энкодер Kubler 8.3610.0340.3600.0038 является типовым представителем промышленного инкрементального датчика углового перемещения с высоким разрешением 3600 импульсов на оборот. Его применение оправдано в системах, где требуется точный контроль скорости и положения, а также надежная работа в условиях промышленной эксплуатации.
