Контроль линейного перемещения без люфта и потери точности: тросовый энкодер Hohner BC58-1212 ES 41 DPZ EM90A205A.246

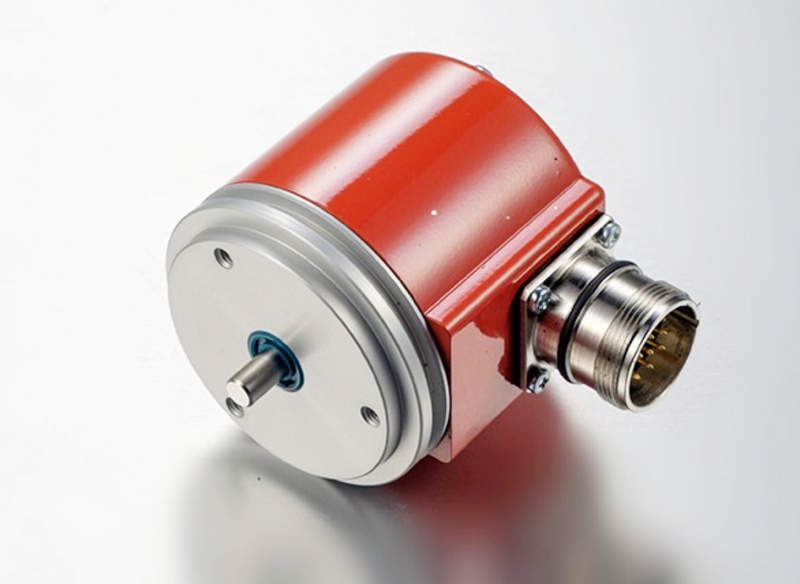

Тросовый энкодер BC58-1212 ES 41 DPZ EM90A205A.246 производства Hohner предназначен для измерения линейного перемещения с преобразованием его в импульсный сигнал. В основе работы устройства лежит комбинация барабанного механизма с тросом и инкрементального датчика вращения, установленного в корпусе серии 58 мм. Такое решение позволяет получать точные данные о перемещении кареток, платформ, подвижных рам и других механизмов с большой длиной хода. Данная модель ориентирована на промышленное применение, где важны повторяемость измерений, стабильность сигнала и устойчивость к механическим нагрузкам. Тросовый принцип измерения особенно эффективен в условиях ограниченного пространства, где невозможно использовать линейные шкалы или направляющие датчики.
Технические характеристики
Ниже рассмотрим основные параметры энкодера BC58-1212 ES 41 DPZ EM90A205A.246:
- тип устройства: тросовый энкодер с инкрементальным датчиком;
- базовая платформа энкодера: корпус диаметром 58 мм;
- принцип измерения: преобразование линейного перемещения в угловое вращение барабана;
- тип сигнала: импульсный, каналы A и B со сдвигом фаз 90°;
- наличие индексного сигнала: предусмотрено в зависимости от исполнения;
- тип выходного каскада: дифференциальный или push-pull;
- напряжение питания: стандарт промышленной автоматизации;
- длина измерительного хода: определяется диаметром барабана и длиной троса;
- материал троса: износостойкая металлическая нить с защитным покрытием;
- тип возвратного механизма: пружинный барабан с контролируемым натяжением;
- степень защиты корпуса: промышленное исполнение;
- температурный диапазон эксплуатации: расширенный;
- устойчивость к вибрациям и механическим ударам: рассчитана на тяжёлые условия работы;
- тип подключения: кабельный вывод или разъём.
Особенности конструкции устройства

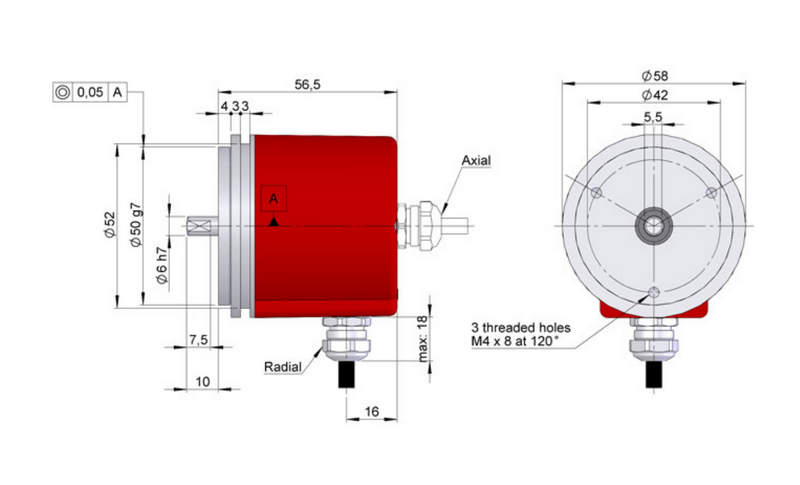

Конструктивно модель BC58-1212 ES 41 DPZ EM90A205A.246 объединяет инкрементальный энкодер и тросовый барабанный модуль в едином корпусе. При линейном перемещении объекта трос разматывается или сматывается с барабана, передавая вращение на вал энкодера. Таким образом, линейная координата преобразуется в последовательность импульсов, количество которых пропорционально пройденному расстоянию. Барабан оснащён пружинным механизмом возврата, обеспечивающим стабильное натяжение троса на всём диапазоне хода. Это минимизирует провисание и снижает вероятность погрешностей при изменении направления движения. Геометрия барабана рассчитана таким образом, чтобы обеспечить равномерную намотку и предсказуемый коэффициент пересчёта импульсов в миллиметры перемещения. Металлический корпус защищает внутренние элементы от механических повреждений и загрязнений. Подшипниковый узел энкодера рассчитан на длительную эксплуатацию, а оптическая система формирования импульсов обеспечивает высокую чёткость сигналов даже при динамичных перемещениях. При использовании дифференциального выхода достигается повышенная устойчивость к электромагнитным помехам, что важно при установке рядом с приводами и силовыми кабелями. Компоновка устройства позволяет интегрировать его в вертикальные и горизонтальные системы, а также применять в условиях вибрации и переменных нагрузок.
Области применения
Ключевыми направлениями использования тросового энкодера являются:
- подъёмные платформы и лифтовые механизмы;
- складские автоматизированные системы хранения;
- портальные и козловые краны;
- телескопические конструкции и выдвижные узлы;
- гидравлические и пневматические цилиндры с контролем хода;
- испытательные стенды с измерением перемещения;
- деревообрабатывающие и металлообрабатывающие станки;
- системы позиционирования в машиностроении;
- транспортные и логистические комплексы.
«Олниса» осуществляет подбор тросовых энкодеров и других компонентов систем измерения перемещения с учётом длины хода, разрешения, типа выходного сигнала и условий эксплуатации. Компания предоставляет технические консультации по выбору оптимального решения и обеспечивает оперативную доставку оборудования по всей стране. Такой подход позволяет снизить риски несовместимости и обеспечить своевременное снабжение производственных объектов.
Преимущества
Ниже обозначим основные преимущества модели BC58-1212 ES 41 DPZ EM90A205A.246:
- точное измерение линейного перемещения на значительных дистанциях;
- компактная конструкция при большом диапазоне хода;
- стабильное натяжение троса благодаря пружинному механизму;
- высокая повторяемость измерений;
- прочность металлического корпуса;
- устойчивость к промышленным нагрузкам и вибрациям;
- возможность работы в условиях электромагнитных помех;
- универсальность интеграции в различные механические системы;
- надёжность при длительной непрерывной эксплуатации.
Таким образом, тросовый энкодер BC58-1212 ES 41 DPZ EM90A205A.246 является эффективным инструментом для точного контроля линейного перемещения в промышленной среде. Сочетание барабанного механизма и инкрементального датчика обеспечивает стабильность сигнала и высокую повторяемость измерений. Конструктивная прочность и адаптация к тяжёлым условиям эксплуатации делают устройство подходящим решением для подъёмных, транспортных и позиционирующих систем различного масштаба.
