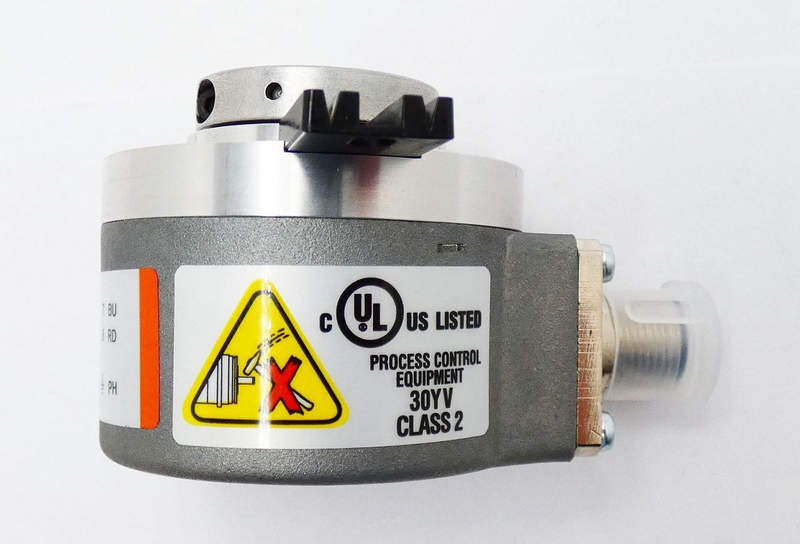

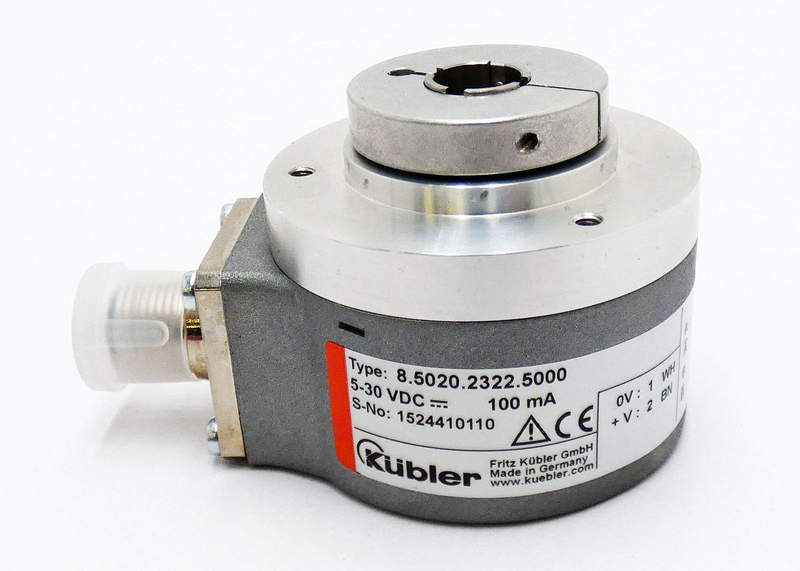

Энкодер Kübler 8.5020.2322.5000 для модернизации оборудования

Инкрементальный энкодер Kübler 8.5020.2322.5000 представляет собой оптический датчик углового положения, предназначенный для преобразования механического вращательного движения в электрические импульсы с высокой точностью; используется в системах автоматизации, сервоприводах, ЧПУ, робототехнике и измерительных комплексах. Данному устройству свойственна высокая точность дискретизации, стабильность выходных сигналов и широкие возможности интеграции в различные механические и электронные системы управления. Энкодер обеспечивает измерение скорости вращения, положения вала и позволяет реализовывать элементы обратной связи в системах с повышенными требованиями к точности и динамике реакции.

Конструктивные особенности и компоновка

В этой части перечислены ключевые элементы, формирующие работоспособность и долговечность устройства:

• Корпус энкодера выполнен из прочного легированного материала; обеспечивает механическую защиту внутренних компонентов от ударов, вибраций и механических нагрузок; повышенная устойчивость к внешним воздействиям.
• Фланцевое крепление — стандартное исполнение, позволяющее фиксировать энкодер на валу двигателя, редуктора или механизма; обеспечивает точное позиционирование относительно измеряемой оси; минимизирует погрешности, вызванные люфтами и смещениями.
• Оптическая система — высокоточный диск с прозрачными и непрозрачными секторами; изготавливается с применением фотолитографии; обеспечивает равномерную дискретизацию угла поворота.
• Источник излучения и фотоприемник — размещены по разные стороны кодировочного диска; световой поток прерывается прозрачными и непрозрачными участками; формирует последовательность импульсов при вращении вала.
• Подшипниковый узел — закрытого типа; обеспечивает стабильное вращение вала энкодера; снижает люфты; увеличивает ресурс эксплуатации; рассчитан на многотысячные циклы работы.
• Кабельный вывод или разъемное соединение — обеспечивает надежную передачу выходных сигналов; применяются экранированные кабели для уменьшения помех; предусмотрены механические уплотнения для защиты от влаги и пыли.

Основные технические параметры

Здесь приведены ключевые электрические и механические характеристики, определяющие возможности применения энкодера:

• Разрешающая способность — количество импульсов на один оборот вала; высокая частота дискретизации позволяет получать детальную информацию о положении и скорости.
• Рабочие частоты — энкодер способен формировать стабильные импульсы при широком диапазоне скоростей вращения; сохраняется точность сигнала на высоких оборотах.
• Тип выходных сигналов — два квадратурных канала A и B; обеспечивают определение направления вращения; возможно подключение дополнительного канала Z для импульса нулевой позиции.
• Электрическое питание — определенное напряжение для питания схемы считывания; фильтрация и стабилизация питающего напряжения необходимы для стабильной работы.
• Интерфейс выходов — дифференциальные или одноп-ended сигналы; дифференциальный интерфейс снижает влияние электромагнитных помех; обеспечивает достоверность сигналов в длинных кабельных линиях.
• Степень пылевлагозащиты — корпус и уплотнения обеспечивают защиту от проникновения твердых частиц и влаги; позволяет использовать энкодер в различных средах.

Принцип действия инкрементального энкодера

Для понимания работы устройства важно разобрать механизмы преобразования вращательного движения в цифровые сигналы:

• При вращении вала энкодера диск с кодовой разметкой также вращается; луч света от излучателя проходит через отверстия или отражается от зеркальных поверхностей диска; фотоприемники фиксируют изменения светового уровня.
• Каждое изменение прозрачности на диске вызывает формирование электрического перехода; последовательность таких переходов формируется в виде прямоугольных электрических импульсов.
• Каналы A и B расположены с фазовым сдвигом на 90; это позволяет определить направление вращения; при вращении в одну сторону канал A опережает канал B; при вращении в другую их последовательность меняется.
• Дополнительный канал Z формируется при прохождении одной определенной метки на диске; служит для определения нулевой позиции или опорного положения; используется для калибровки систем позиционирования.
• Электронная схема преобразует сигналы фотоприемников в стандартизированные прямоугольные импульсы; эти сигналы передаются на контроллер управления или систему сбора данных.

Рабочие режимы и эксплуатационные условия

Ниже перечислены типичные режимы эксплуатации и условия, влияющие на работу энкодера:

• Статическое измерение — энкодер фиксирует положение вала при остановленном состоянии; передает текущее положение.
• Динамическое измерение — преобразует скорость и направление вращения; сохраняет стабильность сигналов при изменении частоты вращения; обеспечивает корректную работу систем управления.
• Работа при вибрации — конструкция с надежными подшипниками и жестким креплением снижает влияние вибраций; обеспечивает точность сигнала даже при эксплуатационных нагрузках.
• Рабочая температура — диапазон температур, при которых устройство сохраняет стабильность характеристик; обеспечивает нормальную работу электронных компонентов и оптики; соблюдение температурного режима предотвращает дрейф сигнала.
• Влажность окружающей среды — энкодер рассчитан на работу при определенной влажности; чрезмерная влага может привести к ухудшению оптики; поэтому корпус оснащен защитными уплотнениями.

Подключение и интерфейсы

Важные аспекты подключения устройства к системе управления включают:

• Клеммные выводы — обеспечивают питание и передачу сигналов; маркировка проводов помогает правильно подключить каналы A, B, Z; питание и сигнальные линии должны быть изолированы.
• Экранирование кабеля — снижает влияние электромагнитных помех; особенно важно при длинных кабельных трассах; заземление экрана осуществляется на одном конце для предотвращения петель тока.
• Дифференциальные интерфейсы — используются для устойчивой передачи сигналов; уменьшают помехи и искажения; позволяют надежно передавать импульсы в промышленных условиях.
• Конфигурация входов контроллера — должна соответствовать уровню выходных сигналов энкодера; возможно использование драйверов для согласования уровней; предотвращает повреждения элементов управления.

Обслуживание и эксплуатационная надежность

Ниже приведены рекомендации по уходу за устройством:

• Проверка механического крепления — отсутствия люфтов, смещений; обеспечивает стабильность сигналов; предотвращает механические повреждения.
• Очистка корпуса и оптики — удаление загрязнений, пыли и влаги; сохранение прозрачности оптических элементов; способствует точности измерений.
• Контроль кабельных соединений — надежное крепление, отсутствие повреждений изоляции; предотвращение обрывов и шумов.
• Регулярная проверка сигналов — измерение импульсов на входе контроллера; оценка стабильности и уровня помех; своевременное устранение дефектов.

Области применения

Инкрементальный энкодер используется в различных областях автоматизации и измерений:

• Сервоприводы и шаговые приводы — обратная связь по положению и скорости; обеспечивает точное управление.
• Станки с числовым программным управлением — позиционирование инструмента; высокая точность обработки.
• Робототехника — измерение положения суставов и осей; обеспечение синхронизации движений.
• Конвейерные системы — учет перемещений; контроль скорости транспортирования.
• Измерительные стенды — точное измерение угловых перемещений; анализ динамических процессов.

Таким образом, инкрементальный энкодер Kübler 8.5020.2322.5000 представляет собой высокоточное измерительное устройство, предназначенное для преобразования механического вращения в цифровые импульсы с высокой степенью точности и стабильности; применяется в автоматизированных системах управления, серводвигателях, ЧПУ и робототехнике. Устройство сочетает прочную конструкцию, высокую разрешающую способность, устойчивость к внешним воздействиям и широкие возможности интеграции. При соблюдении условий эксплуатации, правильном подключении и регулярном обслуживании энкодер обеспечивает длительный ресурс работы, стабильность измерений и надежность функционирования в сложных технических системах.
