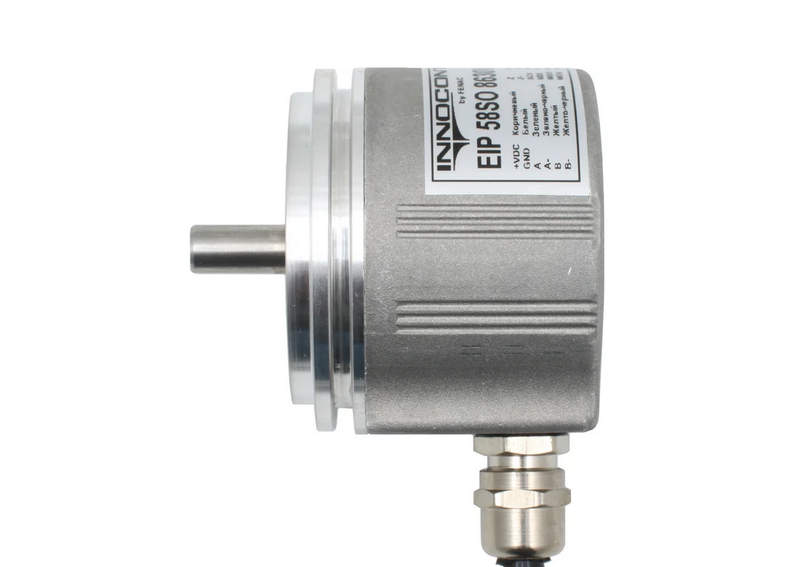

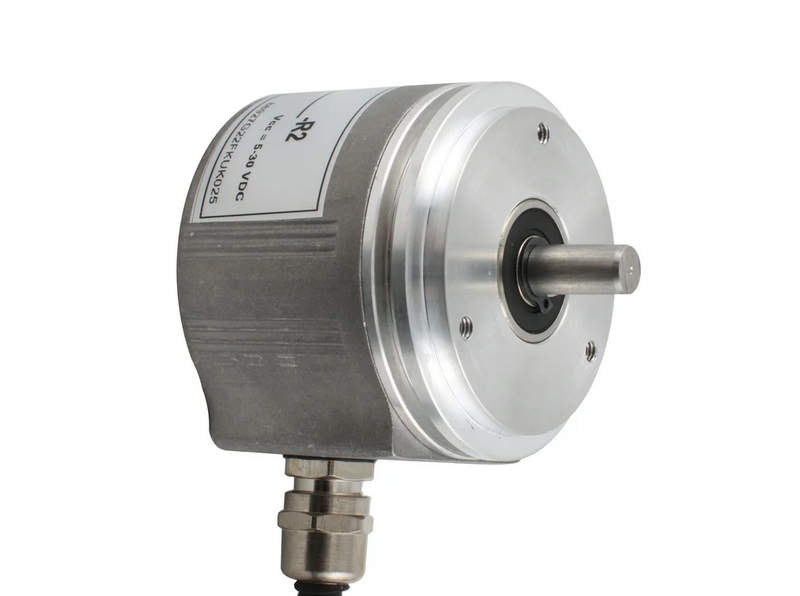

Энкодер Innocont EIP 58SO 8630V15-R2 для высоконагруженных механизмов

Энкодер Innocont EIP 58SO 8630V15-R2 относится к классу промышленных датчиков углового положения, предназначенных для преобразования механического вращения в электрический сигнал с последующей передачей данных в систему управления. Устройства данного типа применяются в составе приводов, транспортных линий, упаковочного оборудования, металлообрабатывающих станков и иных автоматизированных комплексов, где требуется точный контроль скорости, направления и абсолютного либо относительного положения вала.

Конструктивное исполнение и механические характеристики

Для понимания эксплуатационных возможностей необходимо рассмотреть механическую часть устройства и его исполнение. Энкодер серии EIP 58SO, как правило, выполнен в корпусе диаметром 58 мм; подобный форм-фактор считается промышленным стандартом и обеспечивает совместимость с широким спектром крепежных фланцев и муфт. К основным механическим параметрам относятся:

• диаметр корпуса — 58 мм;
• материал корпуса — алюминиевый сплав либо анодированный металл;
• тип вала — сплошной;
• диаметр вала — 6–10 мм в зависимости от модификации;
• способ крепления — фланцевое соединение;
• степень защиты — не ниже IP65;
• допустимая осевая и радиальная нагрузка — регламентируется производителем;
• максимальная частота вращения — до нескольких тысяч оборотов в минуту.

Конструктивно устройство состоит из следующих узлов: корпуса с подшипниковым блоком; измерительного диска с кодовой разметкой; оптической системы считывания; электронной платы формирования сигнала; выходного разъема или кабельного ввода. Подшипниковый узел рассчитан на длительную работу при циклических нагрузках; использование закрытых подшипников снижает влияние пыли и влаги на ресурс изделия.

Принцип работы и тип измерения

После рассмотрения механики целесообразно перейти к физическим принципам формирования сигнала. Энкодер Innocont EIP 58SO 8630V15-R2 относится к оптическим датчикам углового положения. В основе работы лежит взаимодействие источника света и фотоприемника через кодовый диск. Принцип функционирования включает следующие этапы: вращение вала приводит к вращению кодового диска; на диске нанесены прозрачные и непрозрачные участки; световой поток от светодиода проходит через диск; фотодатчик фиксирует чередование световых импульсов; электронная схема формирует цифровые сигналы на выходе. В зависимости от исполнения энкодер может быть инкрементальным или абсолютным. Для инкрементального варианта характерно формирование каналов A и B со сдвигом фаз 90; дополнительно может присутствовать индексный импульс Z; направление вращения определяется по последовательности фронтов сигналов; скорость вычисляется по частоте импульсов. При абсолютном принципе измерения каждому положению соответствует уникальный двоичный код; данные передаются параллельно либо по последовательному интерфейсу; сохраняется информация о положении при включении питания.

Электрические характеристики и режимы работы

Электрическая часть определяет совместимость энкодера с системой управления. Питание устройства обычно осуществляется постоянным напряжением 10–30 В DC; потребляемый ток зависит от типа выхода; допустимые пульсации напряжения ограничены нормативами. Основные электрические параметры включают:

• тип выходного сигнала — NPN; PNP; Push-Pull;
• Line Driver; максимальная частота выходного сигнала — до сотен килогерц;
• разрешение — от сотен до нескольких тысяч импульсов на оборот;
• защита от короткого замыкания — встроенная;
• защита от переполюсовки — реализована на уровне схемы.

Режимы эксплуатации могут быть следующими: непрерывный режим при постоянной скорости вращения; циклический режим с частыми пусками и остановками; режим реверсивного вращения; работа в условиях вибрации; эксплуатация при пониженных и повышенных температурах окружающей среды. Температурный диапазон обычно составляет от −20 до +70 C; допускается кратковременное превышение значений в пределах технических допусков.

Интерфейсы и подключение

После анализа электрических параметров необходимо описать варианты подключения. Энкодер может оснащаться разъемом M12 либо кабельным выводом; количество контактов определяется типом сигнала и наличием дополнительных каналов. Стандартная схема подключения включает:

• питание «+V»; общий провод «0V»; канал A; канал B; индекс Z;
• экранирующую оплетку;
• при необходимости — дополнительные дифференциальные линии.
• экранирование кабеля снижает уровень электромагнитных помех;
• правильное заземление повышает устойчивость к индустриальным наводкам;
• длина кабеля ограничивается частотой сигнала и типом выхода.

Точность, разрешение и динамические характеристики

Ключевым параметром энкодера является разрешение. Оно определяет количество импульсов на один оборот вала; чем выше значение, тем точнее измерение углового перемещения. Погрешность формируется из нескольких составляющих: механический люфт; биение вала; температурное расширение; электрические шумы. Динамические характеристики включают:

• время нарастания фронта сигнала;
• задержку распространения;
• максимальную допустимую скорость вращения без потери импульсов;
• устойчивость к вибрации и ударным нагрузкам.

При корректном подборе муфты и соосности монтаж обеспечивает минимизацию дополнительной погрешности.

Области применения

Для оценки практической значимости необходимо обозначить типовые сферы использования. Энкодер Innocont EIP 58SO 8630V15-R2 применяется в следующих системах: частотно-регулируемые приводы; серводвигатели; упаковочные машины; конвейерные линии; подъемно-транспортное оборудование; станки с числовым программным управлением; роботизированные комплексы; системы дозирования и позиционирования. В каждой из указанных областей датчик обеспечивает: контроль углового положения; измерение скорости вращения; синхронизацию узлов; обратную связь в замкнутых контурах управления.

Таким образом, энкодер Innocont EIP 58SO 8630V15-R2 представляет собой промышленный измерительный прибор, сочетающий стандартный механический форм-фактор, оптический принцип считывания и широкий диапазон электрических исполнений. Его эксплуатационные возможности определяются разрешением; типом выходного сигнала; степенью защиты корпуса; устойчивостью к температурным и вибрационным воздействиям. При корректном выборе параметров и соблюдении требований по подключению устройство обеспечивает стабильную и точную передачу информации о положении и скорости вращения, что делает его ключевым элементом современных систем автоматизации.
