Компактный энкодер Kübler 8.KIS40.1342.1024 для станков и автоматических линий

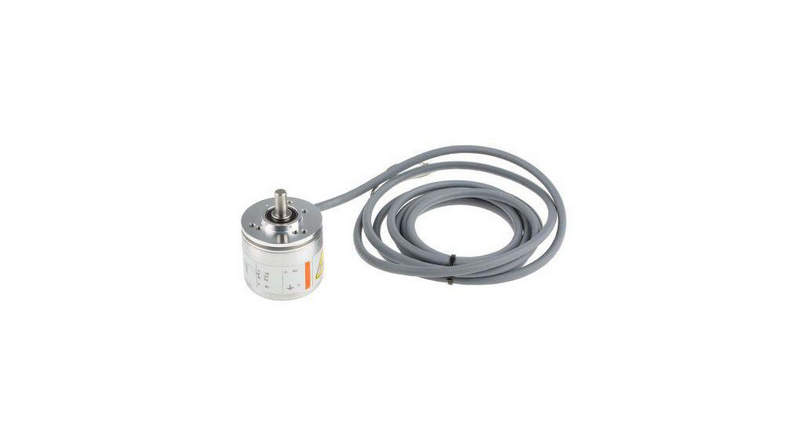

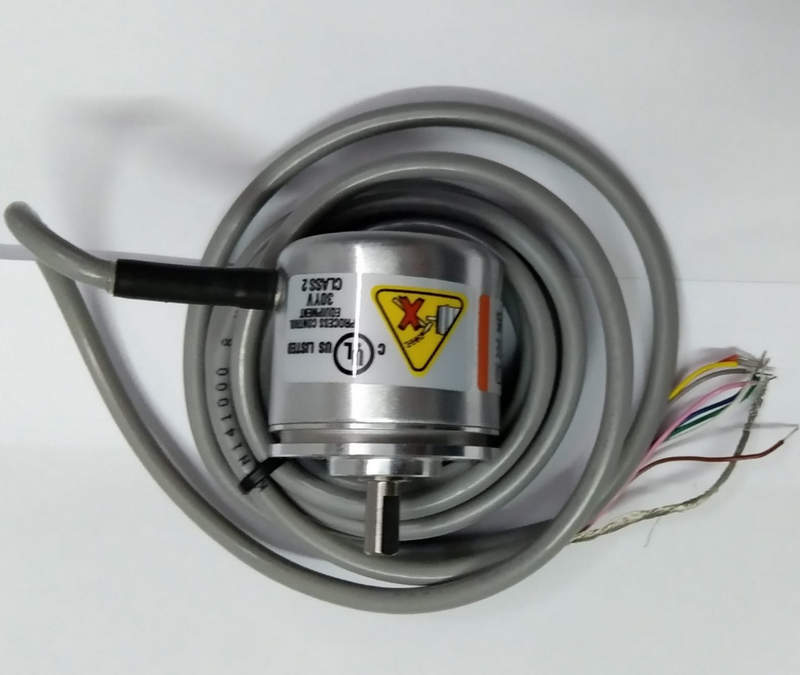

Энкодер Kübler 8.KIS40.1342.1024 представляет собой инкрементальный датчик углового перемещения, предназначенный для преобразования механического вращения в электрические импульсы, используемые системами автоматизации для определения скорости, направления и пройденного пути. Устройство применяется в приводах станков, конвейерах, упаковочном оборудовании, подъемных механизмах и роботизированных системах.

Конструктивное исполнение и механическая часть

Для понимания надежности и точности работы необходимо перечислить конструкцию энкодера и его механические параметры:

• тип датчика: инкрементальный оптический энкодер;
• серия корпуса: KIS40 с диаметром порядка 40 мм;
• тип вала: сплошной вал стандартного диаметра для соединения с муфтой;
• длина вала: соответствует промышленным требованиям для монтажа;
• материал корпуса: алюминиевый сплав с антикоррозионным покрытием;
• подшипники: высокоточные шариковые, рассчитанные на значительные радиальные и осевые нагрузки;
• степень защиты: промышленное исполнение с защитой от пыли и брызг;
• крепление: фланцевое или через монтажные отверстия;
• масса: оптимизирована для снижения нагрузки на вал двигателя.

Внутри корпуса размещен диск с нанесенной кодовой дорожкой; диск закреплен на валу; при вращении вала происходит синхронное вращение кодового диска относительно оптической системы.

Принцип работы

Работа энкодера основана на формировании импульсов при прохождении прорезей или меток кодового диска через оптическую систему:

• источник света излучает луч, направленный на кодовый диск;
• при вращении диска прорези периодически пропускают свет;
• фотоприемник фиксирует изменение светового потока;
• формируются электрические импульсы прямоугольной формы;
• каналы A и B сдвинуты по фазе на 90 электрических градусов;
• по взаимному расположению фронтов определяется направление вращения;
• дополнительный индексный канал Z формирует один импульс на оборот.

Количество импульсов на оборот — 1024 — определяет разрешающую способность; при использовании четырехкратного счета возможно получение 4096 отсчетов на оборот; точность позиционирования зависит от стабильности сигнала и качества обработки импульсов контроллером.

Электрические характеристики

Электрические параметры влияют на совместимость с системами управления и устойчивость сигнала:

• тип выходного сигнала: TTL или HTL в зависимости от исполнения;
• напряжение питания: стандартное промышленное, например 5 В или 10–30 В;
• потребляемый ток: определяется типом выхода и частотой переключения;
• максимальная частота выходного сигнала: зависит от скорости вращения и разрешения;
• уровень логической «1» и «0»: соответствует промышленным стандартам;
• защита от короткого замыкания: встроенная в выходной каскад;
• защита от переполюсовки: предусмотрена схемотехнически;
• устойчивость к ЭМС: соответствует требованиям промышленной автоматизации.

Выходные каскады обеспечивают четкие фронты импульсов; при высокой частоте вращения сохраняется стабильная амплитуда сигнала; минимизируются искажения формы импульса.

Разрешение и точность

Разрешение энкодера определяется числом импульсов на оборот и механической стабильностью конструкции:

• 1024 импульса на оборот — базовое значение;
• при использовании счетчика фронтов — увеличение эффективного разрешения;
• повторяемость сигнала — зависит от точности изготовления кодового диска;
• биение вала — влияет на стабильность считывания;
• люфт подшипников — минимизирован для обеспечения точности;
• погрешность фазового сдвига между каналами — строго нормирована.

Высокое разрешение позволяет использовать датчик в задачах точного позиционирования; при интеграции в систему ЧПУ обеспечивается корректное определение координат.

Режимы работы

Энкодер рассчитан на работу в различных режимах эксплуатации:

• непрерывное вращение с постоянной скоростью;
• динамическое изменение скорости в приводах с частотным регулированием;
• реверсивное вращение;
• режим частых пусков и остановок;
• позиционирование с точной фиксацией угла;
• работа в составе замкнутых контуров регулирования.

Максимальная допустимая скорость вращения определяется механической прочностью диска и частотой обработки сигналов; превышение допустимой скорости может привести к искажению импульсов или износу подшипников.

Условия эксплуатации

Эксплуатационные параметры важны для промышленного применения:

• рабочий температурный диапазон — от отрицательных до повышенных температур;
• относительная влажность — допустима без конденсации;
• устойчивость к вибрациям — обеспечивается прочной конструкцией корпуса;
• стойкость к ударам — ограничена техническими нормами;
• возможность работы в запыленной среде при соответствующей степени защиты;
• устойчивость к промышленным электромагнитным помехам.

При установке необходимо обеспечить соосность вала; применение эластичной муфты снижает нагрузку на подшипники; неправильный монтаж может привести к преждевременному износу.

Подключение и интеграция в систему

Для корректной работы необходимо соблюдение правил подключения:

• использование экранированного кабеля;
• заземление экрана с одной стороны;
• минимизация длины кабеля при высоких частотах;
• подключение к счетчикам импульсов или входам ПЛК;
• использование фильтрации сигналов при наличии помех;
• соблюдение полярности питания.

Индексный канал используется для задания нулевой точки; при включении системы выполняется калибровка; далее осуществляется подсчет импульсов относительно базовой позиции.

Области применения

Энкодер Kübler 8.KIS40.1342.1024 применяется в следующих сферах:

• станки с числовым программным управлением;
• конвейерные линии и транспортные системы;
• подъемные механизмы и лифтовое оборудование;
• упаковочные автоматы;
• робототехнические комплексы;
• измерительные стенды.

В перечисленных областях устройство обеспечивает высокую точность измерения углового перемещения и стабильную передачу сигнала в систему управления.

В целом, энкодер Kübler 8.KIS40.1342.1024 является инкрементальным датчиком углового положения с разрешением 1024 импульса на оборот, предназначенным для промышленного применения. Конструкция с прочным корпусом, точным кодовым диском и надежными подшипниками обеспечивает стабильность сигнала и длительный срок службы. Электрические характеристики, фазовый сдвиг каналов, наличие индексного импульса и возможность работы в различных режимах делают данный энкодер эффективным элементом систем автоматизации, где требуется точный контроль скорости и положения вращающихся механизмов.
