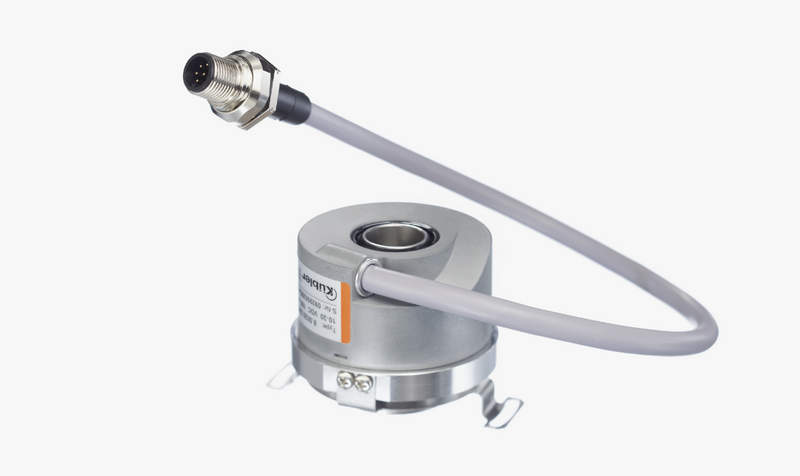

Надежный контроль скорости и положения с энкодером Kuebler 8.5020.4921.1000

Энкодер Kuebler 8.5020.4921.1000 относится к классу инкрементальных датчиков вращения, предназначенных для преобразования углового перемещения вала в последовательность электрических импульсов. Устройства данного типа применяются в системах автоматизации, станочном оборудовании, приводах с обратной связью и измерительных комплексах, где требуется высокая точность регистрации положения, скорости и направления вращения..

Конструктивное исполнение

Для понимания принципа работы необходимо перечислить основные элементы конструкции, формирующие функциональность устройства:

• тип датчика: инкрементальный оптический энкодер;
• разрешение: 1000 импульсов на оборот;
• корпус: металлический, цилиндрической формы;
• вал: сплошной либо полый, с фиксированным диаметром;
• подшипниковые узлы: прецизионные шариковые подшипники;
• система уплотнений: защита от пыли и влаги;
• оптический диск: с нанесенной кодовой шкалой;
• излучатель: светодиодный источник света;
• приемник: фотодиодная или фототранзисторная матрица;
• выходной разъем или кабель: для подключения к системе управления.

Корпус обеспечивает механическую жесткость; защищает внутренние компоненты от вибраций; способствует отводу тепла; предотвращает попадание загрязнений. Подшипники рассчитаны на высокую частоту вращения; обеспечивают минимальный люфт; сохраняют точность позиционирования.

Принцип работы

Работа инкрементального энкодера основана на формировании импульсного сигнала при вращении кодового диска. На диск нанесена чередующаяся прозрачная и непрозрачная структура; при вращении диска световой поток периодически прерывается; фотоприемник фиксирует изменения освещенности; формируется последовательность электрических импульсов. Ключевые процессы включают:

• преобразование механического вращения в прерывание светового потока;
• формирование импульсов на выходных каналах A и B;
• создание сигнала нулевой метки Z;
• определение направления вращения по фазовому сдвигу между каналами A и B;
• расчет скорости по частоте импульсов.

При разрешении 1000 импульсов на оборот каждый полный оборот вала генерирует 1000 периодов сигнала; при использовании квадратурного считывания количество отсчетов может увеличиваться в четыре раза; это повышает точность измерения углового положения.

Электрические характеристики

Электрические параметры определяют совместимость энкодера с управляющей системой и стабильность передачи данных. Основные характеристики включают:

• напряжение питания: типовое для промышленной автоматики;
• потребляемый ток: зависит от типа выходного каскада;
• тип выходов: TTL или HTL;
• максимальная частота выходного сигнала;
• время нарастания и спада импульса;
• допустимая нагрузка на выход;
• защита от короткого замыкания;
• защита от переполюсовки.

TTL-выход формирует сигнал с уровнями логической схемы; HTL-выход обеспечивает более высокие уровни напряжения; выбор типа определяется требованиями контроллера. Частота выходного сигнала зависит от скорости вращения; при увеличении оборотов растет частота импульсов; система управления должна обеспечивать корректную обработку этих данных.

Механические характеристики

Механические параметры влияют на долговечность и точность измерений. Для энкодера данного типа характерны:

• максимальная частота вращения вала;
• допустимая радиальная нагрузка;
• допустимая осевая нагрузка;
• момент инерции ротора;
• пусковой момент;
• класс точности биения вала;
• масса устройства;
• степень защиты корпуса, например IP65 или IP67.

Минимальный люфт и точная центровка обеспечивают стабильность сигнала; превышение допустимых нагрузок может привести к ускоренному износу подшипников; нарушению геометрии и снижению точности.

Режимы работы

Энкодер может эксплуатироваться в различных режимах, в зависимости от характера приводной системы:

• непрерывное вращение при постоянной скорости;
• циклическая работа с частыми пусками и остановами;
• реверсивный режим;
• работа в составе сервопривода с переменной скоростью;
• режим позиционирования с пошаговым управлением.

В режиме непрерывного вращения основной параметр контроля — стабильность частоты импульсов; при реверсе система отслеживает изменение фазового соотношения каналов; в режиме позиционирования используется точный подсчет импульсов и анализ нулевой метки.

Тепловые и эксплуатационные особенности

Эксплуатационные характеристики включают устойчивость к внешним воздействиям и температурным режимам. Учитываются следующие параметры:

• рабочий диапазон температур;
• устойчивость к вибрациям;
• устойчивость к ударам;
• допустимая влажность;
• электромагнитная совместимость;
• устойчивость к промышленным помехам.

Оптическая система чувствительна к загрязнению; герметичность корпуса снижает риск попадания пыли; температурная стабильность излучателя и фотоприемника влияет на точность сигнала.

Области применения

Энкодер Kuebler 8.5020.4921.1000 применяется в следующих системах:

• станки с числовым программным управлением;
• конвейерные линии;
• робототехнические комплексы;
• лифтовые механизмы;
• упаковочные машины;
• приводы подачи и резки;
• автоматические сортировочные линии;
• измерительные стенды.

В каждой из областей устройство выполняет функцию обратной связи; обеспечивает контроль положения; позволяет реализовать алгоритмы регулирования скорости и момента.

Преимущества конструкции

К ключевым достоинствам относятся:

• высокое разрешение 1000 импульсов на оборот;
• стабильность фазового сдвига каналов;
• надежная подшипниковая система;
• компактные габариты;
• возможность работы в сложных промышленных условиях;
• универсальность подключения;
• высокая повторяемость сигналов.

Таким образом, энкодер Kuebler 8.5020.4921.1000 представляет собой прецизионный инкрементальный датчик, обеспечивающий точное преобразование механического вращения в цифровую информацию; его конструкция основана на оптическом принципе формирования импульсов; электрические параметры адаптированы для промышленной автоматики; разрешение 1000 импульсов на оборот позволяет реализовывать задачи точного позиционирования и регулирования скорости. При соблюдении допустимых нагрузок и температурных режимов устройство демонстрирует стабильную работу и длительный ресурс в составе сложных автоматизированных систем.
