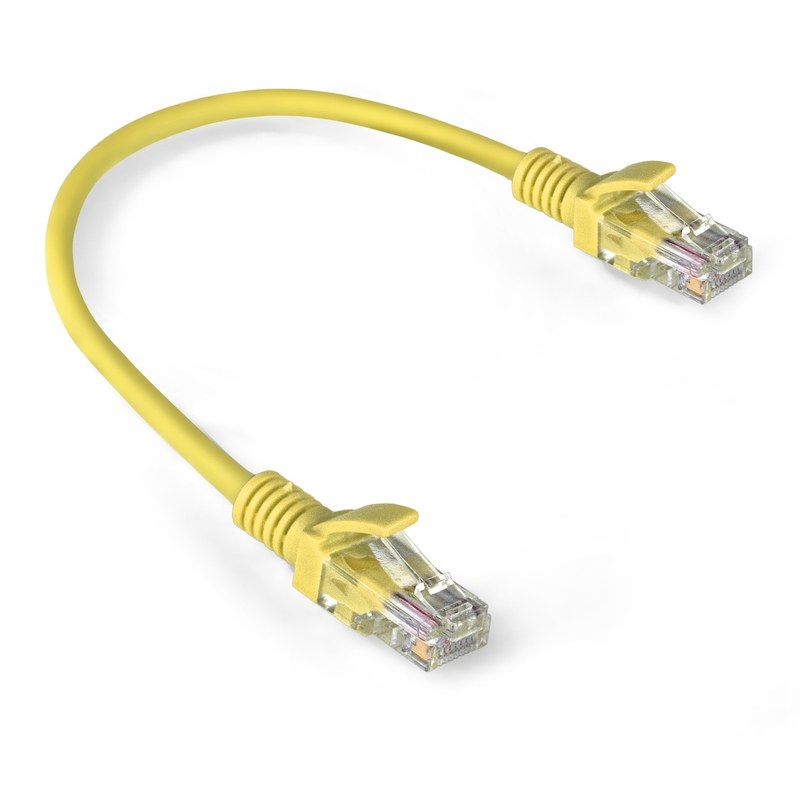

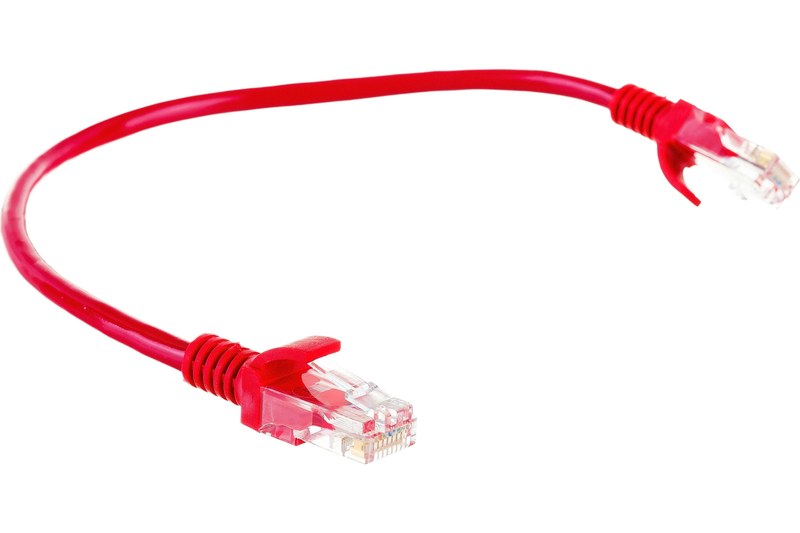

Патч-корд ExeGate 0.3 м для подключения сетевых устройств
Патч-корд ExeGate длиной 0,3 м представляет собой готовый кабель для соединения сетевого оборудования, розеток, панелей и оконечных устройств. Короткий провод удобен внутри телекоммуникационного шкафа: он не образует крупных петель, не перекрывает вентиляционные зоны и упрощает плотную коммутацию портов. Изделие передает цифровой сигнал по медным витым парам, а заводские разъемы исключают самостоятельную разделку жил.
Технические характеристики
Основные параметры кабеля позволяют оценить его совместимость с линией и условиями монтажа. Для распространенного сетевого исполнения характерны следующие значения:
- длина кабельной части — 0,3 м,
- разъемы на обоих концах — модульные штекеры 8P8C формата RJ-45,
- число электрических контактов в каждом штекере — 8,
- число сигнальных витых пар — 4,
- схема оконцевания — прямая, с одинаковым порядком жил на двух концах,
- номинальное волновое сопротивление симметричной линии — 100 Ом,
- максимальная длина стандартного медного канала Ethernet вместе со стационарным сегментом — 100 м,
- рабочая полоса для исполнения категории 5e — до 100 МГц,
- поддерживаемая скорость в канале соответствующей категории — до 1000 Мбит/с,
- типовая контактная схема — T568B–T568B,
- наружная оболочка — полимерная, рассчитанная на гибкую коммутацию,
- цвет оболочки определяется вариантом поставки.
Принцип передачи сигнала
Работа патч-корда основана на дифференциальной передаче: полезное напряжение определяется разностью потенциалов в двух проводниках пары. Скручивание жил способствует компенсации наведенных помех. Передатчик кодирует поток данных, приемник распознает изменения сигнала, а четыре пары обеспечивают двунаправленный обмен в гигабитном Ethernet. Кабель является пассивным участком физического уровня; его качество определяется сопротивлением, затуханием, переходными влияниями и состоянием контактов. Ключевые электрические процессы можно представить следующим образом:
- передача импульсов между согласованными портами с сопротивлением линии около 100 Ом,
- подавление синфазной составляющей за счет симметрии пары,
- снижение внешних наводок благодаря взаимному скручиванию проводников,
- разделение сигнальных цепей между четырьмя парами,
- сохранение непрерывности контактов от первого до восьмого вывода,
- ограничение отражений при исправных разъемах и соблюдении категории тракта.
Особенности конструкции
Конструкция рассчитана на многократное подключение. Под оболочкой размещены четыре пары гибких многопроволочных жил, лучше переносящих изгибы, чем однопроволочный кабель. Изолированные жилы скручены с заданным шагом. Через прозрачные штекеры можно осмотреть проводники и зоны обжима. Контактные ножи прорезают изоляцию и соприкасаются с жилами. Хвостовик принимает механическую нагрузку, а защита фиксатора снижает риск его перелома в заполненной стойке. Для сохранения расчетных свойств конструкции соблюдают несколько правил:
- не растягивают кабель и не используют его как несущий элемент,
- не создают резких перегибов непосредственно у корпуса штекера,
- не прижимают оболочку дверью шкафа или тяжелым оборудованием,
- не раскручивают пары и не выполняют повторный кустарный обжим готового изделия,
- извлекают штекер нажатием на защелку, а не рывком за оболочку,
- защищают контакты от влаги, пыли и химически активных загрязнений.
Режимы эксплуатации и совместимость
Кабель работает пассивно и не требует отдельного питания либо настройки. Пропускную способность задает наиболее слабый компонент канала: порт, патч-корд, розетка, стационарный кабель или панель. Участок длиной 0,3 м вносит долю суммарного затухания, однако дефект контакта способен вызвать ошибки кадров, повторные передачи, снижение скорости либо потерю связи. При монтаже учитывают следующие варианты работы:
- соединение портов коммутатора и патч-панели в локальной сети,
- подключение маршрутизатора, точки доступа, компьютера или сетевого хранилища,
- передача данных со скоростью 10, 100 либо 1000 Мбит/с при соответствии всего тракта,
- автоматическое согласование скорости и дуплекса сетевыми интерфейсами,
- полный дуплекс при одновременной передаче и приеме данных,
- возможность прохождения питания PoE при допустимости конкретного исполнения и соблюдении требований линии.
Области применения
Малая длина ориентирована прежде всего на соединения между близко расположенными портами. Основные области использования включают:
- телекоммуникационные шкафы и настенные боксы,
- серверные стойки и кроссовые узлы,
- локальные сети офисов и предприятий,
- системы видеонаблюдения с IP-оборудованием,
- лабораторные стенды и испытательные установки,
- домашние маршрутизаторы и компактные сетевые хранилища,
- временные диагностические подключения на рабочем месте.
Таким образом, патч-корд ExeGate 0,3 м является компактным элементом кабельной системы. Четыре витые пары, два разъема 8P8C и прямая схема обеспечивают передачу данных между совместимыми Ethernet-устройствами. Короткое исполнение упорядочивает коммутацию, но требует правильной укладки, чистых контактов и соответствия категории всего канала. Компания «Олниса» выступает поставщиком промышленного оборудования и осуществляет поставку патч-кордов ExeGate для сетей. Через «Олниса» можно заказать кабельные изделия для промышленных, серверных и административных объектов. Поставка охватывает задачи построения и обслуживания проводных линий связи.
