Насосная станция Grundfos Hydrojet — надежное решение для водоснабжения

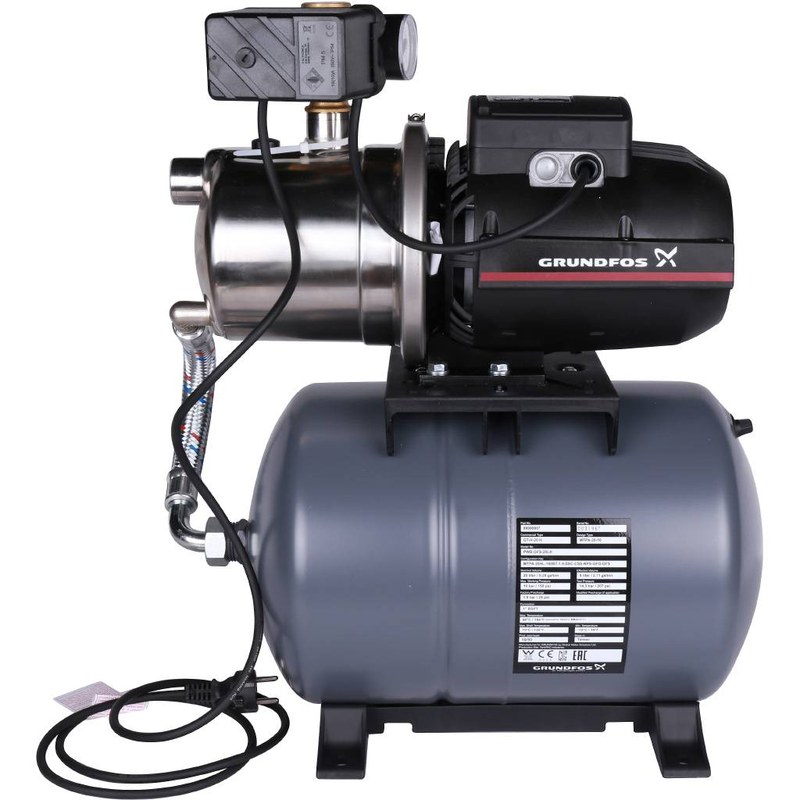

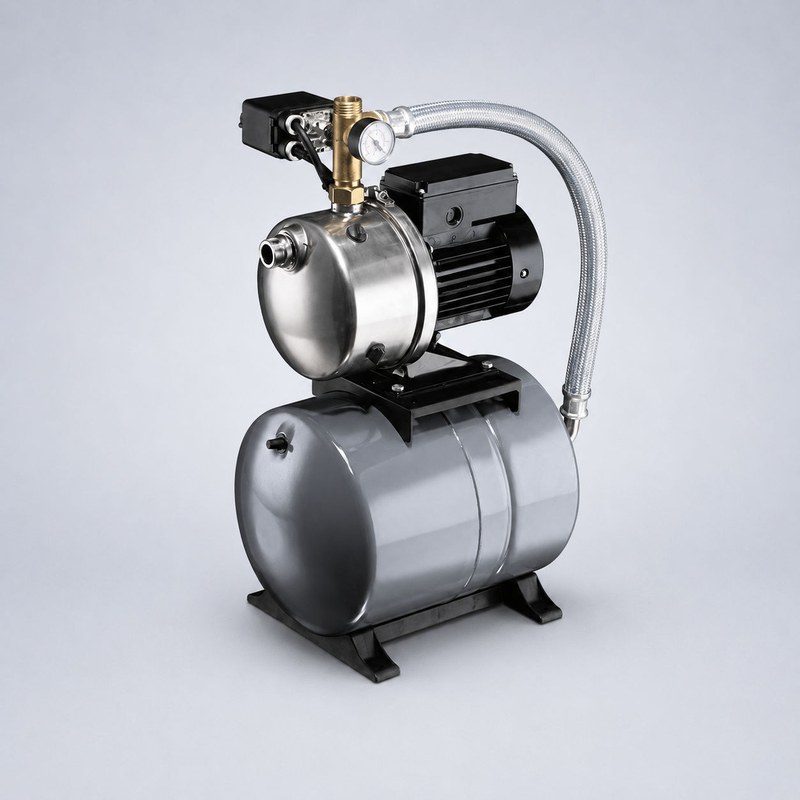

Насосная станция Grundfos Hydrojet служит для автоматической подачи чистой воды и поддержания давления. Она объединяет самовсасывающий насос, мембранный бак, реле, манометр и арматуру. Гидроаккумулятор создаёт резерв, компенсирует малый водоразбор и сокращает число пусков двигателя. Станция используется при снабжении зданий водой из колодцев и резервуаров, а также для орошения. Исполнение выбирают по рабочей точке, высоте всасывания, объёму бака и электропитанию. Компоновка сокращает монтажную площадь и упрощает подключение всей установки к сети.
Технические параметры
Hydrojet имеет несколько типоразмеров, поэтому точные показатели определяются индексом насоса и комплектацией. При расчёте сопоставляют подачу и напор в одной рабочей точке, а не независимые максимумы. Характерные параметры приведены ниже:
- горизонтальный самовсасывающий центробежный насос с эжектором,
- питание однофазных модификаций — 1 × 220–240 В, 50 Гц,
- частота вращения двигателя — около 2800–2900 об/мин,
- мощность в зависимости от типоразмера — ориентировочно 0,6–1,4 кВт,
- максимальная подача различных модификаций — примерно 3–5 м3/ч,
- предельный напор в пределах линейки — ориентировочно 35–50 м,
- геометрическая высота всасывания при нормальных условиях — до 8 м,
- объём бака в распространённых комплектациях — 20 или 24 л,
- допустимая температура чистой воды — обычно до 35 C,
- присоединительные размеры, степень защиты и класс изоляции — по паспорту конкретной станции.
Конструкция гидравлического узла
Корпус образует всасывающий и напорный тракты. Рабочее колесо сообщает воде кинетическую энергию, преобразуемую проточной частью в давление. Эжектор создаёт рециркуляцию, позволяющую удалять воздух из входной линии после заполнения корпуса. Вал связан с ротором двигателя, а место его прохода в гидравлическую камеру герметизирует торцевое уплотнение. Насос рассчитан на воду без волокнистых и абразивных включений. Мембрана разделяет бак на водяную и воздушную полости. При заполнении сжимаемый газ аккумулирует энергию, а после остановки насоса вытесняет воду в сеть. Воздушный подпор проверяют при обесточенной станции и пустой водяной полости. Его согласуют с нижней уставкой реле: отклонение уменьшает полезный запас и учащает пуски.
Принцип автоматической работы
Циклом управляет реле на напорной магистрали. При открытии крана вода сначала идёт из гидроаккумулятора. На нижнем пороге контакты замыкают цепь двигателя. Насос покрывает расход и наполняет бак. После закрытия крана давление достигает верхней уставки, и питание отключается. Цикл включает следующие процессы:
- снижение давления при расходовании запаса воды,
- замыкание контактов по нижней уставке реле,
- разгон двигателя и формирование потока рабочим колесом,
- самовсасывание с отделением воздуха от жидкости,
- подачу потребителю и одновременное заполнение бака,
- достижение верхнего порога и отключение двигателя,
- покрытие малого последующего расхода гидроаккумулятором.
Области применения
Значение станции охватывает следующие инженерные задачи:
- автономное водоснабжение частных и малоэтажных зданий,
- подачу воды из колодца, резервуара или неглубокой скважины,
- повышение давления при допустимых условиях на входе,
- питание санитарно-технических точек и бытовых потребителей,
- водоснабжение садовых участков и тепличных площадей,
- создание оперативного запаса воды в напорной сети.
Таким образом, Grundfos Hydrojet объединяет самовсасывающий насос, гидроаккумулятор и релейную автоматику. Надёжность определяется расчётом, герметичностью входной линии, воздушным подпором и качеством воды. Выбор по рабочей точке обеспечивает требуемый расход без работы на границе характеристики. Компания «Олниса» осуществляет поставку станций Grundfos Hydrojet и другого промышленного оборудования. Поставка предназначена для объектов водоснабжения, инженерных систем и производственной инфраструктуры.
