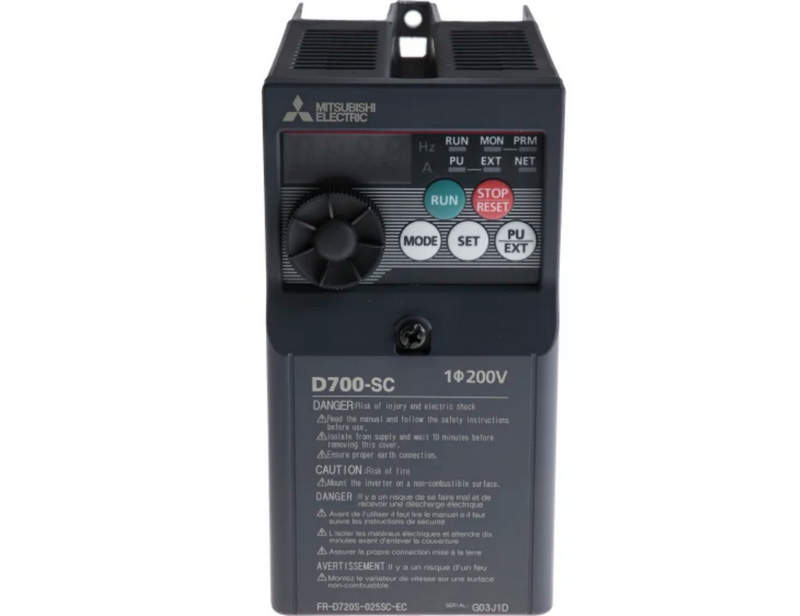

Оптимизация работы оборудования с преобразователем 0,4 кВт FR-D720S-025SC-EC

В системах автоматизации и электропривода компактные преобразователи частоты востребованы для решения задач управления малыми асинхронными двигателями. Mitsubishi Electric предлагает широкий спектр таких устройств, включая модель FR-D720S-025SC-EC мощностью 0,4 кВт. Этот частотный преобразователь ориентирован на простые, но надежные применения в промышленных и бытовых установках, где необходима точная регулировка скорости, плавный пуск и экономия электроэнергии.

Технические характеристики

Перед выбором частотного преобразователя важно понимать его электрические и функциональные параметры. Модель FR-D720S-025SC-EC имеет следующие ключевые характеристики:

• Номинальная мощность: 0,4 кВт;
• Номинальный выходной ток: 2,5 А;
• Выходная частота: от 0,2 до 400 Гц;
• Входное напряжение: 200–240 В, однофазное, 50/60 Гц;

• Выходное напряжение: 3-фазное, 0–240 В (зависит от входного);
• Способ управления: V/F (вольт-герц) с автоматической оптимизацией магнитного потока;
• Перегрузочная способность: 150% от номинального тока в течение 60 секунд;
• Интерфейс пользователя: встроенная панель с 4-значным LED-дисплеем и клавишами управления;
• Управление: встроенный ПИД-регулятор, логические входы/выходы, аналоговые входы, встроенный тормозной прерыватель;
• Защита: от перегрева, короткого замыкания, превышения/понижения напряжения, блокировка двигателя при ошибке;
• Охлаждение: встроенный вентилятор;
• Класс защиты корпуса: IP20;
• Монтаж: на DIN-рейку или плоскость панели.

Эти параметры делают FR-D720S-025SC-EC универсальным решением для управления небольшими электродвигателями в диапазоне до 0,4 кВт.

Преимущества FR-D720S-025SC-EC

Среди сильных сторон этой модели стоит отметить:

• Компактные габариты и лёгкость монтажа;
• Встроенные функции ПИД-регулирования и торможения;
• Универсальность применения в различных отраслях;
• Простота настройки с панели без внешнего ПО;
• Высокий уровень защиты от перегрузок и аварийных режимов;
• Энергосбережение за счёт адаптивного управления напряжением;
• Стабильная работа с асинхронными двигателями разных производителей.

Эти преимущества делают частотный преобразователь FR-D720S-025SC-EC надёжным элементом автоматизированных систем, где важны как функциональность, так и экономичность.

Принцип работы

Основная задача преобразователя частоты — преобразовать фиксированную частоту сети переменного тока (обычно 50 Гц) в регулируемую, позволяя тем самым менять скорость вращения асинхронного двигателя. Внутренне устройство выполняет это в три этапа:

• Первичный выпрямитель преобразует входное переменное напряжение в постоянное;
• Интермедиатное звено — фильтрация и накопление энергии на звене постоянного тока (DC-шина);
• Инверторная часть — преобразование постоянного напряжения обратно в переменное с регулируемой частотой и амплитудой.

Благодаря использованию IGBT-транзисторов высокой скорости переключения, формируется синусоидальный сигнал на выходе, что снижает тепловые потери в двигателе и повышает его КПД. Преобразователь FR-D720S-025SC-EC реализует управление по закону V/F с компенсацией скольжения. Это обеспечивает стабильную работу двигателя при разных нагрузках без потери крутящего момента на низких частотах.

Режимы работы

Для удобства эксплуатации и гибкости применения FR-D720S-025SC-EC поддерживает следующие режимы:

• Плавный пуск и остановка — с настройкой времени разгона и торможения;
• Режим фиксированной скорости — задание частоты с панели, аналогового сигнала, либо через цифровые входы;

• Многоступенчатое задание скорости — до 8 фиксированных частот, выбираемых входными сигналами;
• Реверсивное управление — смена направления вращения двигателя без перекоммутации фаз;
• ПИД-регулирование — встроенный ПИД-контур для управления давлением, температурой, расходом и другими величинами;
• Энергосберегающий режим — автоматическое снижение напряжения на двигателе при частичной нагрузке;
• Автоматический рестарт — повторный пуск после исчезновения напряжения сети;
• Режим торможения — встроенный транзистор позволяет подключить внешний тормозной резистор для быстрого останова;
• Счёт импульсов — возможность работы в счетном режиме (например, для дозаторов).

Наличие этих функций позволяет интегрировать преобразователь как в простые системы (вентиляторы, насосы), так и в более сложные технологические процессы с автоматической регулировкой.

Конструктивные особенности

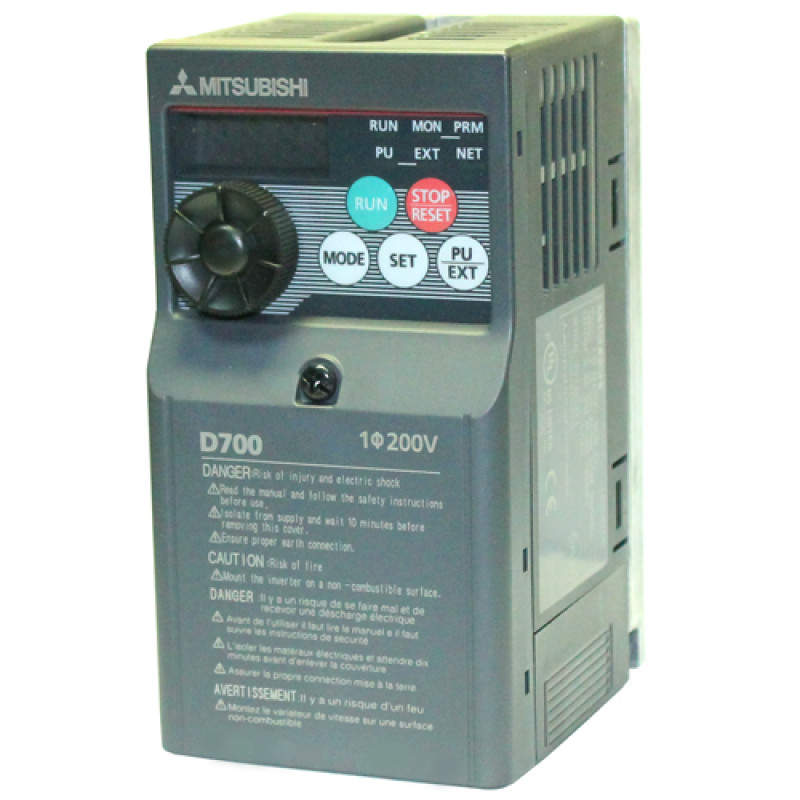

Одна из главных черт FR-D720S-025SC-EC — его конструктивная простота при высоком уровне надежности. Модель поставляется в компактном пластиковом корпусе, удобном для установки в ограниченном пространстве щита. Конструкция предусматривает:

• Встроенные клеммы для подключения питания, двигателя и сигналов управления;
• Панель управления с интуитивным интерфейсом и четырьмя клавишами;
• Съёмную клеммную панель — упрощает монтаж и техобслуживание;
• Встроенную защиту от пыли и перегрева — за счёт направленного потока вентиляции и температурных датчиков;
• Устойчивость к вибрациям и скачкам напряжения — благодаря внутренней диагностике и электронным фильтрам.

Корпус выполнен с учётом требований к электробезопасности и термостойкости, что обеспечивает продолжительную эксплуатацию даже в промышленных условиях.

Области применения

Сфера применения этой модели охватывает широкий круг оборудования, где используется двигатель небольшой мощности:

• Вентиляторы и вытяжки — регулировка скорости, снижение шума и энергопотребления;
• Циркуляционные насосы — поддержание постоянного давления или расхода;
• Конвейеры — управление скоростью транспортировки и плавный пуск;
• Мешалки и дозаторы — управление вращением в технологических линиях;
• Оборудование HVAC — в системах отопления, вентиляции и кондиционирования воздуха;
• Компрессоры — регулировка производительности по потребности;
• Станки и механизмы — в бытовой, швейной, деревообрабатывающей промышленности.

Компактные размеры, невысокая цена и простота интеграции делают FR-D720S-025SC-EC одним из популярных решений в системах, где важна точность и экономичность при работе с маломощными электродвигателями.

Таким образом, FR-D720S-025SC-EC от Mitsubishi Electric — это компактный, функциональный и доступный по цене частотный преобразователь для управления двигателями мощностью до 0,4 кВт. Благодаря широкому спектру встроенных функций, простой наладке и высокому качеству исполнения, он стал надёжным решением для множества задач в промышленной и бытовой автоматике. Именно такие устройства формируют основу современной энергоэффективной инфраструктуры, в которую всё чаще внедряется интеллектуальное управление.
