Сервоусилители Mitsubishi MR-J4: платформа точного управления движением

Сервоусилители серии MR-J4 от компании Mitsubishi Electric являются передовыми устройствами управления сервомоторами, разработанными для использования в системах автоматизации, требующих высокой точности, динамики и надежности. Эти устройства нашли широкое применение в станках с ЧПУ, робототехнике, упаковочном оборудовании, сборочных линиях и других отраслях, где требуются быстрые и точные движения. Сервоусилитель MR-J4 выполняет ключевую функцию в контуре управления сервопривода: он получает управляющие сигналы от контроллера, интерпретирует их и формирует токи, подаваемые на обмотки серводвигателя. Это обеспечивает строгое следование заданной траектории, скорость и ускорение. MR-J4 рассчитан на работу в составе комплексных автоматизированных систем и отличается высокой совместимостью с контроллерами Mitsubishi серий MELSEC.

Электрические характеристики и технические параметры

Для оценки возможностей MR-J4 необходимо рассмотреть его основные характеристики, обеспечивающие эффективную работу в промышленных условиях:

• Напряжение питания: 200–240 В AC однофазное или трёхфазное (в зависимости от модели);
• Диапазон мощности: от 0,1 кВт до 7 кВт (серия MR-J4-A); до 22 кВт (серия MR-J4-B);
• Максимальная частота коммутации: до 3,0 кГц;
• Встроенная функция абсолютного позиционирования при использовании соответствующего энкодера;
• Поддержка разрешения до 4 миллиона импульсов/оборот (при работе с высокоточным энкодером);

• Эффективное подавление резонансов и вибраций благодаря функции advanced vibration suppression control II;
• Интерфейсы управления: аналоговый + импульсный вход (MR-J4-A), SSCNET III/H (MR-J4-B), EtherCAT (MR-J4-GF), CC-Link IE Field (MR-J4W2), и другие;
• Наличие встроенной STO (Safe Torque Off) функции безопасности согласно EN ISO 13849-1;
• Температурный диапазон работы: от 0 до +55 C;
• Защита корпуса: IP20;
• Вентиляция: естественное или принудительное охлаждение (в зависимости от модели).

MR-J4 легко адаптируется к различным конфигурациям благодаря наличию модификаций с расширенным функционалом и возможностью построения многоосевых систем.

Конструктивные особенности и схемотехника

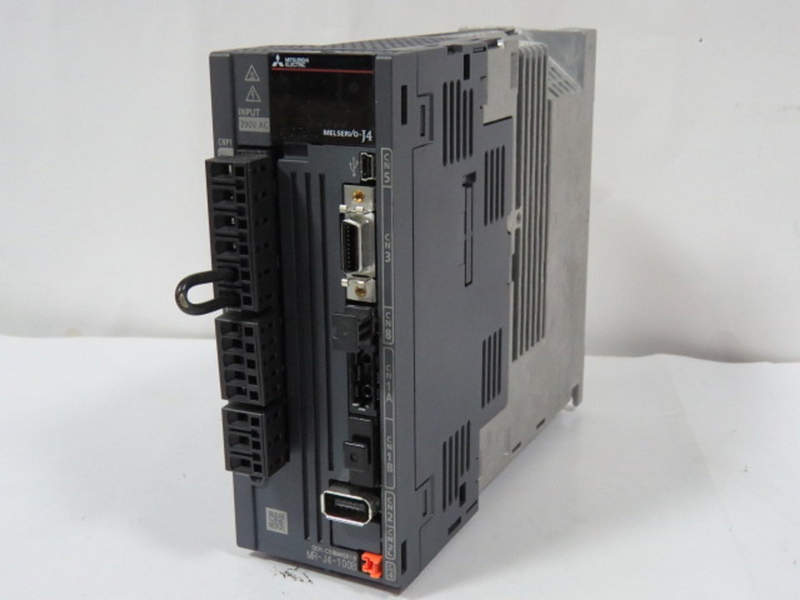

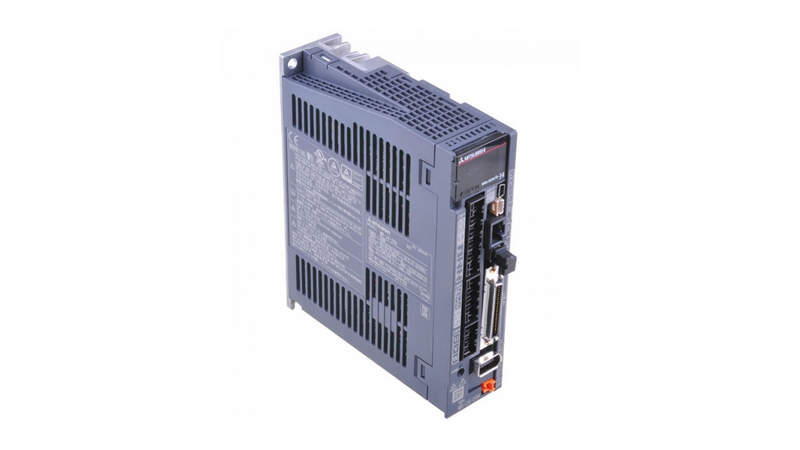

Сервоусилитель выполнен в компактном корпусе с вертикальным размещением компонентов. В нижней части расположены силовые клеммы, в верхней — клеммы управления. Это упрощает монтаж и подключение в условиях шкафного исполнения. Встроенный вентилятор (на моделях с мощностью от 1 кВт и выше) обеспечивает дополнительное охлаждение. Интерфейсы связи выполнены в виде съемных разъемов, что удобно для замены или настройки. На лицевой панели размещён светодиодный дисплей, отображающий коды ошибок, текущую позицию, параметры настройки и другую информацию. Навигация осуществляется с помощью кнопок на панели или через программное обеспечение MR Configurator2.

MR-J4 работает по классической схеме трёхконтурного сервоуправления: контур положения, скорости и тока. Это обеспечивает высокую точность даже в условиях переменной нагрузки или механического люфта. Внутренние алгоритмы управления реализованы на базе 32-разрядного сигнального процессора, что позволяет выполнять ПИД-регулирование в реальном времени с высокой скоростью обработки. Входные сигналы от контроллера (позиция, скорость, разрешающие сигналы) интерпретируются в цифровом формате, преобразуются в ШИМ-управление силовыми транзисторами (IGBT), которые формируют фазные токи, подаваемые на двигатель. Обратная связь от энкодера поступает на аналогично высокоскоростной вход и обеспечивает точное позиционирование.

Режимы работы

Сервоусилитель MR-J4 поддерживает следующие основные режимы:

• Позиционирование (Position Mode) — работает с импульсными командами или абсолютным заданием позиции;
• Скоростной режим (Speed Mode) — поддерживает заданную частоту вращения при переменной нагрузке;
• Режим управления моментом (Torque Mode) — обеспечивает точное ограничение крутящего момента, используется при запрессовке или других механических операциях;
• Комбинированные режимы — позволяют динамически переключать режимы в зависимости от требований движения;
• Автотюнинг — автоматическая настройка параметров контура управления в зависимости от характеристик механики;
• Виброкомпенсация — активное подавление низкочастотных и высокочастотных резонансов с возможностью индивидуальной настройки фильтров;

Контроль перегрева, перегрузки, короткого замыкания и других нештатных ситуаций — реализован на уровне аппаратной и программной защиты.

Программное обеспечение и настройка

Настройка MR-J4 осуществляется через программную среду MR Configurator2. Этот инструмент позволяет:

• Задать параметры управления и ограничений;
• Выполнить автотюнинг;
• Построить графики движения, момента, тока;
• Выполнить анализ ошибок и журнал событий;
• Сохранить/загрузить конфигурацию;
• Произвести диагностику сети и системы в целом.

Софт поддерживает интерфейс на нескольких языках и отличается интуитивно понятным интерфейсом, что ускоряет запуск и настройку оборудования на производстве.

Преимущества по сравнению с предыдущими поколениями

Серия MR-J4 пришла на смену MR-J3 и отличается следующими улучшениями:

• Более высокая точность за счёт работы с энкодерами высокого разрешения;
• Увеличенная частота обновления управляющих сигналов;
• Расширенные средства виброкомпенсации;
• Улучшенная совместимость с новыми сетевыми протоколами;
• Компактные размеры при сохранении производительности;
• Расширенный диапазон температур эксплуатации и встроенные функции безопасности.

Примеры применения

Сервоусилители MR-J4 применяются в таких задачах:

• Приводы подачи и шпинделя в металлообрабатывающих станках;
• Манипуляторы и промышленные роботы с 3–6 степенями свободы;
• Прецизионные механизмы сборки микросхем;
• Автоматические упаковочные машины с синхронными движениями;
• Лабораторное и медицинское оборудование с повышенными требованиями к позиционированию.

MR-J4 легко интегрируется в систему автоматизации на базе оборудования Mitsubishi благодаря стандарту MELSEC, протоколу SSCNET III/H и полному соответствию архитектуре e-F@ctory. Также доступны модели с поддержкой открытых протоколов — EtherCAT и CC-Link IE TSN — для построения систем на базе сторонних контроллеров.

Таким образом, сервоусилитель Mitsubishi MR-J4 представляет собой мощный, гибкий и высокотехнологичный элемент современных автоматизированных систем. Он обеспечивает высокоточное управление, надежную обратную связь и широкие возможности по адаптации под конкретные задачи. Благодаря богатому набору функций, компактности, энергоэффективности и полной совместимости с современными сетевыми протоколами, MR-J4 заслуженно занимает лидирующие позиции на рынке и продолжает успешно использоваться в самых ответственных проектах.
