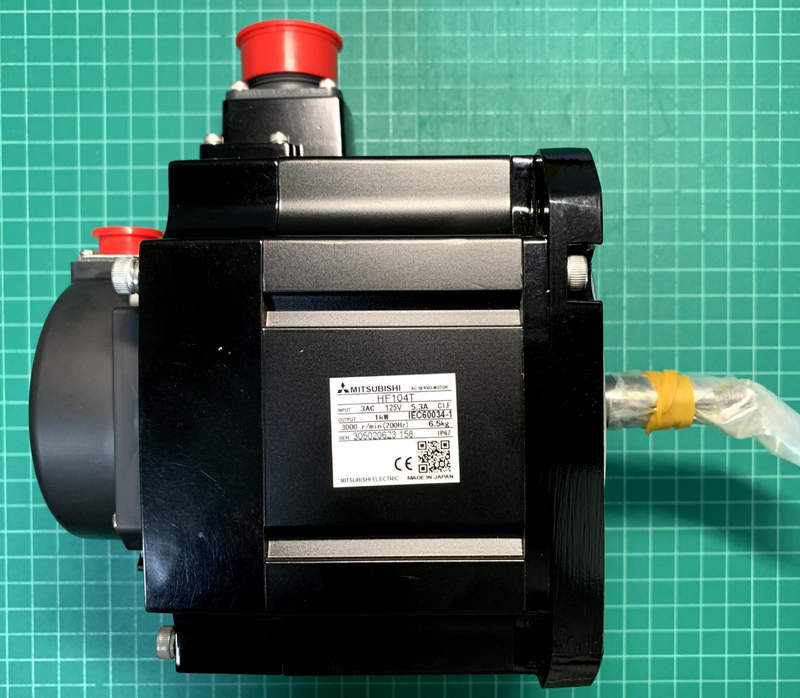

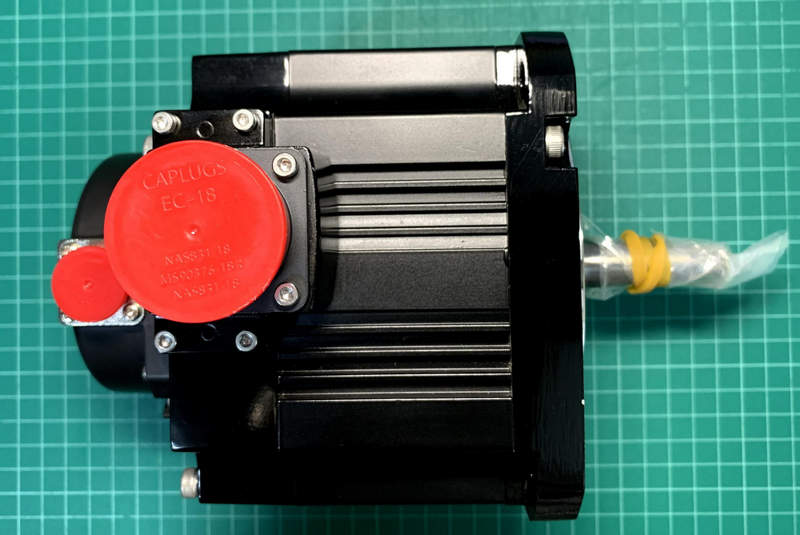

Серводвигатель Mitsubishi HF104T-A48: точное позиционирование для промышленной автоматики
Серводвигатели Mitsubishi серии HF давно зарекомендовали себя как надежные исполнительные механизмы для точных приводных систем в машиностроении, робототехнике, упаковочной и текстильной промышленности. Модель HF104T-A48 входит в линейку среднеинерционных двигателей постоянного тока с обратной связью по положению, обладая характеристиками, ориентированными на высокую точность, стабильность работы и адаптацию к быстродейственным сервосистемам.
Технические характеристики Mitsubishi HF104T-A48
Двигатель Mitsubishi HF104T-A48 отличается следующими параметрами:
- Номинальная выходная мощность — 1 кВт;
- Номинальное напряжение питания — 3×200 В AC;
- Номинальный ток — около 5,4 А;
- Максимальный ток — до 15 А;
- Номинальная частота вращения — 2000 об/мин;
- Максимальная частота вращения — до 3000 об/мин;
- Номинальный крутящий момент — 4,77 Н·м;
- Максимальный крутящий момент — 14,3 Н·м;
- Момент инерции ротора — около 1,42×10−3 кг·м2;
- Тип охлаждения — естественное (без вентиляторного обдува);
- Класс изоляции — F (макс. рабочая температура обмоток до 155 C);
- Способ монтажа — фланцевый;
- Степень защиты — IP65 (исключая разъем);
- Интерфейс обратной связи — абсолютный энкодер 131072 имп./об (17 бит);
- Конструкция вала — цилиндрический, с шпонкой и отверстием под стопорный винт;
- Масса двигателя — около 5,6 кг.
Принцип действия и устройство
Серводвигатель Mitsubishi HF104T-A48 представляет собой бесщёточный синхронный электродвигатель переменного тока с постоянными магнитами на роторе. Обмотки статора питаются от сервусилового преобразователя (например, серии MR-J4), который формирует трёхфазное переменное напряжение с модулированной шириной импульсов, синхронизированное по фазе с положением ротора. Положение вала контролируется с помощью высокоточного абсолютного энкодера, который передаёт данные в систему управления. Таким образом, замкнутый контур управления по положению и скорости обеспечивает микрометровую точность перемещений. Благодаря встроенной термодатчикам и защите от перегрузок двигатель обладает высокой надёжностью при длительной эксплуатации в динамических режимах.
Режимы работы
Двигатель HF104T-A48 может использоваться в нескольких режимах:
- Режим позиционирования (Position Control Mode) — двигатель перемещается к заданной точке, строго отслеживая профиль ускорения и замедления;
- Режим скоростного регулирования (Speed Control Mode) — применяется для поддержания постоянной частоты вращения под переменной нагрузкой;
- Режим моментного управления (Torque Control Mode) — используется в системах, где необходим контроль приложенного усилия, например, в приводах натяжения или упаковки;
- Режим синхронной работы (Synchronous Control) — несколько двигателей могут работать в координации друг с другом через цифровую шину связи.
Особенности конструкции и исполнения
Модель HF104T-A48 спроектирована для устойчивой работы в условиях ограниченного пространства, сохраняя при этом отличную тепловую стабильность. Конструкция корпуса включает ребра теплоотвода и герметизацию подшипников, что повышает устойчивость к загрязнению и влажности. Применение редкоземельных магнитов на роторе позволило существенно увеличить удельную мощность двигателя при снижении размеров. Широкий температурный диапазон эксплуатации, вибростойкость и устойчивость к коротким механическим ударам делают данный двигатель пригодным как для настольных ЧПУ-станков, так и для мощных портальных машин. Установка энкодера на тыльной стороне вала обеспечивает компактность и защищенность сенсорного узла.
Области применения
Серводвигатель Mitsubishi HF104T-A48 находит применение в следующих отраслях:
- Промышленные роботы — приводы осей, поворотные механизмы и захваты;
- Станки с ЧПУ — перемещения по осям X, Y, Z, привод шпинделя или револьверной головки;
- Упаковочные линии — механизм натяжения, подачи и нарезки;
- Электронная сборка — дозаторы, портальные системы перемещения;
- Текстильные машины — приводы намотки, перемещения и натяжения ткани;
- Автоматизация конвейеров — управление перемещением тележек, ограничителями, затворами.
В целом, Mitsubishi HF104T-A48 — это эффективный серводвигатель среднего класса, сочетающий в себе компактность, мощность и интеллектуальные функции обратной связи. Его применение оправдано в любом высокотехнологичном оборудовании, где требуется стабильная, точная и надёжная подача движения. В сочетании с сервоприводами Mitsubishi он обеспечивает отличную согласованность по параметрам тока, момента и скорости. Для инженеров и проектировщиков, стремящихся к оптимизации производительности, это один из самых надёжных вариантов.
