Увеличение дальности передачи с модулем мощности RA13H1317M

В современном радиочастотном оборудовании особое внимание уделяется миниатюризации и энергоэффективности усилительных каскадов. Среди множества доступных решений важное место занимает модуль Mitsubishi RA13H1317M, разработанный для усиления сигнала в диапазоне VHF. Он находит применение в мобильной и стационарной радиосвязи, транкинговых системах, усилителях мощности радиостанций, а также в промышленной электронике, где требуется стабильная работа на фиксированной частоте или в узком диапазоне частот.

Технические характеристики

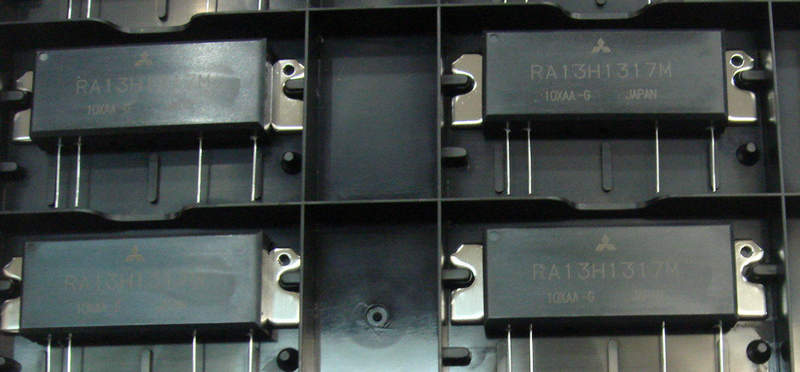

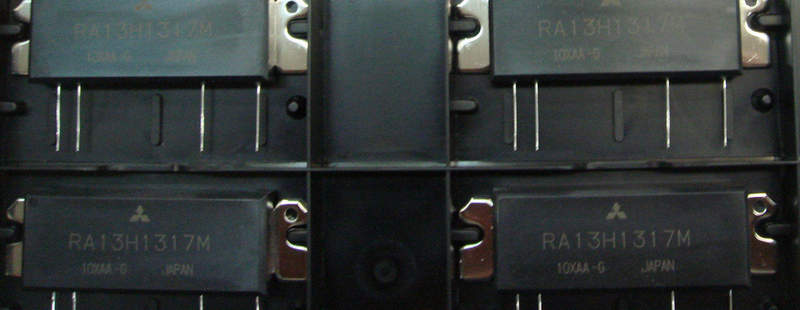

Модуль RA13H1317M представляет собой интегрированный усилитель мощности на основе MOSFET, предназначенный для работы в диапазоне 135–175 МГц, что соответствует частотам VHF (Very High Frequency). Он специально оптимизирован под усиление сигналов с модуляцией FM, что делает его особенно ценным в системах профессиональной радиосвязи. Основные характеристики:

• Частотный диапазон: от 135 до 175 МГц;
• Выходная мощность: 13 Вт при типовом напряжении питания 12,5 В;
• Коэффициент усиления: около 16–18 дБ при номинальной нагрузке;
• КПД (эффективность): более 40 % при работе на полной мощности;
• Тип транзистора: двухзатворный N-канальный MOSFET в push-pull схеме;
• Напряжение питания: 12,5 В DC (типичное);
• Рабочий ток: около 2,7 А при максимальной мощности;
• Импеданс входа и выхода: 50 Ом, согласован для стандартных систем связи;
• Размеры корпуса: компактный керамический модуль с низкопрофильной посадкой;
• Тип корпуса: планарный керамический с выводами для пайки.

Преимущества конструкции

Модуль демонстрирует ряд преимуществ, благодаря которым он продолжает использоваться в различных системах даже спустя годы после выпуска:

• Высокая выходная мощность при скромном питании 12,5 В;
• Эффективное усиление VHF-сигналов без необходимости внешнего согласующего каскада;
• Компактный форм-фактор с полной интеграцией усилительной схемы;
• Простота монтажа благодаря плоскому керамическому корпусу;
• Совместимость с типовыми ВЧ-линиями (50 Ом);
• Устойчивость к отражённой мощности при кратковременных перегрузках;
• Минимальные требования к управлению и настройке.

Конструкция и управление

Под керамическим корпусом скрывается продуманная архитектура, реализующая двухтактную push-pull схему на MOSFET-транзисторах с параллельным размещением ключей. Эта архитектура позволяет получить высокую линейность, хорошую устойчивость и высокий КПД при сохранении компактных габаритов. Сигнал поступает на входную часть, где происходит первичное согласование по импедансу; далее он делится фазоразделителем и усиливается двумя симметричными плечами. Суммирование выходного сигнала происходит через трансформаторную или линию связи, обеспечивая сложение амплитуд сдвинутых по фазе компонентов. Выход согласован на 50 Ом для прямого подключения к антенне или следующему каскаду без необходимости дополнительного согласующего звена.

RA13H1317M рассчитан на работу в классе AB, что обеспечивает баланс между линейностью и энергоэффективностью. Режим AB оптимален для сигналов с частичной амплитудной модуляцией и позволяет достичь высокой стабильности даже при работе в диапазоне переменных температур и нестабильного питания. Входное управление осуществляется подачей ВЧ-сигнала с уровнем порядка 0,5–1 Вт. При этом модуль не требует отдельного управления смещением — все необходимые режимы заданы внутренней схемотехникой и резистивными делителями, встроенными в керамический корпус. Для обеспечения стабильной работы рекомендуется:

• использовать фильтрацию питания (LC-фильтр) на входе 12,5 В;
• избегать превышения допустимого входного сигнала, особенно при несогласованной нагрузке;
• применять радиатор с термоконтактом при длительной работе на максимальной мощности.

Особенности применения

Модуль широко применяется в следующих сферах:

• профессиональные УКВ-радиостанции (например, в диапазонах 136–174 МГц);
• ретрансляционные станции и радиомаяки;
• промышленная телеметрия и передача данных;
• медицинская электроника, работающая в диапазонах ISM/VHF;
• базовые станции транкинговой связи;
• радиоуправляемые системы на дальние расстояния.

Встраивание модуля возможно как в стационарные, так и в мобильные блоки усиления. Его компактность и согласованность позволяют легко интегрировать RA13H1317M в платы с минимальной доработкой.

Таким образом, Mitsubishi RA13H1317M — это сбалансированный модуль, сочетающий в себе компактность, надёжность и высокую выходную мощность в диапазоне VHF. Его целевая направленность — усиление радиосигнала с модуляцией FM в профессиональных и любительских системах. Отсутствие необходимости в сложной настройке, простота интеграции и проверенная временем надёжность делают этот модуль незаменимым решением в линейках ВЧ-усилителей средней мощности. Его выбирают там, где критична стабильная передача сигнала, а также где важны компактные габариты и минимальные энергетические потери.
