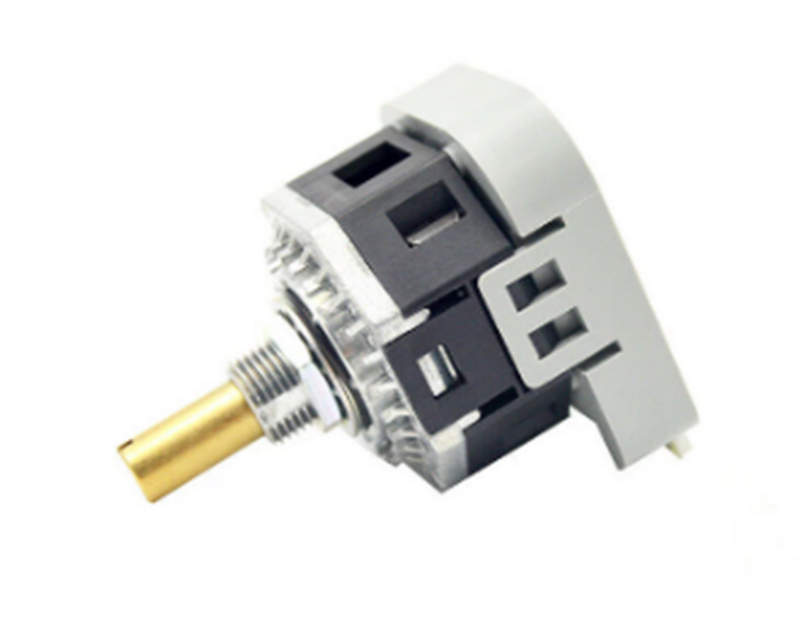

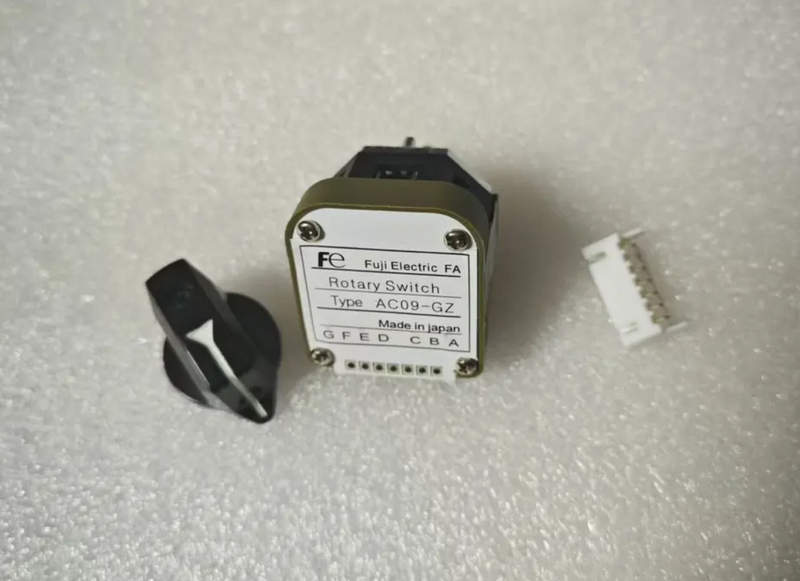

Промышленный переключатель Fuji AC09-GZ для длительной эксплуатации

Поворотные переключатели — это неотъемлемые компоненты в системах управления и распределения электроэнергии, особенно в промышленной автоматике. Модель Fuji AC09-GZ представляет собой классический пример устройства, сочетающего высокую надёжность, точную коммутацию и удобство эксплуатации. Этот переключатель предназначен для ручного управления электрическими цепями и часто используется в качестве переключателя режимов, выбора направления, отключения нагрузки или в качестве элементов управления на панелях операторов.

Общие технические характеристики

Поворотный переключатель AC09-GZ разработан для работы в условиях, требующих чёткой коммутации и долговечности. Его конструкция обеспечивает надёжное переключение и устойчивость к механическим и электрическим нагрузкам:

• Номинальное напряжение: до 690 В AC;
• Номинальный ток: 10 А при 400 В AC (зависит от конфигурации контактов);

• Количество положений: 2, 3 или 4 (в зависимости от конфигурации и заказной сборки);
• Количество контактных блоков: от 1 до 6;
• Тип контактов: переключающие (1NO+1NC, 2NO, 2NC и др.);
• Электрическая износостойкость: более 1 миллиона операций;
• Механическая износостойкость: до 5 миллионов циклов;
• Рабочая температура: от −25C до +55C;
• Степень защиты лицевой панели: IP65 (при использовании уплотнительного кольца);
• Монтаж: панельный, стандартное отверстие 22 мм;
• Клеммные зажимы: винтовые с защитой от самоослабления;
• Материал корпуса: термопласт, стойкий к маслам и УФ-излучению.

Конструктивные особенности

Поворотный переключатель Fuji AC09-GZ разработан на базе модульной платформы, что позволяет легко наращивать контактные блоки и изменять конфигурацию без необходимости полной замены устройства. Основной блок снабжён защёлкой для фиксации на монтажной панели, а контактные модули соединяются через шину с надёжной фиксацией. Все элементы сконструированы с учётом виброустойчивости и повышенной термостойкости, что обеспечивает стабильную работу в щитах, шкафах и пультах управления. Ручка выполнена из ударопрочного пластика и имеет эргономичную форму. Возможна установка съёмной ручки с замком для предотвращения несанкционированного переключения. Все положения фиксируются с чёткими щелчками, исключающими случайное срабатывание. Гравировка на лицевой панели устойчива к истиранию и может быть выполнена под заказ.

Режимы работы и принципы переключения

Поворотный переключатель AC09-GZ работает по принципу механического контакта с замыкающим или размыкающим действием при повороте ручки. В зависимости от конфигурации может реализовываться несколько режимов:

• Режим выбора: ручка поворачивается между двумя или тремя положениями (например, «0», «I», «II»), переключая соответствующие группы контактов;
• Режим переключения направления: используется для изменения направления вращения двигателя (например, «вперёд–назад»);
• Режим отключения: положение «0» полностью разрывает цепь, обеспечивая безопасность при обслуживании;
• Режим с удержанием: ручка остаётся в выбранном положении до следующего переключения;
• Режим с возвратом в исходное положение (возвратная пружина): используется для импульсной подачи команды (например, для запуска процессов).

Принцип работы основан на механическом замыкании подвижных контактных лепестков с неподвижными контактами при повороте кулачка. Коммутация происходит чётко, без искрения и залипания. Все контакты выполнены из медного сплава с серебряным покрытием, обеспечивая низкое переходное сопротивление и высокую износостойкость.

Возможности применения

Поворотный переключатель AC09-GZ находит широкое применение в промышленной автоматике и электротехнике благодаря своей универсальности и высокой надёжности. Он подходит как для управления силовыми цепями, так и для коммутации управляющих сигналов, и включает:

• Панели управления станками (токарные, фрезерные, прессовые линии);
• Системы распределения электроэнергии и шкафы АВР;
• Промышленные пульты и командоаппаратура;
• Автоматические и полуавтоматические линии (для задания режимов работы);
• Промышленное оборудование HVAC, насосные станции, вентиляционные установки;
• Щиты автоматики и распределения в машиностроении, металлургии, нефтехимии;
• Энергетические подстанции и генераторные установки (для управления возбуждением и фазировкой).

Преимущества конструкции и эксплуатации

Поворотный переключатель Fuji AC09-GZ выделяется на фоне аналогов благодаря тщательно проработанным техническим решениям и конструктивным особенностям. Его надёжность и простота позволяют использовать его в ответственных приложениях без риска отказа.

• Быстрая адаптация под нужды проекта за счёт модульной архитектуры;
• Повышенная безопасность за счёт чёткого фиксирования положений и возможности блокировки;
• Высокая коммутационная способность без перегрева или обгорания контактов;
• Простая установка и демонтаж при сервисе;
• Стойкость к агрессивной промышленной среде (влага, пыль, вибрации);
• Соответствие международным стандартам (IEC, JIS, UL);
• Наличие сменных маркировок, накладок и ручек — расширяет варианты оформления;
• Долговечность и низкие требования к техническому обслуживанию.

Таким образом, поворотный переключатель Fuji AC09-GZ — это эффективное, надёжное и универсальное решение для широкого спектра задач в сфере промышленной автоматизации. Благодаря высокой электрической и механической прочности, модульной конструкции и широким функциональным возможностям он подходит как для типовых применений, так и для специализированных решений в критически важных узлах управления. Применение таких компонентов позволяет повысить надёжность системы и упростить её эксплуатацию, обеспечив долговечность и безопасность всего оборудования.
