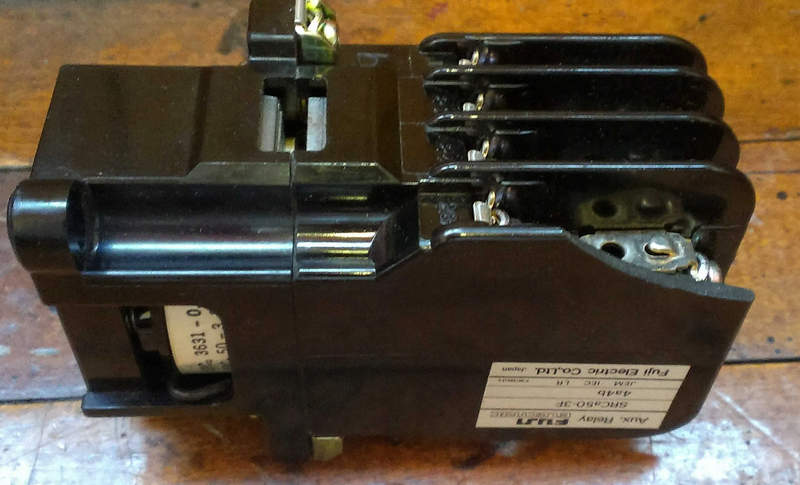

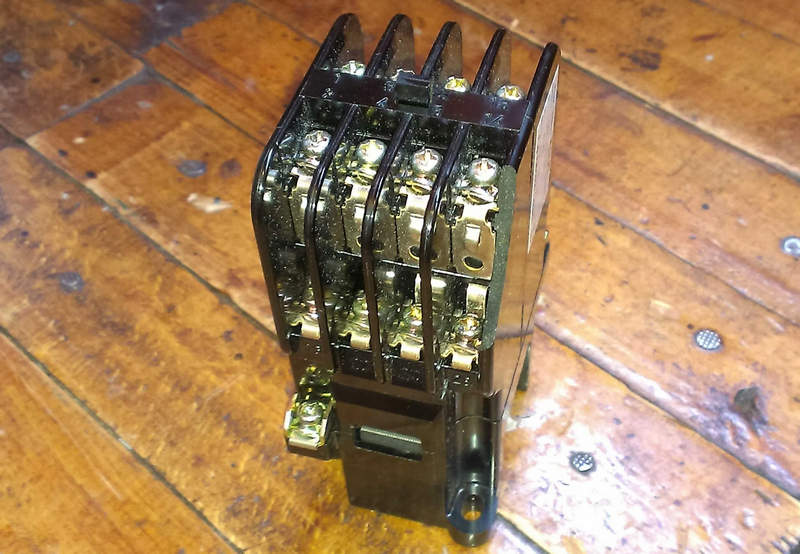

Контактор SRCA50-3F-4 A4B: промышленный стандарт коммутации Fuji

В системах промышленной автоматизации электромеханические компоненты играют ключевую роль в управлении электропитанием и движением. Одним из таких элементов является модуль реверсивного магнитного пускателя Fuji SRCA50-3F-4 A4B, предназначенный для надежного включения, отключения и реверса трехфазных асинхронных двигателей. Этот аппарат входит в линейку SRCA японского производителя Fuji Electric, известного своей точностью исполнения, компактностью и долговечностью.

Технические характеристики

Каждый элемент маркировки пускателя несет определённую информацию, необходимую для корректного подбора и эксплуатации:

• Номинальный ток: 50 А — обеспечивает управление электродвигателями мощностью до 22–25 кВт при 400 В, в зависимости от категории применения и частоты коммутации;
• Номинальное напряжение главной цепи: 3-фазное, до 690 В AC — подходит для промышленной сети 380/400/415 В с учетом изоляции и прочности аппарата;
• Напряжение катушки управления: 100–110 В AC 50/60 Гц (вариант A4B) — часто используемый уровень напряжения в схемах управления на промышленных объектах;

• Количество полюсов: 3 — полное покрытие фаз электродвигателя, без необходимости дополнительных контакторов;
• Тип контактов: силовые контакты из сплава серебра с высокой стойкостью к дуге и минимальным переходным сопротивлением;
• Частота коммутаций: до 1200 включений/час — позволяет применять в оборудовании с высокой интенсивностью циклов пуска и останова;
• Встроенные вспомогательные контакты: 1 NO + 1 NC — подходят для интеграции в логические цепи управления и сигнализации;
• Электрическая износостойкость: не менее 1 000 000 циклов при AC-3;
• Механическая износостойкость: более 10 000 000 операций;
• Монтаж: на DIN-рейку или монтажную панель с винтовой фиксацией;
• Уровень защиты: IP20 (без кожуха), возможна установка в щиты с более высоким классом защиты.

Конструктивные особенности

Пускатель SRCA50-3F-4 A4B представляет собой сборную конструкцию, включающую два магнитных контактора, соединённых механически и электрически для обеспечения реверса. Между контактами фаз установлены блокировки, исключающие одновременное включение прямого и обратного направления — это обеспечивает безопасность эксплуатации. Пластиковый корпус выполнен из термостойких и негорючих материалов, соответствующих стандарту UL94-V0. Контактные зажимы имеют винтовую фиксацию, допускают установку наконечников и обеспечивают надежный контакт без перегрева при длительной нагрузке. Модули реверса легко обслуживаются: доступ к контактной группе возможен без демонтажа всей установки, а встроенные дугогасительные камеры продлевают срок службы контактов при высокочастотных коммутациях. Механическая блокировка встроена непосредственно между двумя контактными группами, а электрическая реализуется через перекрещенные вспомогательные контакты — исключена возможность короткого замыкания при ошибке в управлении.

Принцип работы

Пускатель Fuji SRCA50-3F-4 A4B работает по классической схеме реверса, основанной на чередовании фазных соединений электродвигателя. В состав устройства входят:

• Контактор прямого пуска;
• Контактор реверсивного пуска;
• Механическая и электрическая блокировка;
• Вспомогательные контакты для сигнализации и блокировок;
• Управляющая катушка с номиналом 100–110 В AC.

При подаче сигнала на катушку прямого пуска соответствующий контактор замыкает цепь, подавая питание на двигатель в прямой фазировке (например, L1–U, L2–V, L3–W). Для реверса подаётся сигнал на второй контактор, в цепи которого выполнена перекрёстная коммутация фаз (например, L1–W, L2–V, L3–U). Блокировки не дают возможности одновременно активировать оба направления — исключается межфазное замыкание. Отключение катушки приводит к размыканию цепи и останову двигателя. Дополнительные контакты могут использоваться для включения световой или звуковой сигнализации, а также в качестве части логической схемы с ПЛК.

Режимы эксплуатации

Устройство может работать в следующих условиях:

• Режим AC-3: управление асинхронными двигателями с короткозамкнутым ротором, включение при полной нагрузке и отключение при номинальном токе;
• Режим AC-4: прерывистое управление, в том числе частое торможение, реверс и импульсное включение — допустимо с учетом сниженного ресурса;
• Температурный диапазон: от -10 до +55 C — пригоден для использования в стандартных цеховых условиях без дополнительных климатических мер;
• Устойчивость к вибрации и ударным нагрузкам в пределах ГОСТ/IEC;
• Подходит для использования совместно с тепловыми реле перегрузки, автоматическими выключателями, ПЧ и релейными логическими контроллерами.

Области применения

Данный пускатель может быть установлен в составе следующих систем:

• Приводы конвейеров, лент и транспортеров;
• Управление тельферами, подъёмниками и кранами;
• Реверсивное управление насосами и миксерами;
• Вентиляционные и нагнетательные установки с требованием смены направления вращения;
• Машины циклической обработки (токарные, сверлильные, обрабатывающие центры);
• Промышленные ПЛК-системы с ручным или автоматическим управлением.

Преимущества: почему выбирают SRCA от Fuji

Пускатель Fuji SRCA50-3F-4 A4B отличается рядом эксплуатационных преимуществ:

• Надёжная блокировка — минимизация риска аварийных включений;
• Простая схема подключения — быстрое внедрение в существующие цепи;
• Компактный форм-фактор — экономия пространства в шкафу управления;
• Высокая коммутируемая мощность — допускает подключение мощных нагрузок;
• Стабильность в условиях частых реверсов — длительный срок службы в тяжёлых режимах;
• Гарантированная совместимость с изделиями Fuji Electric и других производителей (например, реле перегрузки, ПЛК, автоматы);
• Минимальные требования к техническому обслуживанию — снижение эксплуатационных затрат.

Таким образом, Fuji SRCA50-3F-4 A4B представляет собой надежное решение для реверсивного пуска электродвигателей в условиях промышленной эксплуатации. Его конструкция ориентирована на безопасность, универсальность и долговечность, что делает данный аппарат достойным выбором как для модернизации существующих систем, так и для внедрения в новые проекты. Учитывая строгие допуски качества и высокую надежность продукции Fuji Electric, этот пускатель может быть рекомендован для промышленных предприятий, где стабильность и отказоустойчивость являются ключевыми критериями.
