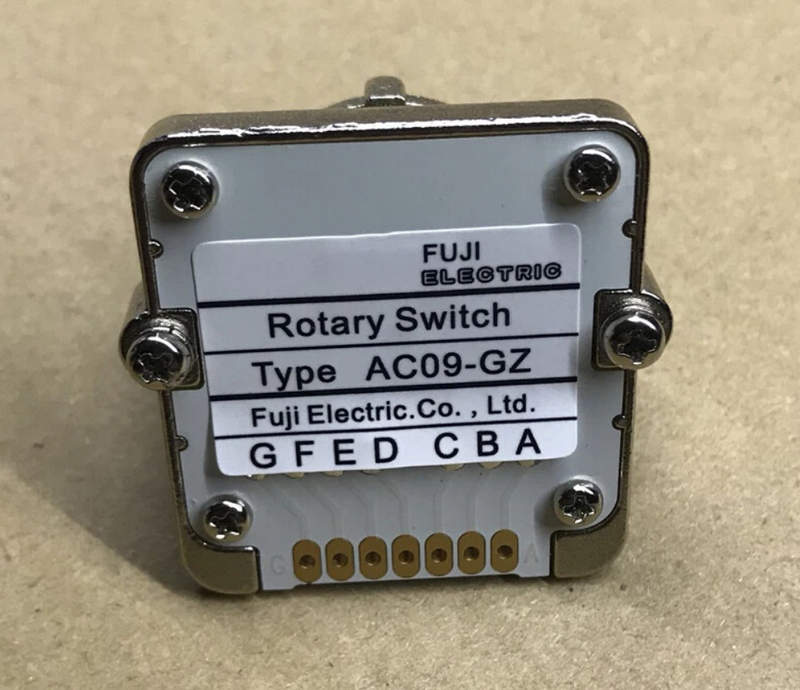

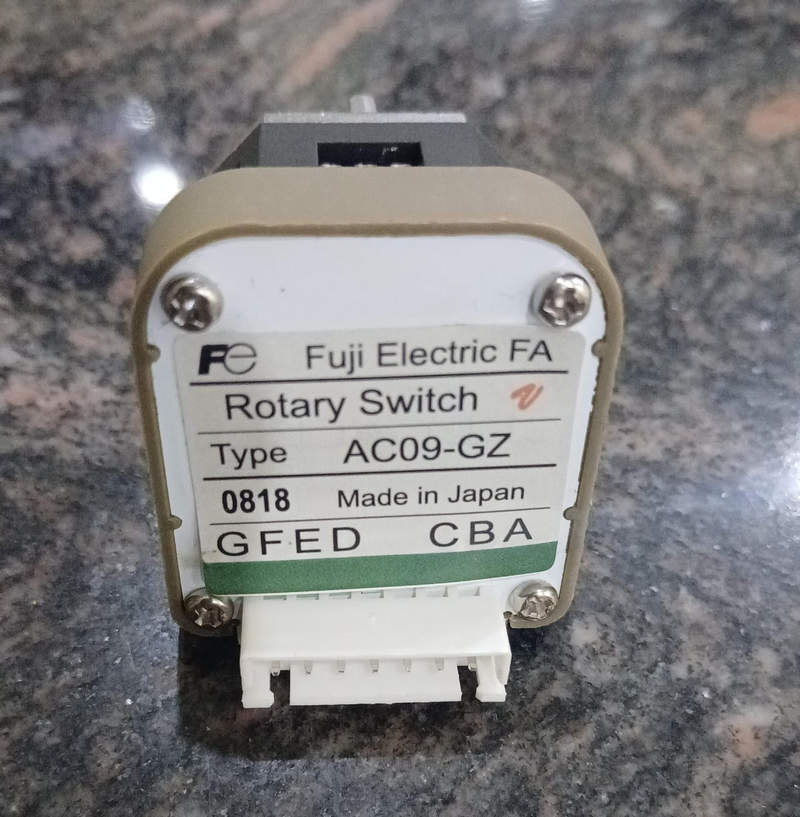

Закладывайте сроки правильно: Fuji AC09-GZ приезжает за короткий срок

Поворотные переключатели являются важной частью низковольтной коммутационной аппаратуры и активно применяются в распределительных щитах, панелях управления, пультах и шкафах автоматизации. Они обеспечивают ручное переключение электрических цепей между различными состояниями, выполняя роль управляющего устройства для подачи питания, запуска, реверса или коммутации режимов.

Технические характеристики

Точная передача усилия, надёжная фиксация положений и высокая механическая износостойкость делают AC09-GZ предпочтительным выбором в промышленных условиях. Вот его ключевые параметры:

• номинальный ток: 10 А при AC-15 (220 В);
• номинальное напряжение: 250 В AC / 125 В DC;
• степень защиты лицевой панели: IP40 (при установке без кожуха) / IP65 (с защитным кожухом);

• механическая износостойкость: не менее 100 000 циклов;
• коммутационная способность: до 6 контактов (2-3 положения, до 3-х групп);
• тип контактов: серебряный сплав AgNi с контактной группой с самочисткой;
• диапазон рабочих температур: от –10C до +55C;
• усилие вращения: 0,25–0,4 Н·м;
• клеммные зажимы под кабель до 2,5 мм2;
• монтажное отверстие: 22 мм (по стандарту IEC);
• совместимость с лицевыми накладками Fuji: серия AR / AL.

Конструкция и особенности исполнения

Механизм переключателя основан на зубчатом секторе с фиксирующими выступами. Контактный блок расположен позади монтажной панели, в то время как рукоятка находится снаружи. Передача движения осуществляется через металлический вал. Встроенные фиксирующие элементы обеспечивают чёткие положения рукоятки, исключая возможность ложного срабатывания. Преимущества конструкции:

• модульный принцип — возможно добавление или замена контактных блоков;
• устойчивость к вибрациям за счёт защёлок и фиксаторов;
• надёжное защелкивание и точная тактильная отдача;
• устойчивый к УФ-излучению пластик рукоятки;
• рукоятка с возможностью блокировки (опционально);
• индексация положений (0, I, II и др.) гравировкой или вставками.

Принцип работы

При повороте рукоятки пользователь механически изменяет положение внутренних контактов. В зависимости от конфигурации, замыкаются или размыкаются соответствующие цепи. Возможны исполнения с возвратной пружиной (самовозврат), фиксированными положениями или свободным перемещением. Типовые принципы коммутации:

• 2 положения (вкл/выкл);
• 3 положения (лево/выкл/право);
• возврат в исходное положение (например, для импульсных сигналов);
• переключение с перекрёстной блокировкой;
• переключение с двойным размыканием (контакты BBM — Break Before Make).

Схемы контактов определяются обозначением на корпусе (например, 1NO + 1NC, 2NO, и т. д.) и легко настраиваются в процессе сборки.

Возможные режимы эксплуатации

Универсальность AC09-GZ позволяет адаптировать его под разные сценарии:

• ручной пуск электродвигателей через пускатели или магнитные контакторы;
• смена направления вращения (реверс) при работе с асинхронными двигателями;
• переключение между источниками питания (генератор/сеть);
• импульсная подача сигнала на логический вход контроллера или реле;
• активация аварийных режимов или сервисных функций.

Допустима установка на DIN-панели, лицевые панели, приборные щиты и ниши автоматизации.

Преимущества применения AC09-GZ

Преимущества применения AC09-GZ связаны с его функциональными возможностями и характеристиками, которые делают его эффективным и надежным компонентом в системах автоматизации и управления. Ниже представлены основные преимущества использования AC09-GZ:

• высокая надёжность контактной группы;
• универсальный монтаж в панели 22 мм;
• совместимость с промышленными системами;
• возможность быстрой конфигурации под задачу;
• стойкость к механическим и климатическим нагрузкам;
• долгий срок службы без обслуживания.

Таким образом, поворотный переключатель Fuji Electric AC09-GZ — это компактное и надёжное решение для управления цепями в промышленной автоматике. Он сочетает простоту установки, гибкость применения и механическую долговечность. Благодаря широкой модульной линейке и совместимости с дополнительными аксессуарами, его легко интегрировать в системы любой сложности.
