Управление позиционированием без вибраций — RYC401D3-VVT2 Fuji Electric

Современные системы автоматизации требуют высокой точности позиционирования, надежности управления и гибкости конфигурации. В этом контексте особое значение приобретают сервоприводы, обеспечивающие точное и стабильное управление электродвигателями. Одним из таких решений является сервоприводный усилитель Fuji Electric серии RYC — в частности, модель RYC401D3-VVT2, ориентированная на промышленные системы управления высокой производительности. Этот модуль сочетается с соответствующими сервомоторами Fuji серии RYS и формирует основу для точных контуров управления положением, скоростью и моментом.

Основные технические характеристики

Характеристики сервоприводного усилителя Fuji RYC401D3-VVT2 позволяют использовать его в самых различных задачах автоматизации — от машиностроения до упаковочных линий. Ниже приведены ключевые параметры модели:

• Номинальная мощность: 4 кВт;
• Напряжение питания: трехфазное, 200–240 В AC ±10 %, 50/60 Гц;
• Поддерживаемые типы сервомоторов: с энкодерами абсолютного и инкрементального типа, совместимые с протоколами Fuji;
• Перегрузочная способность: 150 % от номинального тока в течение 1 минуты;
• Тип охлаждения: воздушное, встроенный вентилятор принудительного типа;
• Интерфейсы управления: аналоговое управление (±10 В), цифровое (через дискретные входы/выходы), коммуникационные интерфейсы (в зависимости от конфигурации: RS-485, CANopen, Profibus или Modbus-RTU);

• Количество дискретных входов: не менее 6 (оптронная развязка);
• Количество дискретных выходов: не менее 3 (открытый коллектор);
• Коммуникационные разъемы: разъемы RJ45 и/или клеммные колодки;
• Масса: около 2,8–3,2 кг (в зависимости от исполнения);
• Габариты (ориентировочно): 170 × 280 × 180 мм;
• Степень защиты корпуса: IP20;
• Рабочая температура: от 0 до +45 C, без образования конденсата.

Принцип работы устройства

Усилитель RYC401D3-VVT2 принимает сигналы от контроллера, преобразует их в токи, подаваемые на обмотки сервомотора, и обеспечивает точное управление положением ротора. При этом модуль получает обратную связь от энкодера, встроенного в двигатель, сравнивает заданные и фактические параметры и корректирует выходные сигналы с минимальными задержками. Благодаря использованию быстродействующих DSP-процессоров обеспечивается высокая точность регулирования, минимизация пульсаций момента и повышение стабильности траектории. Алгоритм управления поддерживает:

• Векторное управление по току и скорости;
• Автоматическую настройку усилений ПИД-регуляторов;
• Компенсацию инерционных характеристик нагрузки;
• Возможность обучения траектории (в позиционных задачах);
• Расширенные функции диагностики и самотестирования.

Поддерживаемые режимы работы

Для повышения гибкости применения устройство RYC401D3-VVT2 может функционировать в нескольких режимах. Каждый из них подходит для определенного типа задач и выбирается в процессе конфигурации:

• Режим управления положением (Position Control Mode): обеспечивает точное перемещение исполнительного механизма на заданный угол или расстояние. Поддерживаются команды пошагового позиционирования, а также работа по внешним импульсам.
• Режим управления скоростью (Speed Control Mode): модуль поддерживает заданную частоту вращения ротора при помощи аналоговых или цифровых сигналов. Этот режим удобен для конвейерных систем и непрерывных процессов.
• Режим управления моментом (Torque Control Mode): используется в задачах, где необходимо постоянное усилие на валу, например, при натяжении материала или прессовании.
• Автоматический режим (Auto Mode): позволяет переходить между вышеописанными режимами в зависимости от условий задания.
• Режим обучения (Teaching Mode): применяется при программировании повторяющихся траекторий с использованием функции записи движения.
• Режим диагностики (Diagnostics Mode): предназначен для анализа сигналов энкодера, выходного тока, сетевого взаимодействия и т.д.

Конструктивные особенности

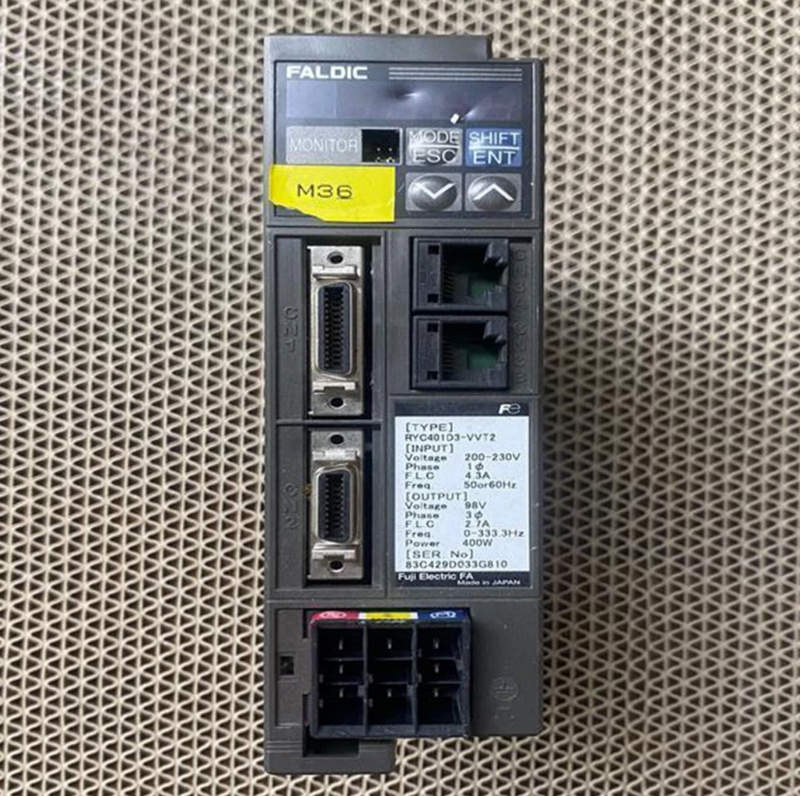

Модель RYC401D3-VVT2 выполнена в компактном вертикальном исполнении с возможностью монтажа на стандартную DIN-рейку или монтажную панель. Корпус выполнен из термостойкого пластика с металлическими усилениями в зоне теплоотвода. На фронтальной части размещен светодиодный дисплей, отображающий состояния ошибок, режимы работы, а также кодовые значения параметров. Устройство снабжено:

• Съемной клеммной колодкой для подключения питания и двигателя;
• Интерфейсной платой для подключения энкодера и сигнальных линий;
• Кнопками настройки и сброса аварий;
• Встроенной EEPROM-памятью для хранения параметров настройки;
• Автоматическим отключением при перегреве или коротком замыкании.

Механическое исполнение защищено от пыли и попадания мелких твердых частиц, но требует установки в шкафу с вентиляцией или в защищенном корпусе при неблагоприятных условиях эксплуатации.

Области применения

Благодаря своим техническим возможностям и универсальности управления, усилитель Fuji RYC401D3-VVT2 находит применение в самых различных отраслях промышленности. Он может быть использован в следующих системах:

• Портальные роботы и станки с ЧПУ;
• Автоматические упаковочные машины;
• Конвейерные и сортировочные линии;
• Литьевые машины и пресс-автоматы;
• Манипуляторы и сборочные установки;
• Прецизионные дозирующие системы;
• Автоматические системы перемотки и натяжения материалов.

Преимущества использования RYC401D3-VVT2

Применение данной модели в промышленной автоматике обеспечивает пользователю ряд ключевых выгод:

• Высокая точность позиционирования и регулирования скорости;
• Универсальность — работа в разных режимах и поддержка различных типов управления;
• Компактность и удобство монтажа;
• Повышенная надежность благодаря встроенной системе самодиагностики;
• Простота интеграции в существующие системы;
• Возможность дистанционной настройки и мониторинга;
• Совместимость с широким спектром серводвигателей Fuji.

В целом, сервоприводный усилитель Fuji RYC401D3-VVT2 представляет собой современное решение для систем автоматизации, где требуются точность, надежность и гибкость управления. Благодаря множеству режимов работы, встроенной системе защиты, поддержке различных интерфейсов и легкости конфигурации, он является оптимальным выбором для инженерных задач в машиностроении, упаковке, робототехнике и других отраслях. Интеграция такого устройства позволяет обеспечить стабильную и эффективную работу оборудования в любых условиях.
