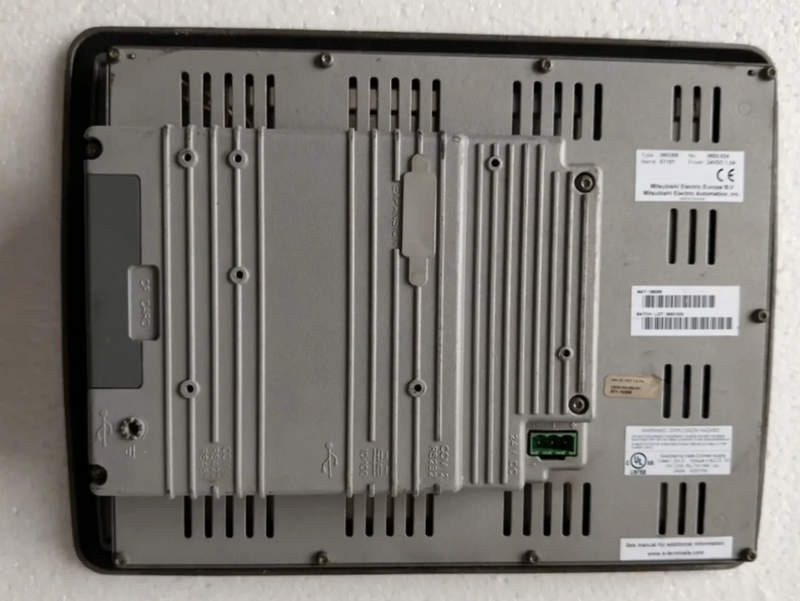

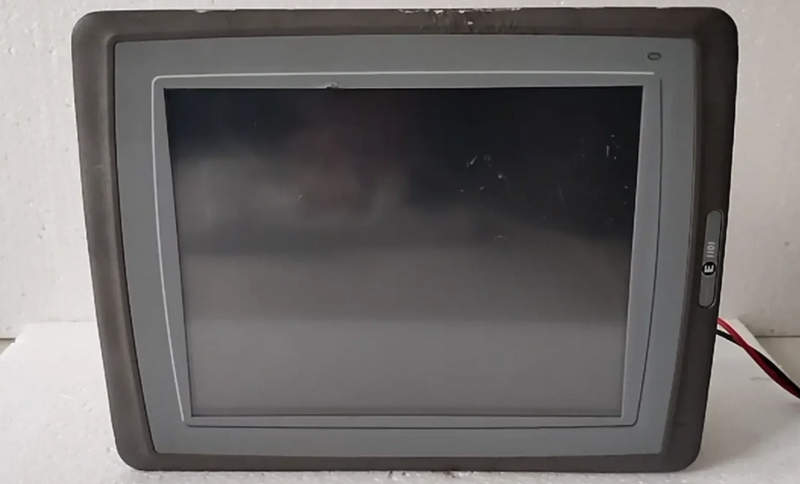

Сенсорная панель Mitsubishi 06035B E1101: надежный HMI для промышленной автоматизации
Mitsubishi 06035B E1101 — это сенсорная панель оператора, обеспечивающая визуализацию, настройку и управление автоматизированными процессами. Панель применяется в машиностроении, упаковке, системах HVAC, пищевой и химической промышленности, а также в сложных производственных линиях, где требуется интуитивно понятный пользовательский интерфейс. Панель оптимизирована для работы в составе SCADA-систем, ПЛК и промышленных сетей. Она служит удобной точкой доступа для мониторинга переменных, ввода параметров, отображения тревог и трендов в реальном времени.
Основные технические характеристики
Технические параметры устройства формируют его функциональный потенциал и устойчивость к внешним воздействиям:
- Диагональ экрана: 5,7 дюйма;
- Тип дисплея: монохромный или цветной LCD с подсветкой;
- Разрешение: 320×240 пикселей (QVGA);
- Сенсорная технология: аналогово-резистивная, 4-проводная;
- Объем пользовательской памяти: до 1 МБ для проекта и графических объектов;
- Интерфейсы подключения: RS-232, RS-422/485;
- Поддержка протоколов: Mitsubishi FX, A, Q и Modbus RTU;
- Питание: 24 В DC (допустимые колебания ±10%);
- Энергопотребление: не более 5 Вт;
- Температура эксплуатации: от 0 до +50 C;
- Класс защиты передней панели: IP65 при правильной установке.
Такие параметры делают экран пригодным для эксплуатации в условиях повышенной влажности, запыленности и вибрации, характерных для промышленных объектов.
Принцип работы и внутренняя архитектура
Панель представляет собой микропроцессорное устройство, в основе которого лежит специализированный контроллер визуализации, способный обрабатывать сигналы от сенсорной поверхности, управлять отображением графических объектов и обмениваться данными с внешними устройствами по протоколам связи. Сенсорный слой на основе резистивной технологии преобразует касание в координаты, передаёт их на управляющий модуль, который определяет активный элемент интерфейса. Далее происходит передача команд по выбранному каналу связи в ПЛК, либо отображение запрошенной информации на экране. Программирование выполняется с помощью фирменного ПО Mitsubishi (например, GT Designer или E-Designer, в зависимости от поколения), в котором пользователь может создать окна визуализации, кнопки, диаграммы, индикаторы, графики и системные тревоги. Проект загружается в память панели через последовательный интерфейс.
Режимы работы и взаимодействие с системой
Панель поддерживает следующие режимы эксплуатации:
- Режим мониторинга — отображение текущих значений параметров, состояний датчиков, исполнительных механизмов;
- Режим управления — ввод уставок, запуск и останов оборудования, переключение режимов работы;
- Режим диагностики — индикация тревог, ошибок связи, отображение технических сообщений;
- Режим сервиса — обновление прошивки, загрузка новых проектов, калибровка сенсорной поверхности;
- Режим архивации — при наличии внешнего устройства возможна запись логов и трендов.
Особенность панели заключается в высокой скорости отклика на касания и устойчивом обмене данными по различным интерфейсам, что обеспечивает синхронизацию с ПЛК в реальном времени.
Особенности конструкции и эргономика
Корпус панели выполнен из термостойкого пластика со встроенной уплотнительной прокладкой, обеспечивающей герметичность передней части устройства. Сенсор защищён поликарбонатным слоем с устойчивостью к царапинам. Монтаж осуществляется в стандартное вырезное окно шкафа управления с помощью зажимов. Глубина установки минимальна, что облегчает инсталляцию в компактных шкафах. Передняя панель не выступает за пределы плоскости — это важно для соблюдения гигиенических требований в пищевой отрасли. Кнопки на экране проектируются под конкретные задачи, могут быть снабжены пиктограммами и сменой цвета при активном состоянии, что повышает наглядность и снижает вероятность ошибки оператора.
Интерфейс разработки проектов ориентирован на инженеров автоматизации и не требует глубоких знаний программирования. Достаточно уметь логически построить интерфейс, определить управляющие элементы, связать их с соответствующими переменными ПЛК и задать условия активации/отображения. Поддерживаются макросы, скрипты и функции условной логики, что расширяет возможности реакции на определённые события или параметры. Также можно использовать множественные языки интерфейса и переключение экранов по сценарию. Важно отметить совместимость с широкой линейкой контроллеров Mitsubishi, а также возможную интеграцию через Modbus с устройствами других производителей, что делает экран универсальным решением.
Преимущества применения
Использование сенсорной панели Mitsubishi 06035B E1101 даёт следующие выгоды:
- Ускорение времени отклика оператора на изменения процесса;
- Снижение ошибок за счёт интуитивного интерфейса;
- Минимизация затрат на кнопочные панели и лампы;
- Повышение информативности через графику, цветовые маркеры и анимации;
- Гибкость в адаптации интерфейса под задачи проекта;
- Устойчивость к промышленным условиям эксплуатации.
Наличие русификации и возможность отображения кириллических символов облегчает внедрение в отечественных проектах.
Таким образом, сенсорный экран Mitsubishi 06035B E1101 — это надежный компонент HMI-систем, обеспечивающий оператору полный контроль над технологическим процессом. Простота интеграции, высокая устойчивость, эргономичность и широкие возможности визуализации делают его оптимальным выбором для автоматизации производственных процессов различной сложности.
