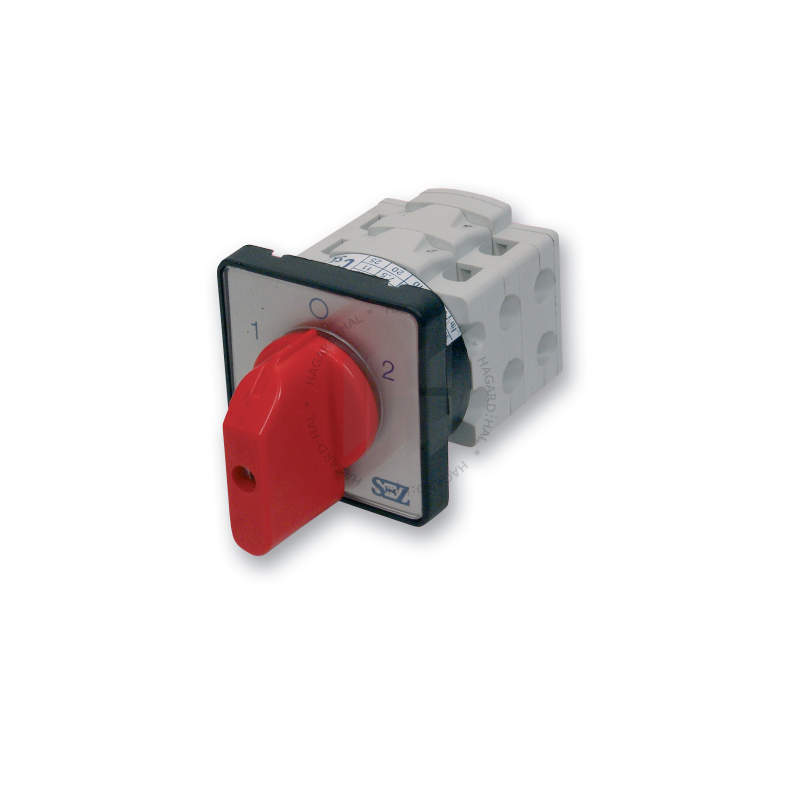

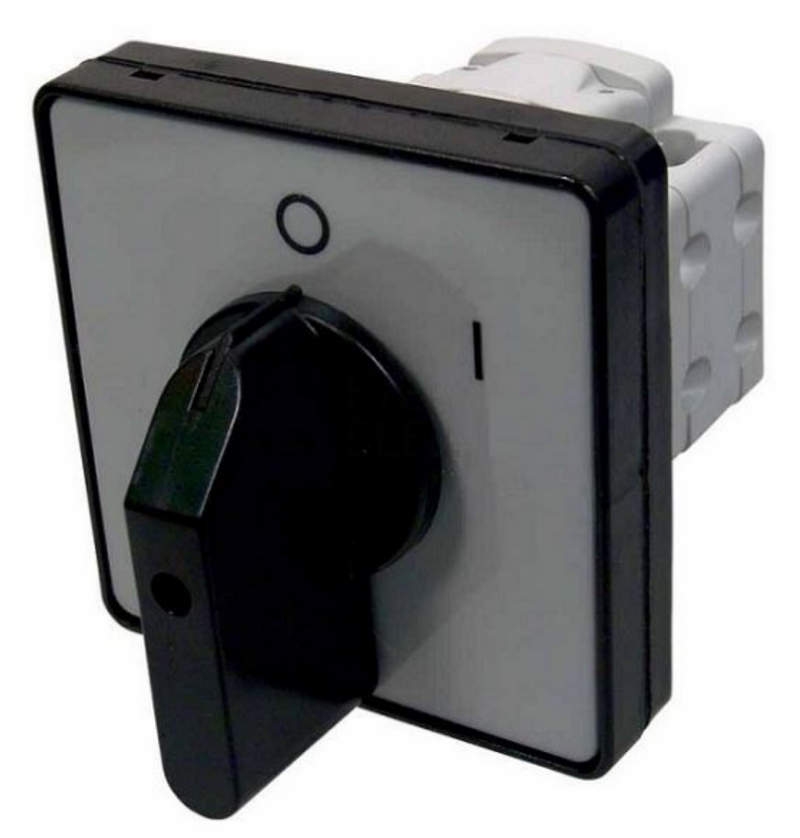

Рукоять S10 JRDG2254D6 для шкафов автоматики и пультов оператора

Устройства управления, предназначенные для ручного контроля различных исполнительных механизмов, занимают особое место в системах автоматизации. Рукоять управления S10 JRDG2254D6 — это специализированный компонент, обеспечивающий надежное взаимодействие оператора с оборудованием. Она применяется в сложных промышленных установках, на крановых пультах, в кабинах операторов, а также в мобильных машинах, где требуются точность, эргономичность и высокая отказоустойчивость.

Технические характеристики

Каждая рукоять управления проектируется с учетом требований к механической прочности, электрической надёжности и удобству эксплуатации. Модель S10 JRDG2254D6 обладает следующими типовыми характеристиками:

• Конфигурация: однорычажная рукоять с возвратом в центральное положение;
• Количество рабочих направлений: 4 (вперёд, назад, влево, вправо) с возможностью фиксации;
• Механизм фиксации: пружинный возврат или ступенчатая фиксация по положению;
• Электрическое подключение: 6–12 контактных групп с микропереключателями;
• Номинальное напряжение: до 250 В AC/DC;
• Номинальный ток: 5 А при активной нагрузке;
• Тип коммутации: нормально разомкнутые (NO) и нормально замкнутые (NC) контакты;
• Материал корпуса: армированный поликарбонат, устойчивый к УФ-излучению и маслам;
• Уровень защиты: IP65 (лицевая панель), IP54 (нижняя часть корпуса);
• Температурный диапазон: от –25 C до +70 C.

Также может предусматриваться установка дополнительного тумблера, кнопки "грибок", потенциометра или энкодера прямо на головке рукояти, в зависимости от модификации.

Конструкция и принцип действия

Основу конструкции составляет прочный пластиковый или алюминиевый корпус с установленной на подшипниках или оси качания рукояткой. Подвижная часть соединена с кулачковыми элементами, которые в зависимости от направления отклонения рукоятки воздействуют на микропереключатели. Последние, в свою очередь, формируют управляющие сигналы, замыкая или размыкая соответствующие контакты. Принцип работы основывается на замыкании цепей по положению рукоятки. При перемещении ручки влево, например, замыкается контактная пара No1–2, при движении вправо — No3–4 и так далее. Если рукоять возвращается в ноль, все цепи размыкаются, что исключает ложные сигналы. Пружинный механизм возврата обеспечивает автоматический возврат в нейтраль. Фиксация может быть реализована механически — с помощью стопорных пазов или шариковых фиксаторов, что особенно важно при необходимости удержания положения без постоянного участия оператора.

Доступные режимы работы

Рукоять управления S10 JRDG2254D6 может работать в следующих режимах:

• Импульсный режим — при отклонении рукоятки формируется короткий сигнал до тех пор, пока оператор удерживает её в определённом положении. Применяется для запуска или пуска механизмов;
• Фиксированный режим — при наличии механической фиксации положение сохраняется до ручного возврата. Используется для выбора устойчивого режима, например, “вперёд/назад”;
• Пропорциональный режим — при установке потенциометра или аналогового датчика возможна передача аналогового сигнала, пропорционального углу отклонения. Это особенно актуально для управления частотниками, сервоприводами или гидравлическими распределителями.

Некоторые модификации позволяют задать приоритет направлений или реализовать логические функции на базе нескольких контактных групп.

Электрическая схема подключения

Контактная часть рукояти представляет собой набор микропереключателей с нормально разомкнутыми или замкнутыми контактами. Каждый переключатель имеет два выхода, через которые проходит цепь управления. Стандартное подключение может выглядеть следующим образом:

• Контакты 1–2: направление “вперёд”;
• Контакты 3–4: направление “назад”;
• Контакты 5–6: направление “влево”;
• Контакты 7–8: направление “вправо”.

Питание подаётся на общую шину, а сигналы с выхода идут на входы ПЛК, реле, контакторов или других исполнительных устройств. В случае использования аналогового сигнала, подключение осуществляется через выход потенциометра с подачей питания +10 В и снятием выходного напряжения через среднюю точку (в диапазоне 0–10 В или 4–20 мА в случае токового выхода).

Области применения

Данная модель находит применение в следующих сферах:

• Панели управления мостовыми и башенными кранами;
• Пульты оператора промышленных манипуляторов и робототехники;
• Управление подъемными платформами, лифтами и подъёмниками;
• Системы дистанционного управления мобильными механизмами (наземные, гидравлические, строительные);
• Спецтехника: экскаваторы, автокраны, штабелёры, краны-манипуляторы;
• Судовое и железнодорожное оборудование.

Рукоять может быть встроена в настольные пульты, напольные консоли, выносные панели, а также использоваться в составе мобильных пультов управления.

Преимущества модели S10 JRDG2254D6

Рукоять управления обладает следующими ключевыми достоинствами:

• Высокая эргономика и тактильная чувствительность управления;
• Многопозиционное исполнение с расширенными возможностями коммутации;
• Совместимость с различными логическими системами (реле, ПЛК, частотники);
• Стойкость к пыли, влаге, УФ-излучению и механическим нагрузкам;
• Простой монтаж, стандартная панельная установка Ø 22 мм или прямоугольная ниша;
• Возможность модернизации за счёт установки дополнительных функций (подсветка, энкодер, кнопка аварийного отключения и др.);
• Большой механический и электрический ресурс.

Таким образом, рукоять управления S10 JRDG2254D6 — это надёжный и универсальный элемент для реализации ручного управления в различных промышленных и мобильных системах. Благодаря продуманной конструкции, широким возможностям по конфигурации и высоким эксплуатационным характеристикам, она успешно применяется в условиях, где требуется точность, безопасность и долговечность.
